Система круиз-контроля

Вернуться

Схема

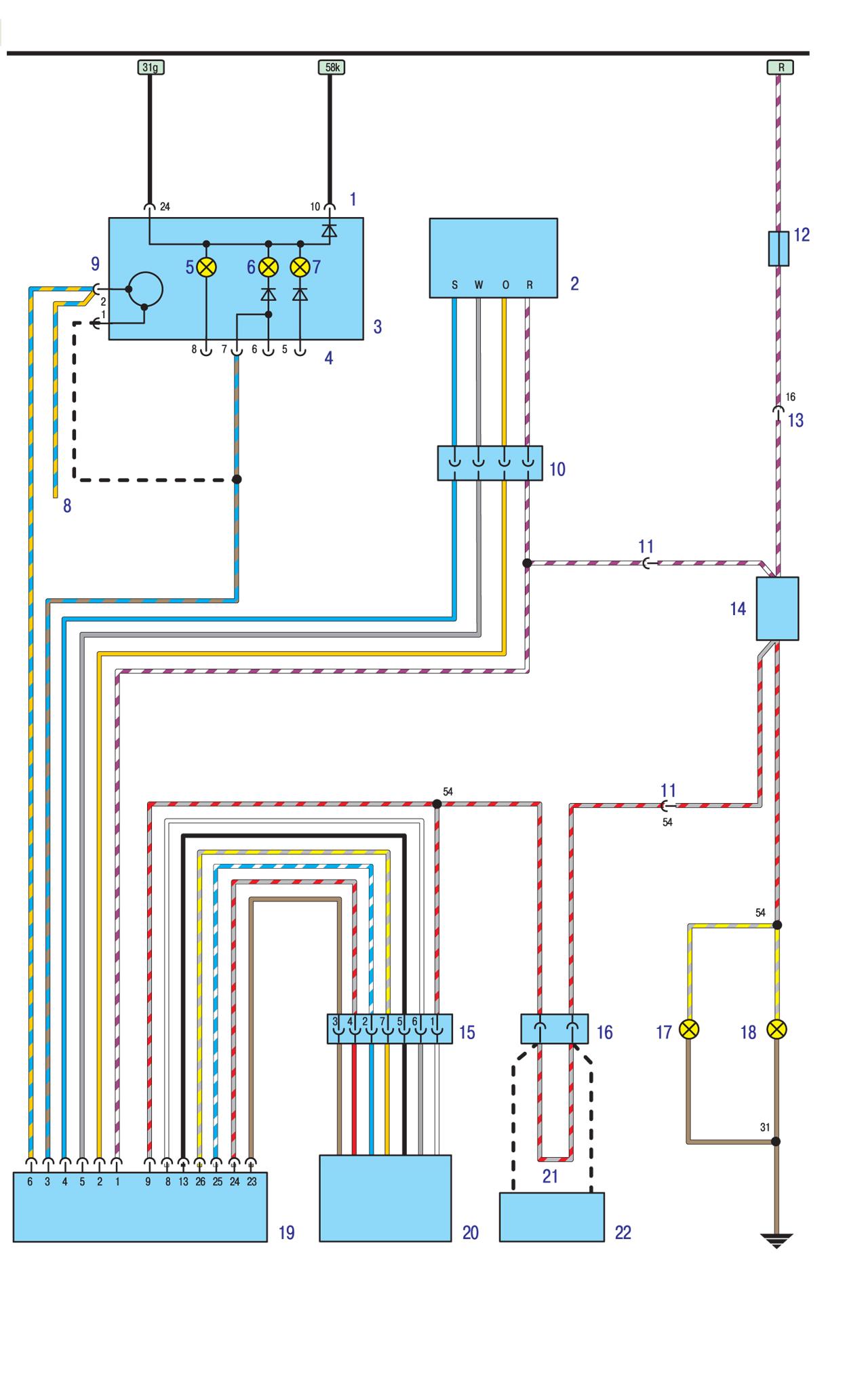

Схема проводки БМВ Е30 - Система круиз-контроля

Описание


1. Контактный разъем
2. Переключатель рулевой колонки
3. Щиток приборов
4. Разъемы указателя положения селектора автоматической коробки передач
5. Контрольная лампа положения D селектора АКПП
6. Контрольная лампа положения N селектора АКПП
7. Контрольная лампа положения R селектора АКПП
8. Разъем спидометра
9. Разъем 2-контактный на щитке приборов
10. Разъем переключателей рулевой колонки
11. Разъем (специальный)
12. Переключатель рулевой колонки
13. Разъем (задняя часть ведет к центральной чати)
14. Выключатель сигнала торможения
15. Разъем электропривода
16. Разъем блокирующего переключателя сцепления
17. Лампа сигнала торможения левого фонаря
18. Лампа сигнала торможения правого фонаря
19. Блок управления круиз-контролем
20. Электропривод круиз-контроля
21. Перемычка (только на автомобилях с АКПП)
22. Блокирующий переключатель сцепления
