Тема: Неспешно переделываю на megasquirt, - апгрейд на ms3!

Вопрос второй как можно в будущем проапгрейдить с версии 2 до версии 3

Доброго времени суток
Вопрос Автору можо сылку на транзисторы для зажигания и РХХ а то на дацтоне не разобрался где их можно отдельно заказать.

Транзисторы можно купить в любом близлежащем магазине электронных компонентов. Там используются ходовые TIP122/127

Транзисторы можно купить в любом близлежащем магазине электронных компонентов. Там используются ходовые TIP122/127

а я, псих, начитался буржуев и заказал Fairchild 9V5036P3_F085 Во http://www.fairchildsemi.com/pf/9V/9V5036P3_F085.html

Транзисторы можно купить в любом близлежащем магазине электронных компонентов. Там используются ходовые TIP122/127

Да, транзюки на рхх подойдут TIP120/122/127
На зажигание вроде как нужны IGBT: Bip373, VB921, NGD15N41 или те что MadToha выше написал.

Вопрос второй как можно в будущем проапгрейдить с версии 2 до версии 3

ms2 на ms3 меняется лекго: нужна плата с mcu ms3 (199 usd), высокий корпус (30 usd). Но основные плюсы в части входов/выходов дает плата ms3x (90 usd).

схема не отображается(

Поправил. Если что вот ссылка http://www.megamanual.com/ms2/v3pcb_8.gif

то-же самое, ссылка тоже не пашет(

вот в файлике есть схемы для платы v2.2. смотри схема "megasquirt - connector" там где ком-порт и макс. http://www.bgsoflex.com/v22/megasquirt_ShemV2.2.pdf

кстати да, макс же можно проверить на работоспособность тупо через гипертерминал смотреть как по loopback возвращается что вводишь в окошке. надо соединить rx и tx

http://www.megamanual.com/ms2/V3assemble.htm

вот тут подробнее, смотри шаг 26 с подпункта b

Вольный перевод как проверить комуникацию по ком-порту с чипом мс.

1. Поверить ком-кабель. Воткнуть ком-кабель в пк. На свободном конце соединить пины 2 и 3. Запустить ГиперТерминал (в виндовс 7 его нет, можно скачать HTPE отсюда http://www.hilgraeve.com/htpe/htpe63.exe ). В настройках ком-порта указать скорость 9600 для мс-1, биты данных 8, стоп 1, нет управления потоком. Выбрать нужный номер ком-порта. Напечать что-нибудь в окошке - если кабель рабочий то придет тот же текст что напечатал (loopback).

2. Проверить loopback до сокета проца. Для этого очень аккуратно вынуть из сокета чип мс, не загнуть ножки. Соединить между собой пины 12 и 13 на сокете. Подсоединить ком кабель. Подать питание на плату по схеме. Также через гипертерминал напечатать текст.

Вольный перевод как проверить комуникацию по ком-порту с чипом мс.

1. Поверить ком-кабель. Воткнуть ком-кабель в пк. На свободном конце соединить пины 2 и 3. Запустить ГиперТерминал (в виндовс 7 его нет, можно скачать HTPE отсюда http://www.hilgraeve.com/htpe/htpe63.exe ). В настройках ком-порта указать скорость 9600 для мс-1, биты данных 8, стоп 1, нет управления потоком. Выбрать нужный номер ком-порта. Напечать что-нибудь в окошке - если кабель рабочий то придет тот же текст что напечатал (loopback).

2. Проверить loopback до сокета проца. Для этого очень аккуратно вынуть из сокета чип мс, не загнуть ножки. Соединить между собой пины 12 и 13 на сокете. Подсоединить ком кабель. Подать питание на плату по схеме. Также через гипертерминал напечатать текст.

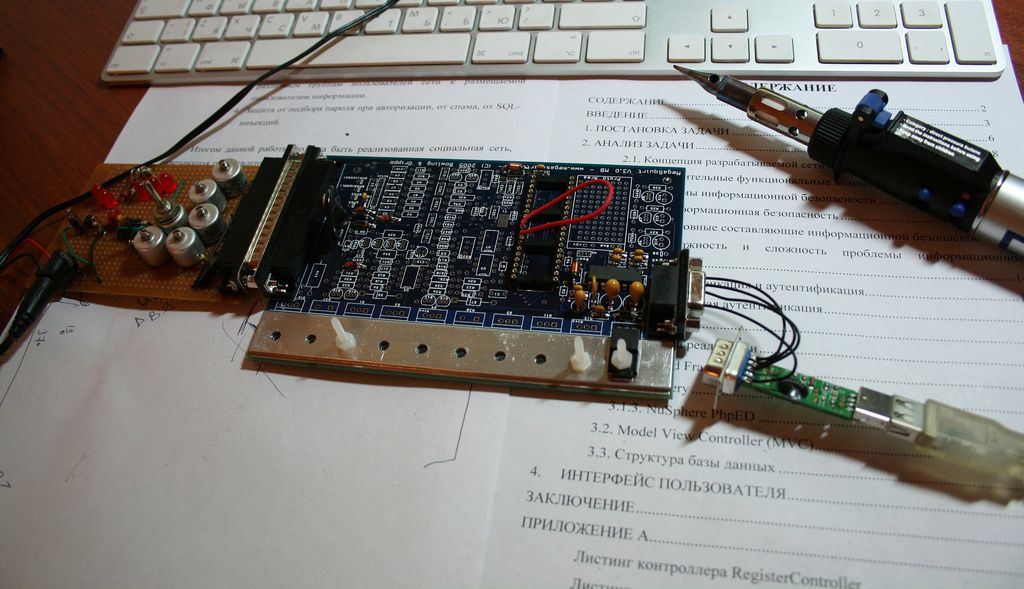

У меня даже фотка есть этого дела) Проиллюстрирую



Alexu, а ты плату готовую чтоли брал? Или просто поленился протестить когда собирал?)

абсолютно пашет... комп слепой(

может кто проверить на своем напругу?

А что это за плата у тебя такая интересная? Хэнд-мэйд?

Alexu, а ты плату готовую чтоли брал? Или просто поленился протестить когда собирал?)

А что это за плата у тебя такая интересная? Хэнд-мэйд?

Alexu писал выше что это Эфис, брал с рук

Готовую брал, ниче не собирал

Получается у MS2и MS3x материнские платы разные и есля я зафочу собрать до полного фазированого впрыска с платой от MS2 мне это не удастся.

Одна и та же материнская плата
Megasquirt 3 upgrade from MS2 - part 1

http://www.msextra.com/doc/ms3/assy.html

тогда я вообще не догоняю, ты писал что большее приумущесто вводов\выходов дает ms3. поясни есть плата 2,2 3,0 3,57
или я не прав. И еще сайп или агент есть.

Alexu писал выше что это Эфис, брал с рук

не Турбоштеиновский чтоли? чета не похож..

тогда я вообще не догоняю, ты писал что большее приумущесто вводов\выходов дает ms3. поясни есть плата 2,2 3,0 3,57
или я не прав. И еще сайп или агент есть.

2.3, 3.0, 3.57 это версии платы в котрую вставляется проц MegaSquirt I или процы на доп.плате II или III (последний может расширяться еще одной платой ms3x)

не Турбоштеиновский чтоли? чета не похож..

наверное просто более старая версия

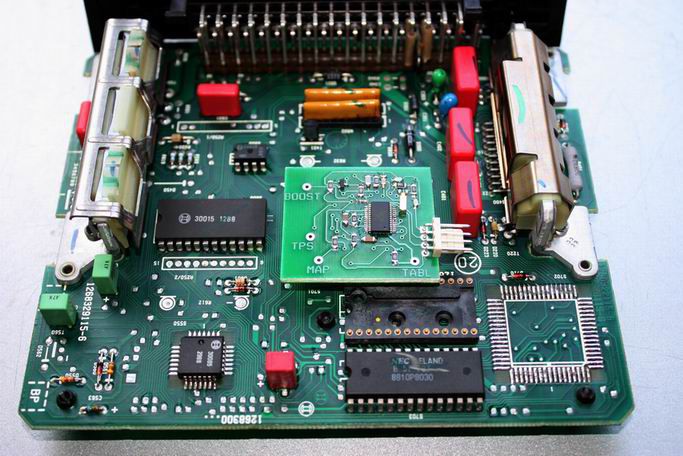

а на этой фотке разве не родная бошевская плата? ...кстати, че за проц на этой фотке? какой-то ms1-barbie-size

Какраз уменя более новая, плата не родная, посмотри что написанно на моей плате справа снизу, а на твоей фотке сток мотрон с какой то пришитой сверху платой

Какраз уменя более новая, плата не родная, посмотри что написанно на моей плате справа снизу, а на твоей фотке сток мотрон с какой то пришитой сверху платой

вот и я о том же)

эт оказывается даже не эфис 1.3, а эфис 3.0.. я такой не видел даже, тока 1.3 и 3.1.. а разъем у тебя от мотрона 1.3?

http://turbobimmer.narod.ru/EFISM1.3.html
http://turbobimmer.narod.ru/m3.1.html

2.3, 3.0, 3.57 это версии платы в котрую вставляется проц MegaSquirt I или процы на доп.плате II или III (последний может расширяться еще одной платой ms3x)

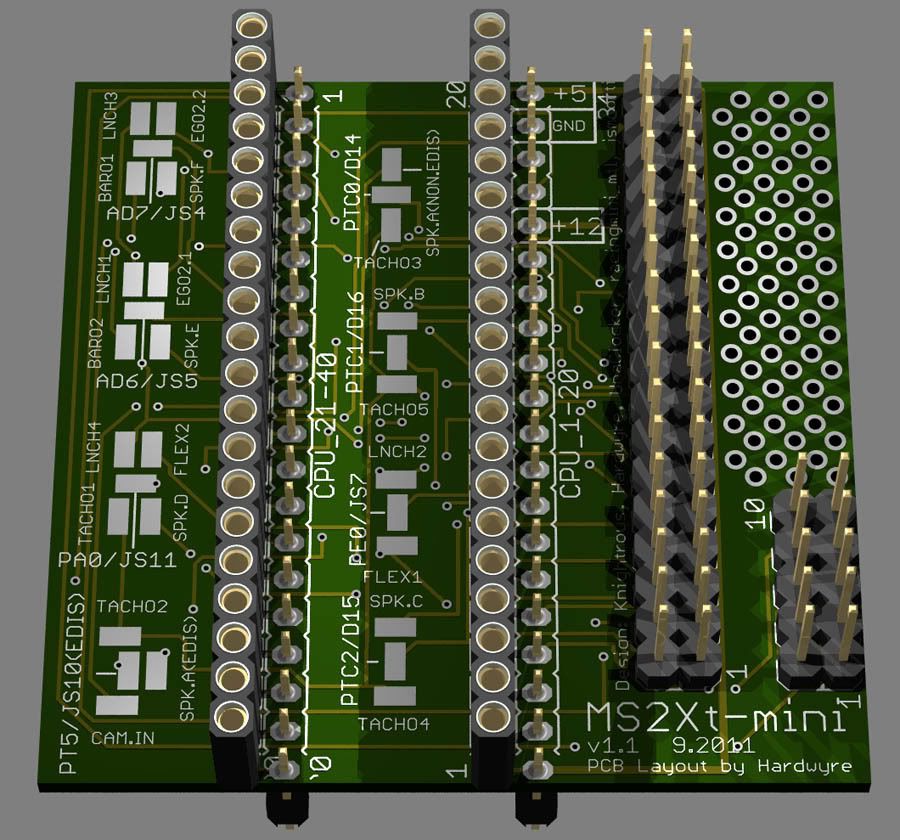

Кстати щас чуваки разрабатывают плату-переходник MS2X-mini, с помощью которой можно подключить карту расширения MS3X к процу ms2 daughtercard. Типа как поэтапный апгрейд с ms2 на ms3. Но в этом случае можно использовать не все входы-выходы MS3X (физическое ограничение числа ножек mc9s12c64cfae).
http://www.msextra.com/forums/viewtopic.php?f=101&t=39273&start=180

прикольно) тока без юсб и флехи для логов она должна стоить гоооораздо дешевле мс3)
