Тема: Неспешно переделываю на megasquirt, - апгрейд на ms3!

поправил. тут на С7 и С8 написано что это пикофарады, остальное если я не туплю тоже в них

Если единицы не указаны, то это обычно микрофарады

Да, точняк, сверил обозначения на схемах платы в3.0 и списком компонентов. Кондеры указаны на схеме в микрофарадах, это я с переводом запутался. 0.47 микрофарад как раз и будет 470 нанофарад

Короче мне теперь надо такой кондер найти, начал паять переходник с dip-40 на dip-48 на макетке

Короче при включенном мозге лупбэка нет ваще, при выключенном с  чипа нет, с входа Макса есть выход на чип где- я не знаю, но думаю что и 12 13 должно хватить для замера

Может 10 мало?

если на максе нет, то и на сокете процессора тем более не будет. 12 вольт конечно попробуй, но 95% что макс дохлый. Проц в сокет не ставь пока не добьешься лупбэка на сокете.

Короче тут похоже поломка на 100 рублей

если на максе нет, то и на сокете процессора тем более не будет. 12 вольт конечно попробуй, но 95% что макс дохлый. Проц в сокет не ставь пока не добьешься лупбэка на сокете.

Короче тут похоже поломка на 100 рублей

2 3 при подключению к кабелю при замыкании не дают лупбэк! хз почему, при замыкании на кабеле - все чик пок

ну и 12 13 не пашут

Может и 10 вольт влиять. Макс вообще очень капризный по части первого запуска. Я бы порекомендовал выкинуть его нафиг и поставить FT232 (если щас с цифрами не наврал) и иметь сразу полноценный юсб хвост у мегасквирта.

а как его втулить то?) в те-же сокеты?

Какой у тебя сокет?

Могу только сфоткать, я в этом не шарю, фото есть 2 странички назад, могу на норм фотик

кстати, у меня не пахала связь с компом пока я не оставил только 4 контакта в COM - плюс, минус, дата плюс, дата минус см. фотки страницу-две назад

Может и 10 вольт влиять. Макс вообще очень капризный по части первого запуска. Я бы порекомендовал выкинуть его нафиг и поставить FT232 (если щас с цифрами не наврал) и иметь сразу полноценный юсб хвост у мегасквирта.

шоб usb поставить надо огород с еще маленькой платой и городить, ну и разъем на ней же разместить можно.
ща глянул, в kdfi мозгах стоит FTDI2232, но у него 20 ножек мелких

думаю проще макс поменять для начала, а то вдруг проц дохлый

Могу только сфоткать, я в этом не шарю, фото есть 2 странички назад, могу на норм фотик

там микруха с 16 ножками наверняка

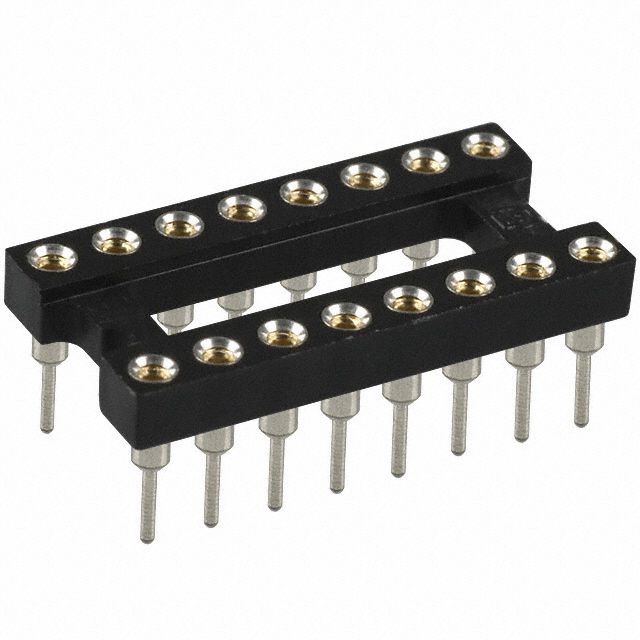

тебе нужно купить в любом магазине радиодеталей max232 (стоит 2 долл), и сокет dip 16 под него (меньше 1 долл).
типа такого:

выпаять микруху, впаять сокет (это чтобы потом менять легче если что, ну и меньше вероятности повредить микруху случайно при пайке) и все.

Кто может выложить фотку места установки кислородного дачика мотор м20б25 заранее благодарен.

как вариант в одну трубу и мерить по трем котлам. если после штанов всего одна труба, то ваще ништяк (тока не едет, если с завода одна труба )

в одну трубу после штанов ставить это уже далеко - лагает. лучше после выпускного коллектора почти сразу

да еще и кабел пропускати под движущейся части не хорошо.
JustNsk а ты как установил LC фотка может где завалялась.

в стоке у меня именно тут и стояла в катализаторе, так что единственный минус - не особо близко к коллектору

да еще и кабел пропускати под движущейся части не хорошо.
JustNsk а ты как установил LC фотка может где завалялась.

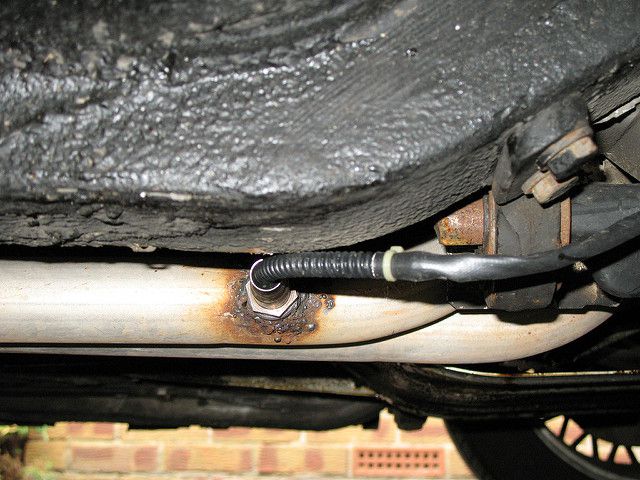

своей фотки нет, я установил как здесь: http://upload.wikimedia.org/wikibooks/en/7/77/E30_Megasquirt_OxySensor.jpg
но я думаю что это далеко, надо ближе! мне просто было лень снимать трубы, прям так приварили из ямы.

итак, сегодня забрал два чипа для мс-2, программатор, также пришли мозги для опытов: мотроник 1.3 и сименс ms40.1. Теперь жду косу м52. На выходных если получится на неделе чипы приклеить будем шить bootloader через bdm. Макетку-переходник для ms2 почти спаял

подключил к программатору оригинальную карту мс-2. вроде шьет! стереть получилось, залить вроде тоже, по крайней мере так пишет CodeWarrior. Проверить работоспособность или попробовать залить прошивку не могу, т.к. нет блока питания под рукой.

Илюха, а чо за сименс у тя?

от вина FC72596, на твоем аппарате попробовать можно, но этот блок типа нерабочий/глючный, я его из-за разъема и корпуса взял

а как проверить работоспособность макса, знает кто?)

Осциллографом, лучше двухканальным или логическим анализатором, опять таки от двух каналов.

от вина FC72596, на твоем аппарате попробовать можно, но этот блок типа нерабочий/глючный, я его из-за разъема и корпуса взял

А точно, ты говорил же.

а как проверить работоспособность макса, знает кто?)

Собирал когда первую плату MS-1 так с максом вообще замучился, На 12пин сокета проца есть 5V на 13 нет. Выпаял макс, пошел купил новый, также, перепроверил всю плату все нормально а не работает, третий раз поменял его такая же фигня, а потом смотрю а они все одной партии и брал в одном магазине. Поезал в другой купил макс, перепоял червертый раз напряжение появилось и на 12 и 13 пин сокута процессора. Блок стал сразу конектится. Теперь делаю так перед тем как впоять на плату подаю питание на макс нога 15 "-" и 16 "+" соответственно, (питание 5V) и проверяю есть ли на выходах напряжение если все нормально впаеваю.
