Тема: Радиатор масла ГУРа на Иксе (два варианта)

Решил заменить на своём Иксе радиатор ГУРа на новый, т.к. старый уже совершенно гнилой от нашего климата. Заказал новый радиатор (конечно же оригинальный - это единственный вариант). Стали пытаться его заменить, и поняли, что на моей машине он совершенно не такой, как пришёл новый. В каталоге, такого радиатора, как стоит в моём Иксе, я не нашёл вообще. На все годы и переходы по каталогу идёт лишь тот, который приехал из Германии новый. Стало интересно разобраться, у кого какой стоит на машине.

Посмотрите на своих Иксах, давайте разберёмся в этом вопросе. Наверняка не один я ещё столкнусь с задачей замены радиатора ГУРа.
По возможности, пишите год (или год и месяц) выпуска машины. Мой Икс со странным радиатором - выпуска конца 86 г.

Вот как выглядит установленный в моём Иксе радиатор (трубки проходят снизу, под "телевизором") - картинка 1.

Вот как будет стоять новый, пришедший из Германии, радиатор (трубки проходят сверху по левому лонжерону рядом с фарой) - картинка 2.

Я что-то не догнал..  У нас на иксах стоят радиаторы ГУРа ? Ты имеешь ввиду вот это: http://www.exist.ru/price.aspx?pid=429004E3&sr=70

Я что-то не догнал..  У нас на иксах стоят радиаторы ГУРа ? Ты имеешь ввиду вот это: http://www.exist.ru/price.aspx?pid=429004E3&sr=70

да, это он
на картинке как раз тот, который мне пришёл из Германии, вариант 2
стоят они на всех Иксах, и только на Иксах... на заднеприводных их нет

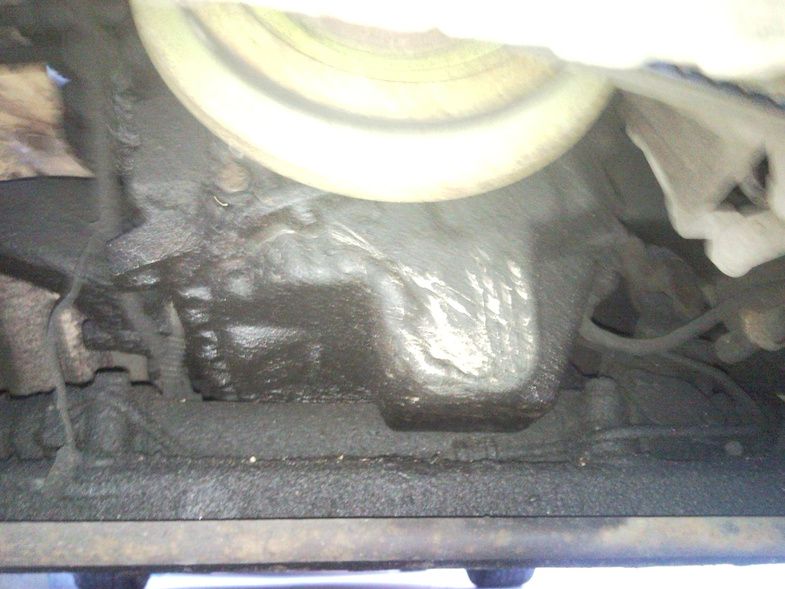

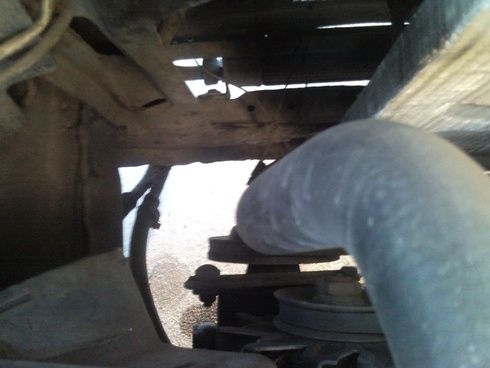

Я его почему-то не нашёл. Он виден должен быть невооружённым глазом? И он вдоль основного радиатора проходит?
Может его у меня вырезали..

у меня тоже нет такого

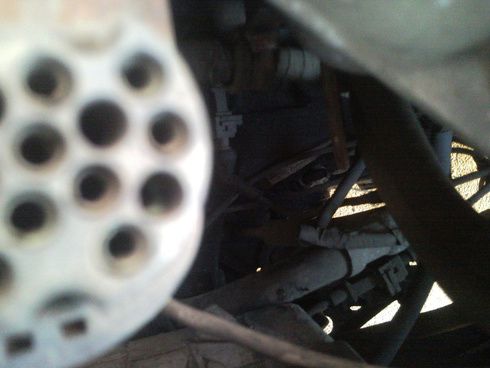

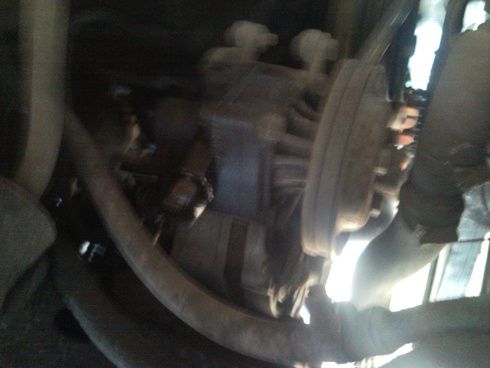

На твоих фотографиях он есть. Вот тут внизу слева два шланга с хомутами - это и есть шланги радиатора, идущие под "телевизором" по варианту 1, как у меня сейчас.



На этой картинке



видны оба этих шланга, а сам радиатор под решёткой находится сверху, как я нарисовал.

Вывод: у меня не колхозный радиатор, а штатный, как у всех в 86-м году, а в каталоге изображён другой радиатор, второго перехода.

А под телевизором разве проходит не масляный радиатор двигателя?

Вдоль рейки вот какая то трубка  ещё.

 А у меня идёт по лонжерону. Позже фотки добавлю.

А под телевизором разве проходит не масляный радиатор двигателя?

Вдоль рейки вот какая то трубка  ещё.

Трубка - это принадлежность цилиндра самой рейки.

Под телевизором слева - трубки радиатора ГУРа, справа - радиатора масла двигателя.

Ааа сё дошло))  А я всё думал почему у радиатора масла 4 трубки?))

Получается сам радиатор гура впереди основного (большого) радиатора судя по первой картинке.

Туплю))

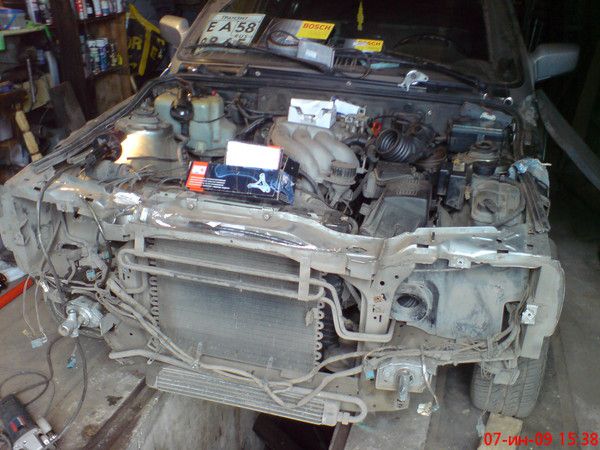

Вот наглядное пособие , если поможет     88год второй месяц

Вот наглядное пособие , если поможет     88год второй месяц

О, отлично, спасибо! Вот также сейчас буду ставить у себя. Если не затруднит, то сфоткай места крепления трубок радиатора к лонжерону. Так два болта каких-то вниз вворачиваются, но я не могу понять, куда они должны вворачиваться. Это где-то под коробкой фильтра находится.

ЗЫ. Странно чёта у тебя: радиатор кондея есть, вентилятор отсутствует - сняли что ли?

ЗЗЫ. Интересует тебя мой проект замены расходомера на современный? Скоро будет готово решение.

Борикс, там стоят пистоны, они втыкаются в лонжерон.
http://etk.bmwsar.ru/img/6119:5,.jpg
Деталь №5
Просто не знаю где на иксовой схеме, на купехе такие же, обе тачки второй переход

Борикс, там стоят пистоны, они втыкаются в лонжерон.
http://etk.bmwsar.ru/img/6119:5,.jpg
Деталь №5
Просто не знаю где на иксовой схеме, на купехе такие же, обе тачки второй переход

Они квадратные пластмассовые? Если да, то мне некуда их втыкать, у меня нету в лонжероне сверху квадратных отверстий, только круглые. Правда, может быть их надо вышибать, но сомневаюсь, что это может быть предусмотрено в толстом металле лонжерона.

Они квадратные пластмассовые? Если да, то мне некуда их втыкать, у меня нету в лонжероне сверху квадратных отверстий, только круглые. Правда, может быть их надо вышибать, но сомневаюсь, что это может быть предусмотрено в толстом металле лонжерона.

Не они круглые, как пистоны куда крепится задний  номер.
Посмотри у себя сзади вот там такиеже.

Не они круглые, как пистоны куда крепится задний  номер.
Посмотри у себя сзади вот там такиеже.

Сзади смотреть холодно Заказал 3 штуки, и посмотрю на них, когда придут. Надеюсь, влезут

Удачи. Надежда она дольше всех держится   А шланги не мерял?подходят?

Удачи. Надежда она дольше всех держится   А шланги не мерял?подходят?

Спасибо! Шланги у меня гораздо длиннее, чем нужны для нового радиатора: новый подсоединяется примерно под бачком ГУРа, а старый около нижнего среза телевизора. По хорошему, надо бы все шланги ГУРа заменить на новые... но дорогие они не шуточно: более 10 килорублей за комплект из 4-х шлангов, из которых 6800 стоит напорный. Будем обрезать эти, посмотрим на их состояние. Пока я понимаю, что тот, который от радиатора к бачку, нужно окорачивать раза в 2-3, а тот, что от рейки к радиатору, нужно развернуть назад и, скорее всего, тоже укоротить. Хомуты новые конечно же уже заказаны.
