Автор Тема: Как собрать механизм люка?  (Прочитано 14175 раз)

0 Пользователей и 1 Гость просматривают эту тему.

  • Освоился
  • *
  • Сообщений: 263
  • Репутация +9/-0
  • Пол: Мужской
  • Локация: Смоленск-Вязьма
  • Возраст:31
« : 05 Января 2013, 23:26:58 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Значит проблема моя такова: на машине изначально стоял люк, но механизма небыло вообще, просто крышка вклеенная на герметик. Купил люк и вроде как все механизмы к нему, но как собрать не представляю, в каталогах смотрел,но врубиться что куда не могу(.

    Мне бы инструкцию какую нибудь :), ну или хотяб фото как там что под крышкой привинчивается. Поиск юзал непомогло, вроде тем похожих нет.
    Вот фото того что у меня есть из механизмов, мож чего и не хватает так подскажите.
    • m40b18 1988 реставрирую xD

    Рекомендуем почитать по теме Как собрать механизм люка?


    • Освоился
    • *
    • Сообщений: 263
    • Репутация +9/-0
    • Пол: Мужской
    • Локация: Смоленск-Вязьма
    • Возраст:31
    « Ответ #1 : 09 Января 2013, 22:33:38 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Комрады выручайте, на руках куча железок что куда я хз)
    • m40b18 1988 реставрирую xD

    • Гонсчик на М3
    • *
    • Сообщений: 4509
    • Репутация +5045/-33
    • Локация: Кострома
    • Возраст:32
    « Ответ #2 : 09 Января 2013, 23:14:51 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • а как фотки загружал?
    не знаю что за фигня, половина форумных фоток открываются процентов на 10
    • ProfiSale.ru - компьютеры, комплектующие, расходные материалы: СНПЧ, картриджи, чернила. Материалы для сублимации.
    BMW E30-318i 1984 г.в. - продана
    BMW E30-325e 1985 г.в. - донор
    BMW Z3 1998 г.в.

    • Модератор
    • Врос в е30
    • *
    • Сообщений: 16339
    • Репутация +10526/-59
    • Локация: Москва, Мневники-Академическая-Щелковская
    « Ответ #3 : 10 Января 2013, 00:37:04 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Это в двух словах-то не напишешь.. Я свой механизм разбирал на продажу, и у меня отложилось, что я просто открутил все винтики, все снялось и никаких затей. Хреновина с медными трубками стоит практически на месте, из трубок должны торчать тросики с хреновинками на концах. Хреновинки ездят по рельсам, которые прикручены вдоль отверстия люка. К длинным пластиковым планкам прикручивается сама крышка, на переднем краю у планок овальные ползуны, которые тоже ездят по рельсам, в отверстия сложной формы на заднем краю планок вставляется ось, торчащая из фиговины, которая на конце тросика.
    Вдоль заднего края люка должен быть подвижный желобок, чтобы в него стекала вода из щели и растекалась по боковым желобам в кузове, из которых утекала бы в шланги и на улицу. Он должен ездить вперед-назад вместе с люком. Его на фотках я что-то не вижу.
    Вдоль переднего края люка должен стоять дефлектор - пластина шириной сантиметров 5, которая приподнимается вверх при отодвигании люка назад, чтобы отражать поток ветра. Ее я тоже не вижу.
    Остальные планочки-щитки довольно-таки декоративные, и их расположение надо угадать по их форме и отверстиям под болты.

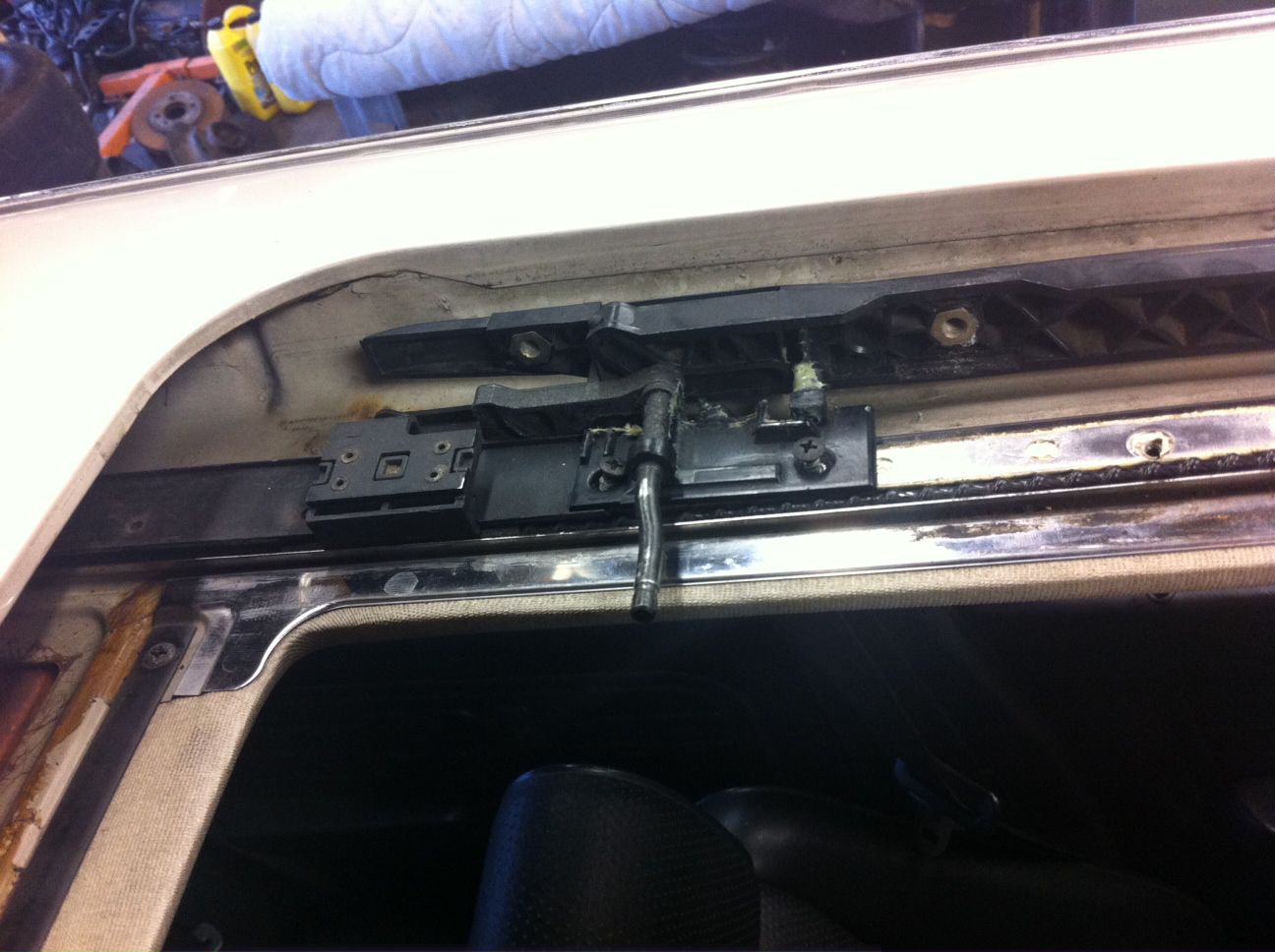

    Вот фотка:

    Советую загуглить картинки по словам "e30 sunroof" - целиковую инструкцию по снятию-установки механизма я что-то не нашел, а вот по отдельным картинкам понять, как оно вообще устроено - вполне возможно.

    • Модератор
    • Врос в е30
    • *
    • Сообщений: 16339
    • Репутация +10526/-59
    • Локация: Москва, Мневники-Академическая-Щелковская
    « Ответ #4 : 10 Января 2013, 00:41:46 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Вот МАССА интересных фоток:
    http://www.r3vlimited.com/board/showthread.php?t=222416

    • Гонсчик на М3
    • *
    • Сообщений: 4509
    • Репутация +5045/-33
    • Локация: Кострома
    • Возраст:32
    « Ответ #5 : 10 Января 2013, 09:53:08 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Abra
    у меня дефлектора нет, даже крепежа под него, думаю крепеж переварить и поставить, а то на скорости уши закладывает.
    • ProfiSale.ru - компьютеры, комплектующие, расходные материалы: СНПЧ, картриджи, чернила. Материалы для сублимации.
    BMW E30-318i 1984 г.в. - продана
    BMW E30-325e 1985 г.в. - донор
    BMW Z3 1998 г.в.

    • Освоился
    • *
    • Сообщений: 263
    • Репутация +9/-0
    • Пол: Мужской
    • Локация: Смоленск-Вязьма
    • Возраст:31
    « Ответ #6 : 10 Января 2013, 10:41:15 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • а как фотки загружал?
    не знаю что за фигня, половина форумных фоток открываются процентов на 10
    загружал через форум, у меня всё отображается
    • m40b18 1988 реставрирую xD

    • Модератор
    • Врос в е30
    • *
    • Сообщений: 16339
    • Репутация +10526/-59
    • Локация: Москва, Мневники-Академическая-Щелковская
    « Ответ #7 : 10 Января 2013, 11:12:42 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Abra
    у меня дефлектора нет, даже крепежа под него, думаю крепеж переварить и поставить, а то на скорости уши закладывает.

    Крепеж под него - это, вроде, отверстия с резьбой в кузове. Их точно у тебя нет?
    А еще существует дефлектор-колпак. Выглядит стремновато, но может помочь.

    • Освоился
    • *
    • Сообщений: 263
    • Репутация +9/-0
    • Пол: Мужской
    • Локация: Смоленск-Вязьма
    • Возраст:31
    « Ответ #8 : 10 Января 2013, 19:45:41 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Abra, спасибо. Да кстати дефлектор у меня есть, в кадр не попал
    • m40b18 1988 реставрирую xD

    • Убийца Анхелофф!
    • BMW E30 Club Member
    • Гуру е30
    • *
    • Сообщений: 31504
    • Репутация +21909/-13400
    • Пол: Мужской
    • Локация: Санкт-Петербург
    • Возраст:38
    « Ответ #9 : 11 Января 2013, 22:04:16 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Крепежи планок дефлектора, на которые давит крышка, крепятся пластиковыми фиговинами на приваренные кронштейны находящиеся в жёлобе водостока. Если крепежей там нету, то сделать будет затруднительно. На саморезы сажать не советую - там вода всё таки.
    325iX 86г. M20B25 Motronic 1.0 Землеройный снаряд (C)  БМВ машина не любящая колхоз и любящая деньги...
    Кто вы такие? Что вам надо? Я вас не звал - идите на хуй! :)

    • Модератор
    • Врос в е30
    • *
    • Сообщений: 16339
    • Репутация +10526/-59
    • Локация: Москва, Мневники-Академическая-Щелковская
    « Ответ #10 : 11 Января 2013, 22:10:57 »
  • Счистить ржавчину1
  • Пильнуть ведро0
  • Крепежи планок дефлектора, на которые давит крышка, крепятся пластиковыми фиговинами на приваренные кронштейны находящиеся в жёлобе водостока. Если крепежей там нету, то сделать будет затруднительно.

    Никогда не видел е30 с люком без дефлектора. Он может быть отломан или откручен, но чтобы совсем не было - по-моему, такого не бывает. Если только люк не наколхожен в безлюковую крышу, но тогда это вообще жесть и родной люк туда пихать нет смысла.

    • Убийца Анхелофф!
    • BMW E30 Club Member
    • Гуру е30
    • *
    • Сообщений: 31504
    • Репутация +21909/-13400
    • Пол: Мужской
    • Локация: Санкт-Петербург
    • Возраст:38
    « Ответ #11 : 11 Января 2013, 22:18:49 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Никогда не видел е30 с люком без дефлектора. Он может быть отломан или откручен, но чтобы совсем не было - по-моему, такого не бывает. Если только люк не наколхожен в безлюковую крышу, но тогда это вообще жесть и родной люк туда пихать нет смысла.
    Не, дефлектор этот был далеко не на всех машинах. Уже обсуждалось. Там родная планка прижимающая потолочную панель (или потолок) без дефлектора.
    325iX 86г. M20B25 Motronic 1.0 Землеройный снаряд (C)  БМВ машина не любящая колхоз и любящая деньги...
    Кто вы такие? Что вам надо? Я вас не звал - идите на хуй! :)

    • Освоился
    • *
    • Сообщений: 263
    • Репутация +9/-0
    • Пол: Мужской
    • Локация: Смоленск-Вязьма
    • Возраст:31
    « Ответ #12 : 14 Января 2013, 18:57:30 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Благодаря советам, собрал вроде даж правильно. :)
    Только осталась одна планка, на фото. Куда её крутить пока не понял. И видимо ещё нехватает крепежа который вставляется в ухо дефлектора. Всё работает только осталось тросы отрегулировать, перекос примерно 1-2 см.
    • m40b18 1988 реставрирую xD

    • Модератор
    • Врос в е30
    • *
    • Сообщений: 16339
    • Репутация +10526/-59
    • Локация: Москва, Мневники-Академическая-Щелковская
    « Ответ #13 : 14 Января 2013, 19:05:09 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Планочка, которая осталась, не подходит на задний край ниши люка, где край обивки потолка?
    Для дефлектора нужны тяги (деталь 9) и, возможно, что-то из их крепежа:
    http://www.bmwcats.com/bmw/catalog/E30/47275/1451+1988+10/graphics/54/54_0038/

    Еще, по-моему, не хватает водосточного желоба 12. Если его нет, то вода, просачивающаяся вдоль заднего края люка, будет капать прямехонько на голову..

    При открывании люка назад желоб уезжает вместе с ним, а потом должен выползать обратно, для этого там есть тяги, кажется, №9.

    • Освоился
    • *
    • Сообщений: 263
    • Репутация +9/-0
    • Пол: Мужской
    • Локация: Смоленск-Вязьма
    • Возраст:31
    « Ответ #14 : 14 Января 2013, 19:34:20 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Планочка, которая осталась, не подходит на задний край ниши люка, где край обивки потолка?
    Для дефлектора нужны тяги (деталь 9) и, возможно, что-то из их крепежа:
    http://www.bmwcats.com/bmw/catalog/E30/47275/1451+1988+10/graphics/54/54_0038/

    Еще, по-моему, не хватает водосточного желоба 12. Если его нет, то вода, просачивающаяся вдоль заднего края люка, будет капать прямехонько на голову..

    При открывании люка назад желоб уезжает вместе с ним, а потом должен выползать обратно, для этого там есть тяги, кажется, №9.

    Спасибо.
    Обивку пока не ставил, хочу с механизмом разобраться что да как, потом впихну. Да номеров 9 и 12 у меня точно нет(
    • m40b18 1988 реставрирую xD

    • Убийца Анхелофф!
    • BMW E30 Club Member
    • Гуру е30
    • *
    • Сообщений: 31504
    • Репутация +21909/-13400
    • Пол: Мужской
    • Локация: Санкт-Петербург
    • Возраст:38
    « Ответ #15 : 14 Января 2013, 19:34:55 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Жёлоб идёт с обивкой крышки люка.
    325iX 86г. M20B25 Motronic 1.0 Землеройный снаряд (C)  БМВ машина не любящая колхоз и любящая деньги...
    Кто вы такие? Что вам надо? Я вас не звал - идите на хуй! :)

    • Гонсчик на М3
    • *
    • Сообщений: 4509
    • Репутация +5045/-33
    • Локация: Кострома
    • Возраст:32
    « Ответ #16 : 22 Января 2013, 17:19:11 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Никогда не видел е30 с люком без дефлектора. Он может быть отломан или откручен, но чтобы совсем не было - по-моему, такого не бывает. Если только люк не наколхожен в безлюковую крышу, но тогда это вообще жесть и родной люк туда пихать нет смысла.
    может потому что машина 84 года, да еще и выпущена в марте) у меня и петли рояльные. Люк родной. Разбирал машину 85 года, поэтому приваренный крепеж видел. Кстати на твоей первой фотке его тоже видно.
    Дефлектор на крышу имеется, но не ставил, т.к. выглядит действительно стремно)
    • ProfiSale.ru - компьютеры, комплектующие, расходные материалы: СНПЧ, картриджи, чернила. Материалы для сублимации.
    BMW E30-318i 1984 г.в. - продана
    BMW E30-325e 1985 г.в. - донор
    BMW Z3 1998 г.в.

    • Ярый БМВод
    • ***
    • Сообщений: 1628
    • Репутация +61/-4
    • Пол: Мужской
    • Локация: Москва (ЮАО)
    • Возраст:37
    • Телефон: 89104336605
    « Ответ #17 : 23 Января 2013, 10:12:12 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Никогда не видел е30 с люком без дефлектора. Он может быть отломан или откручен, но чтобы совсем не было - по-моему, такого не бывает. Если только люк не наколхожен в безлюковую крышу, но тогда это вообще жесть и родной люк туда пихать нет смысла.
    Такие е30 есть. У меня год выпуска июль 1985 года. Люк без дифлектора абсолютно точно на 100%.
    • BMW Е30 320i Sedan '85 M20B20 Jetronic
    ООО "Дорлок" Комплектующие для дверей и окон www.doorlock.ru
    Андрей 8-910-433-66-05

    • Новенький
    • Сообщений: 115
    • Репутация +0/-2
    • Пол: Мужской
    • Локация: г. Пертрозаводск, Республика Карелия.
    • Возраст:32
    « Ответ #18 : 22 Января 2014, 09:40:01 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • парни куда ставится планка под номером 12
    « Последнее редактирование: 22 Января 2014, 09:42:30 от Artem BMW 324td »
    • BMW E30 324td, M21, 1990, touring.
    на своем вагоне хоть на край света

    • Освоился
    • *
    • Сообщений: 263
    • Репутация +9/-0
    • Пол: Мужской
    • Локация: Смоленск-Вязьма
    • Возраст:31
    « Ответ #19 : 22 Января 2014, 11:09:49 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • парни куда ставится планка под номером 12

    так она же с обшивкой люка идёт, выше написано
    • m40b18 1988 реставрирую xD

    • Гонсчик на М3
    • *
    • Сообщений: 5983
    • Репутация +303/-14
    • Пол: Мужской
    • Локация: МСКунцево
    • Возраст:45
    « Ответ #20 : 29 Января 2014, 22:31:30 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Водосток (деталь 12) могу отдать. С Самовывозом ул. Горубнова, Это почти пересечение МКАД - Можайка. Если кто поедет - велкам, только за 3-4 дня предупреди в личку, чтобы я его на работу взял.
    « Последнее редактирование: 29 Января 2014, 22:37:17 от vitko »
    • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
    Любую БМВ можно немного подремонтировать на пару тысяч долларов.

    • Новенький
    • Сообщений: 5
    • Репутация +0/-0
    • Пол: Мужской
    • Локация: СПб
    « Ответ #21 : 12 Августа 2019, 14:09:17 »
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Ребят, подскажите пожалуйста. Как синхронизировать (выставить) полозья параллельно? Тросики вытаскивал полностью

    • БМВод со стажем
    • **
    • Сообщений: 1444
    • Репутация +110/-7
    • Пол: Мужской
    • Локация: Башкортостан, Октябрьский
    • Возраст:50
    « Ответ #22 : 12 Августа 2019, 15:35:45 »
  • Счистить ржавчину0
  • Пильнуть ведро0

  •
