Тема: Нужна подсказка по патрубкам м42

Разобрал весь впуск и все сопутствующие патрубки воздуха и ож нужно менять. Все трубки пришли и начал все собирать. Появились некоторые сомнения по поводу какой патрубок откуда, именно воздуха, с ож разобрался.
Просьба кто знает напишите кто и куда .
1. На картинке ниже разными цветами обвел не входы которые вызывают сомнения кто и куда должен входить.



2. Куда должен присоединяться этот патрубок



3. На гофре снизу есть два отверстия, также не пойму какие патрубки нужно туда подсоединить.

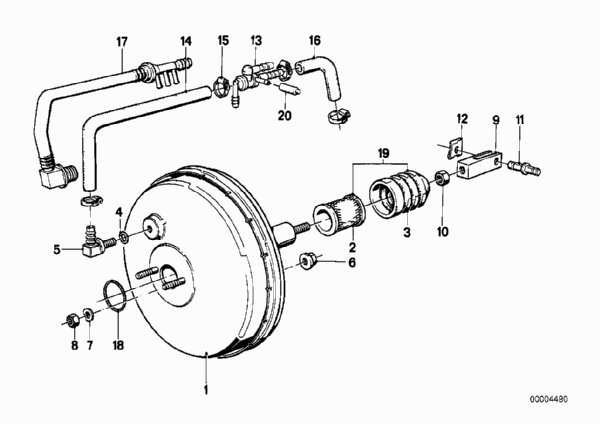

4. Куда одевается вакуумный патрубок #17?

по последней картинке:
У тебя помоему должен быть шланг №14.

по последней картинке:
У тебя помоему должен быть шланг №14.

у меня есть шланг с клапаном, а откуда он не пойму

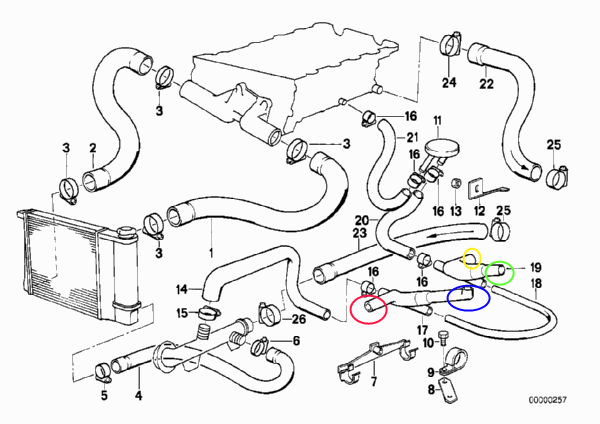

рисунок №2. Шланг идет к дросельной заслонке.

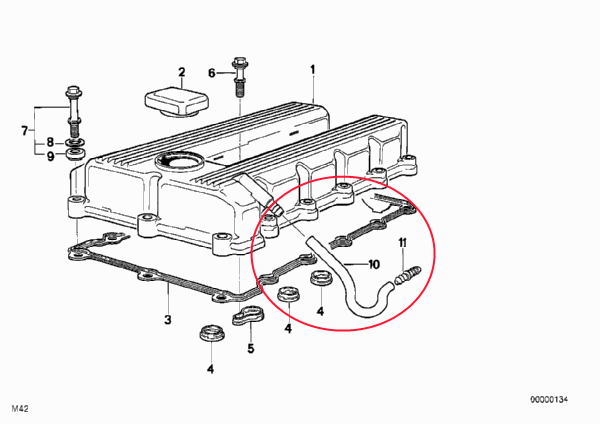

рисунок №3 в одну дрыку ставится шланг от клапана ХХ. второй дырки у меня нет т.к мотор у мня с кузова е36.

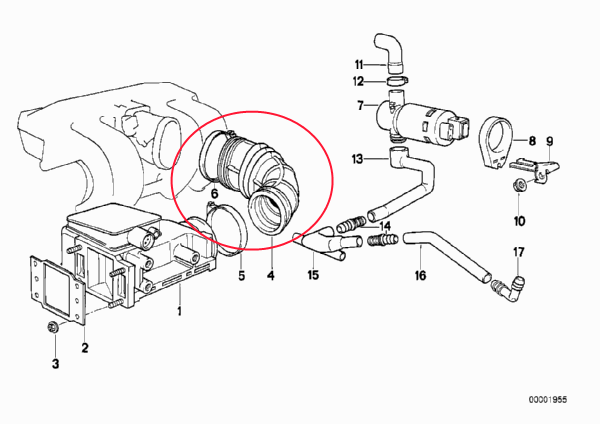

Рисунок №4 шланг от вакумника должен идти к впускному коллектору

смотри по изгибам шлангов их по другому не поставишь

смотри по изгибам шлангов их по другому не поставишь

в том то и дело что до меня ставили не родные трубки, и непонятно кто откуда. вроде разобрался.

рисунок №2. Шланг идет к дросельной заслонке.
рисунок №3 в одну дрыку ставится шланг от клапана ХХ. второй дырки у меня нет т.к мотор у мня с кузова е36.
Рисунок №4 шланг от вакумника должен идти к впускному коллектору

по второму рисунку получается этот шланг проходит через №17 первого рисунка в дросселю?

остальное сделал правильно. спасибо.

по второму рисунку получается этот шланг проходит через №17 первого рисунка в дросселю?

остальное сделал правильно. спасибо.

предположу что да. Причем № 17 скорей всего стоит в дроселе.

в том то и дело что до меня ставили не родные трубки, и непонятно кто откуда. вроде разобрался.

Сечас то у тебя новые и оргинальные шланги, они имеют каждый свой изгиб и смотря на схему можно понять что куда идет.
