Тема: 3 релюшки на проводке м50

читай сообщение №15

читай сообщение №15

61361729004

В экзисте это реле бензонасоса-в етме оно 4 контактное о0

Т.е. в каталоге  оно указано как бензонасоса

В моем экзисте все иначе

Meyle 314 800 0030

В моем экзисте все иначе

Meyle 314 800 0030

У меня напсанл-для я бмв бензанасос, мини-еще вто то

Не стоит на это обращать внимание. Спасибо и на том, что не назвали его клапаном холостого хода, хотя бывают и такие казусы у экзиста.

Схемк на нем праыильная?
Такую искаь?

Правильная. Ты ведь сам можешь сравнить картинку на фотографии реле с картинкой в ЕТМ.
Там только добавлен защитный диод, который обязательно должен быть, но в ЕТМ-е не нарисован, потому что суть не меняет.

Правильная. Ты ведь сам можешь сравнить картинку на фотографии реле с картинкой в ЕТМ.
Там только добавлен защитный диод, который обязательно должен быть, но в ЕТМ-е не нарисован, потому что суть не меняет.

http://cs14113.vk.me/c419916/v419916984/9e02/FQeRm7nORTQ.jpg

Так расключается?

В моем русском языке нет слова "расключаться", поэтому ответить не могу.
Это картинка того же реле сбоку, верно. Но я ее не стал показывать, потому что в твоем случае колодка реле отсутствует и расположение контактов, в общем-то, не важно. В тридцатке главное реле было с таким расположением контактов, как на этой картинке, а в е34 я его еще не вынимал, поэтому врать не буду.

Святой ты Человек, Абра:)
Все ещё хвататет терпения помогать тугоухому:)

Спасибо тебе огромное:)


РАспиновка нужна была, что бы подключить колодку на проводку (Колодка с автомага), а реле накинуть потом, когда будет расключена проводка.(про 5 контактное)

4 контактынми разобрался-всё сделал, правда на скрутке, но сделал (Паъяльник маломощьный, нормальный не нашёл, после переезда он куда то исчез )


И кстати-то что 2 ножки 87, без индексов  a,b ,роли не играет? То бишь полярностей нет у неё?

Обе ноги 87 замкнуты (должны быть) накоротко внутри реле, поэтому если бы у них и были индексы, роли они бы не играли. Что мешало им просто подключить все нужные провода к 87-й ноге, я не знаю. Вероятно, они все просто не влезали в одну клемму колодки.

Обе ноги 87 замкнуты (должны быть) накоротко внутри реле, поэтому если бы у них и были индексы, роли они бы не играли. Что мешало им просто подключить все нужные провода к 87-й ноге, я не знаю. Вероятно, они все просто не влезали в одну клемму колодки.

Получается что при желании можно было приспособить обычное 4контактное?

Конечно, а я тебе о чем с самого начала и толкую! Только диод нужно приколхозить между 86-й ногой и обмоткой.

Конечно, а я тебе о чем с самого начала и толкую! Только диод нужно приколхозить между 86-й ногой и обмоткой.

Я олень:(
Какой диод лучше поставить?
87 и 87 замыкаю, и ставлю диод между 86 и 85?

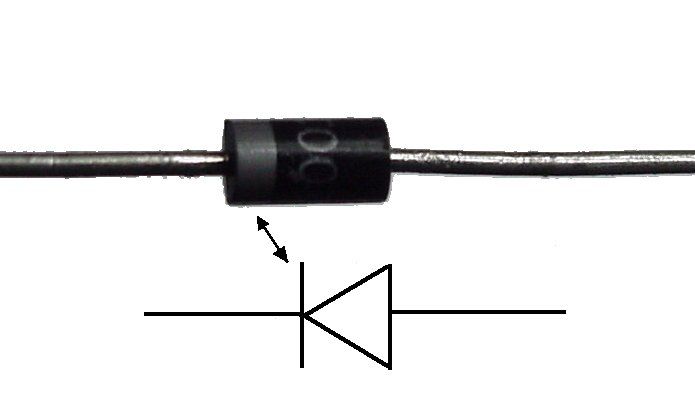

Ну обычно вот такой:

Большой ток через него течь не должен, поэтому за мощностью гнаться не следует, прямое и обратное напряжение должен выдерживать выше 15В. Раньше я выковыривал их из старых блоков питания и, если не выгорел, значит подходит
Диод между 86 и 85 (защитный) должен быть внутри самого реле. Он нужен для подавления бросков напряжения, возникающих при отключении обмотки реле. А дополнительный диод должен быть между 86 ногой и проводом, уходящим в проводку.
На схеме же все нарисовано..
Я бы впаял диод в разрыв провода и закрыл термоусадкой. Можно спрятать внутрь реле, но тогда его придется разбирать, тогда в случае, если оно гавкнется, не получится его быстро поменять на другое.

А возможнн ли, перегрев штатного провода на колодке, если 2 толстых провода 87 замкнуть?

Ну обычно вот такой:

Большой ток через него течь не должен, поэтому за мощностью гнаться не следует, прямое и обратное напряжение должен выдерживать выше 15В. Раньше я выковыривал их из старых блоков питания и, если не выгорел, значит подходит
Диод между 86 и 85 (защитный) должен быть внутри самого реле. Он нужен для подавления бросков напряжения, возникающих при отключении обмотки реле. А дополнительный диод должен быть между 86 ногой и проводом, уходящим в проводку.
На схеме же все нарисовано..
Я бы впаял диод в разрыв провода и закрыл термоусадкой. Можно спрятать внутрь реле, но тогда его придется разбирать, тогда в случае, если оно гавкнется, не получится его быстро поменять на другое.

С релюгами вопрос решен
Остался еще 1:(

Абр, у тебя есть скайп-аська-вк?

Подскажи что за провода:(
6 красный. 0.5 синий, и 0.5 красно-коричневый
3 штуки
