« : 25 Марта 2015, 14:18:04 »
Короче варили мне кузов. После того, как собрали салон обратно, перестал работать Ц.З. Совсем. Блок управления под динамиком вытаскивал. Вроде всё в порядке.  Куда он ещё цепляется? Есть ли ещё разъёмы помимо концевиков и приводов в дверях?
  • e30,318,m40b18,sedan,1989 ->m20b20/b25
EXIST.RU
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0

Рекомендуем почитать по теме [НСК] Центральный замок, подскажите нубу...

  • можно просто - Слава
  • Зверский Е30 Тюннер
  • *****
  • Сообщений: 9069
  • Репутация +402/-21
  • Пол: Мужской
  • Локация: Украина, Киев, Вишневое
  • Возраст:50
« Ответ #1 : 25 Марта 2015, 15:15:49 »
Разъем питания ЦЗ - пин D в разъеме доп оборудования С302 (большой белый квадратный разъем под приборкой)
« Последнее редактирование: 25 Марта 2015, 15:17:57 от The_Glory
»
  • BMW 316 M20B25 седан интересного цвета BBS bodystyle
The Glory, можно просто - Слава      www.theglory.io.ua/album
BMW 316 M20B25 седан интересного цвета BBS bodystyle      www.e30club.ru/forum/index.php?topic=17820.0
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Гонсчик на М3
  • *
  • Сообщений: 6072
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:50
« Ответ #2 : 25 Марта 2015, 21:00:28 »
А если включить лампочку между красным/черным и коричневым проводами в колодке ЦЗ, она загорится?
Должна гореть независимо от положения ключа зажигания.
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Гонсчик на М3
  • *
  • Сообщений: 6072
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:50
« Ответ #3 : 25 Марта 2015, 21:01:16 »
Блок управления под динамиком вытаскивал. Вроде всё в порядке.
В каком смысле все в порядке?
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 263
  • Репутация +4/-0
  • Пол: Мужской
  • Локация: Новосибирск
  • Возраст:34
  • Телефон: +79537935294
« Ответ #4 : 25 Марта 2015, 21:32:55 »
В каком смысле все в порядке?
Думал, что мог быть отключён.
Ибо салон был разобран.
Фишка в том, что до разбора всё работала исправно, глюков не было.
  • e30,318,m40b18,sedan,1989 ->m20b20/b25
EXIST.RU
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 263
  • Репутация +4/-0
  • Пол: Мужской
  • Локация: Новосибирск
  • Возраст:34
  • Телефон: +79537935294
« Ответ #5 : 25 Марта 2015, 21:34:07 »
Всё на месте, разъём воткнут. От него зелёный провод. Завтра полезу снова. Вот только от этого штекера в торпеде ещё что то может быть хитрое?
« Последнее редактирование: 25 Марта 2015, 21:37:40 от Dreamkiller1991
»
  • e30,318,m40b18,sedan,1989 ->m20b20/b25
EXIST.RU
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Гонсчик на М3
  • *
  • Сообщений: 6072
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:50
« Ответ #6 : 26 Марта 2015, 10:13:43 »
Зеленого быть не должно. Вообще - зеленый это  +12В с замка зажигания.
Ну жду результата эксперимента с лампочкой.
Проверь также предохранитель №27 на 30А
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • можно просто - Слава
  • Зверский Е30 Тюннер
  • *****
  • Сообщений: 9069
  • Репутация +402/-21
  • Пол: Мужской
  • Локация: Украина, Киев, Вишневое
  • Возраст:50
« Ответ #7 : 26 Марта 2015, 10:36:45 »
Всё на месте, разъём воткнут. От него зелёный провод. Завтра полезу снова. Вот только от этого штекера в торпеде ещё что то может быть хитрое?
правильно - зеленый. От этого штекера к ЦЗ больше ничего не идет.

Зеленого быть не должно. Вообще - зеленый это  +12В с замка зажигания.
как это не должно? по ЕТМ из С302 (D) на ЦЗ идет именно зеленый провод постоянного питания от замка зажигания. Но это вроде питание аварийного открывания..
« Последнее редактирование: 26 Марта 2015, 10:41:03 от The_Glory
»
  • BMW 316 M20B25 седан интересного цвета BBS bodystyle
The Glory, можно просто - Слава      www.theglory.io.ua/album
BMW 316 M20B25 седан интересного цвета BBS bodystyle      www.e30club.ru/forum/index.php?topic=17820.0
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Гонсчик на М3
  • *
  • Сообщений: 6072
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:50
« Ответ #8 : 26 Марта 2015, 15:05:56 »
по ЕТМ из С302 (D) на ЦЗ идет именно зеленый провод постоянного питания от замка зажигания. Но это вроде питание аварийного открывания..
До второй страницы не долистал :( Все верно, идет именно 12В с замка зажигания для питания аварийного открывания. Но ЦЗ должен работать и без него.
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 263
  • Репутация +4/-0
  • Пол: Мужской
  • Локация: Новосибирск
  • Возраст:34
  • Телефон: +79537935294
« Ответ #9 : 27 Марта 2015, 07:21:32 »
А куда дальше идёт этот провод? Где выходит? Предохранитель в порядке разумеется.
  • e30,318,m40b18,sedan,1989 ->m20b20/b25
EXIST.RU
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Гонсчик на М3
  • *
  • Сообщений: 6072
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:50
« Ответ #10 : 27 Марта 2015, 11:03:01 »
Какой именно?

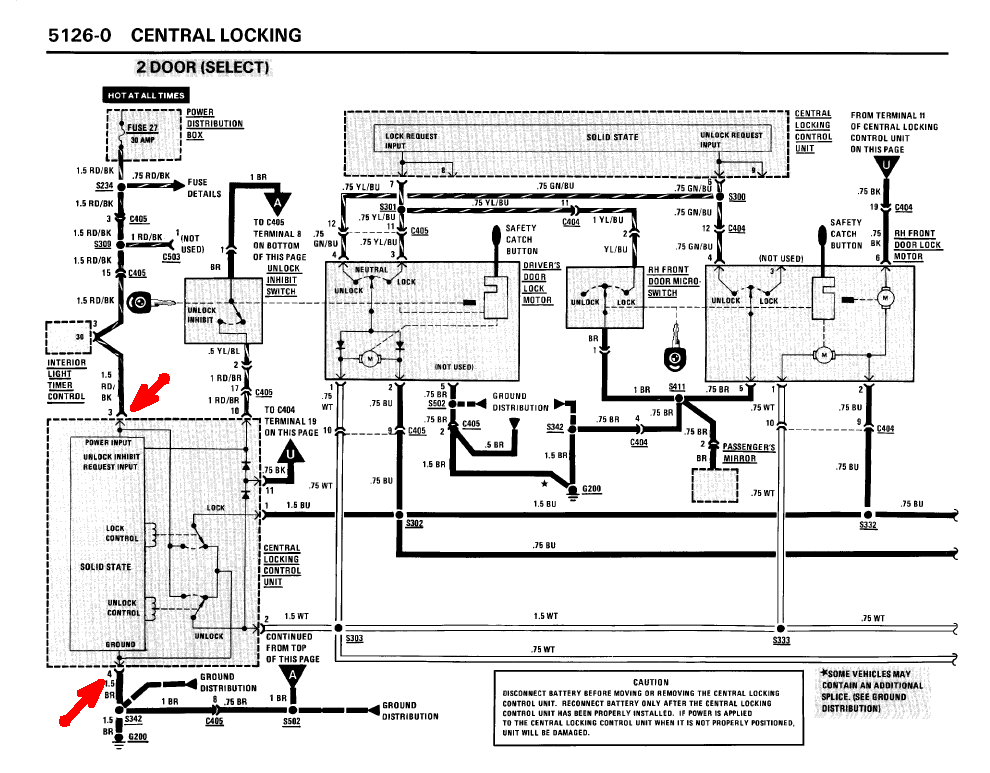

Вот тебе картинка:


Надо проверить питание в точках, где я стрелку нарисовал.

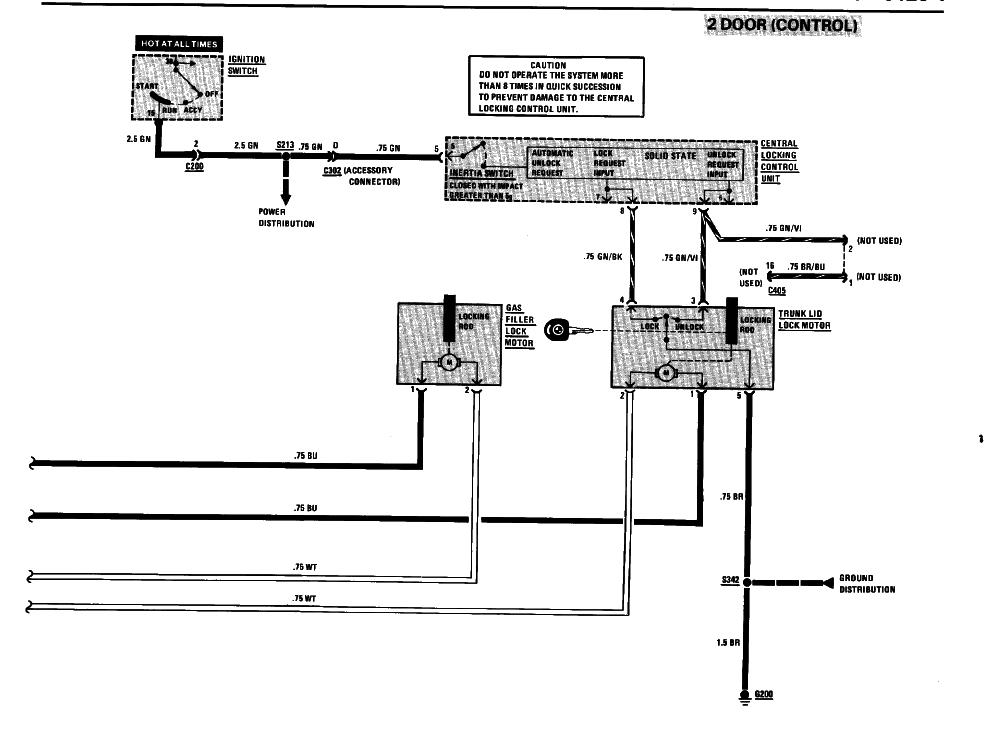

Вот тебе картинка про зеленый провод
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Гонсчик на М3
  • *
  • Сообщений: 6072
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:50
« Ответ #11 : 27 Марта 2015, 11:03:59 »
Предохранитель в порядке разумеется.
Лампочку подключал? Я тебя просил проверить еще три дня назад.
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 263
  • Репутация +4/-0
  • Пол: Мужской
  • Локация: Новосибирск
  • Возраст:34
  • Телефон: +79537935294
« Ответ #12 : 27 Марта 2015, 11:25:14 »
Лампочку подключал? Я тебя просил проверить еще три дня назад.


Так. Смотри. Грубо говоря я держу в руках блок управления цз. Куда поочерёдно втыкать провода с лампочкой? Более подробную инструкцию можно пожалуйста.
  • e30,318,m40b18,sedan,1989 ->m20b20/b25
EXIST.RU
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 263
  • Репутация +4/-0
  • Пол: Мужской
  • Локация: Новосибирск
  • Возраст:34
  • Телефон: +79537935294
« Ответ #13 : 27 Марта 2015, 11:30:06 »
Так. Смотри. Грубо говоря я держу в руках блок управления цз. Куда поочерёдно втыкать провода с лампочкой? Более подробную инструкцию можно пожалуйста.
Буду признателен.
Мой путь с е30 только начинается.)
  • e30,318,m40b18,sedan,1989 ->m20b20/b25
EXIST.RU
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 263
  • Репутация +4/-0
  • Пол: Мужской
  • Локация: Новосибирск
  • Возраст:34
  • Телефон: +79537935294
« Ответ #14 : 27 Марта 2015, 11:35:23 »
До второй страницы не долистал :( Все верно, идет именно 12В с замка зажигания для питания аварийного открывания. Но ЦЗ должен работать и без него.
И что значит "колодка центрального замка"?
  • e30,318,m40b18,sedan,1989 ->m20b20/b25
EXIST.RU
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Гонсчик на М3
  • *
  • Сообщений: 6072
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:50
« Ответ #15 : 27 Марта 2015, 14:57:35 »
не-не. Не так немного.
колодка - это как раз то, куда вставляется реле. Ты вынул реле и в те места, куда подходят красный/черный и коричневый провода подключаешь лампочку. Она должна загореться. Это будет означать, что с питанием ЦЗ все в порядке и проблема кроется в другом месте.
Если лампочка не загорится - подключи ее между красным/черным проводом и минусом АКБ. Если лампочка загорится - это будет означать, что отвалилась земля у реле ЦЗ. Если лампочка не загорится и в этом случае - значит на блок ЦЗ не приходит питание, не смотря на то, что все предохранители живые.
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 263
  • Репутация +4/-0
  • Пол: Мужской
  • Локация: Новосибирск
  • Возраст:34
  • Телефон: +79537935294
« Ответ #16 : 27 Марта 2015, 15:17:53 »
не-не. Не так немного.
колодка - это как раз то, куда вставляется реле. Ты вынул реле и в те места, куда подходят красный/черный и коричневый провода подключаешь лампочку. Она должна загореться. Это будет означать, что с питанием ЦЗ все в порядке и проблема кроется в другом месте.
Если лампочка не загорится - подключи ее между красным/черным проводом и минусом АКБ. Если лампочка загорится - это будет означать, что отвалилась земля у реле ЦЗ. Если лампочка не загорится и в этом случае - значит на блок ЦЗ не приходит питание, не смотря на то, что все предохранители живые.
Это внушительных размеров релюшка, что прячется в кожухе рулевой колонки?
  • e30,318,m40b18,sedan,1989 ->m20b20/b25
EXIST.RU
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • можно просто - Слава
  • Зверский Е30 Тюннер
  • *****
  • Сообщений: 9069
  • Репутация +402/-21
  • Пол: Мужской
  • Локация: Украина, Киев, Вишневое
  • Возраст:50
« Ответ #17 : 27 Марта 2015, 20:45:54 »
реле - это ЭБУ ЦЗ - черная коробка, которую ты держал в руках пару постов выше )) - Электронный Блок Управления Центрального Замка.
Вот его вытащи из его разъема (колодки) и вместо него тыкай в этот разъем лампочку (или вольтметр) как написали выше.
  • BMW 316 M20B25 седан интересного цвета BBS bodystyle
The Glory, можно просто - Слава      www.theglory.io.ua/album
BMW 316 M20B25 седан интересного цвета BBS bodystyle      www.e30club.ru/forum/index.php?topic=17820.0
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • можно просто - Слава
  • Зверский Е30 Тюннер
  • *****
  • Сообщений: 9069
  • Репутация +402/-21
  • Пол: Мужской
  • Локация: Украина, Киев, Вишневое
  • Возраст:50
« Ответ #18 : 27 Марта 2015, 20:47:41 »
Это внушительных размеров релюшка, что прячется в кожухе рулевой колонки?
А это реле поворотов, оно к ЦЗ никаким боком не относится.
  • BMW 316 M20B25 седан интересного цвета BBS bodystyle
The Glory, можно просто - Слава      www.theglory.io.ua/album
BMW 316 M20B25 седан интересного цвета BBS bodystyle      www.e30club.ru/forum/index.php?topic=17820.0
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 263
  • Репутация +4/-0
  • Пол: Мужской
  • Локация: Новосибирск
  • Возраст:34
  • Телефон: +79537935294
« Ответ #19 : 28 Марта 2015, 08:51:26 »
А это реле поворотов, оно к ЦЗ никаким боком не относится.
Понял, спасибо, попробую - отпишусь.
  • e30,318,m40b18,sedan,1989 ->m20b20/b25
EXIST.RU
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 263
  • Репутация +4/-0
  • Пол: Мужской
  • Локация: Новосибирск
  • Возраст:34
  • Телефон: +79537935294
« Ответ #20 : 29 Марта 2015, 11:32:15 »
До второй страницы не долистал :( Все верно, идет именно 12В с замка зажигания для питания аварийного открывания. Но ЦЗ должен работать и без него.
Короче не горит лампочка. В любом положении.
  • e30,318,m40b18,sedan,1989 ->m20b20/b25
EXIST.RU
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Гонсчик на М3
  • *
  • Сообщений: 6072
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:50
« Ответ #21 : 29 Марта 2015, 12:22:50 »
Значит, ищи куда отвалилось питание.
Смотрел тут схему более внимательно. Занятный случай. Кароч, по схеме питание ЦЗ - красный/черный провод - уходит в дверь через разъем в водительской стойке, а потом возвращается из двери. Учитывая, что разъем в дверной стойке это извечная проблема, то смотреть надо именно там. Для упрощения схемы можешь соединить два красных/черных провода еще до того, как они уйдут в дверь.
Они подходят к точкам 3 и 15 дверного разъема.
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Гонсчик на М3
  • *
  • Сообщений: 6072
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:50
« Ответ #22 : 29 Марта 2015, 12:25:25 »
Мне почему-то кажется, что в точке 3 разъема у тебя питание будет, а в точке 15 уже нет.
ну и вообще посмотри состояние проводов. Может у тебя там все зеленое, а может уже даже и отвалилось
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • можно просто - Слава
  • Зверский Е30 Тюннер
  • *****
  • Сообщений: 9069
  • Репутация +402/-21
  • Пол: Мужской
  • Локация: Украина, Киев, Вишневое
  • Возраст:50
« Ответ #23 : 29 Марта 2015, 23:56:51 »

Смотрел тут схему более внимательно. Занятный случай. Кароч, по схеме питание ЦЗ - красный/черный провод - уходит в дверь через разъем в водительской стойке, а потом возвращается из двери.


Я вот от этого тоже офигел, когда подключал обогрев замка - оч странное решение....неужели не проще было сделать скрутку в салоне и не тащить это в дверь и обратно???
  • BMW 316 M20B25 седан интересного цвета BBS bodystyle
The Glory, можно просто - Слава      www.theglory.io.ua/album
BMW 316 M20B25 седан интересного цвета BBS bodystyle      www.e30club.ru/forum/index.php?topic=17820.0
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0


закрыть

Начни общаться с фанатами BMW E30 прямо сейчас!

Войти Новичкам
