Тема: Нужна помощь по распиновке проводки

В общем на фото видна проблема, много одинаковых проводов по 2шт не понятно какие куда, нужна ваша помощь.

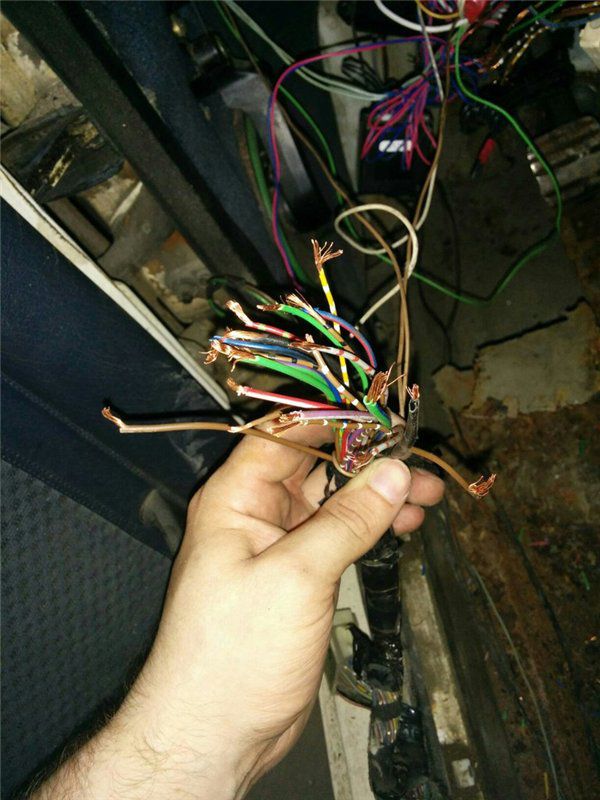

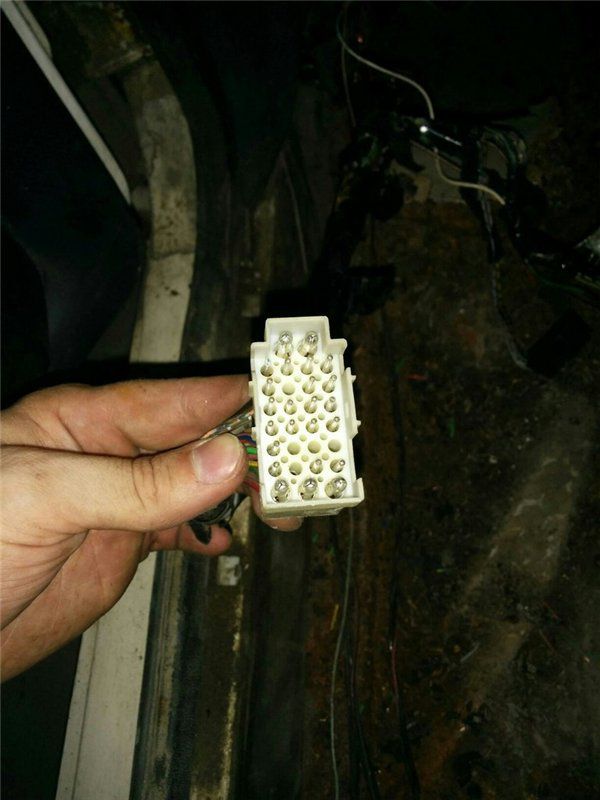

фишка на которой обрезаны провода


сами провода

Задача непростая. В литературе нет описания, какой пин за какую функцию отвечает. Правильнее решать противоположную задачу.
Ты говоришь, какая функция не работает, а мы тут смотрим, как ее лечить. Если этот разъем задействован - восстанавливаем проводку как положено. Если не задействован - ты ничего не теряешь.
Потому что этот разъем участвует в различных опциях, на работу мотора (например) не завязан. И если у тебя машина в барабанной комплектации, разъем может не понадобится.
Еще вижу у тебя нештатную сигнализацию. Я не против нештатной сигнализации, просто у тебя она установлена слишком через жопу. Может давать дополнительные проблемы в электрике. Ее надо либо убрать (демонтировать), либо привести в порядок.

Потому что этот разъем участвует в различных опциях, на работу мотора (например) не завязан. И если у тебя машина в барабанной комплектации, разъем может не понадобится.

Витко, ты сегодня опять не в кондиции видать. Это вообще-то разъём подторпедной косы, и никак с опциями не связан, ну разве что стрелочными часами.

Вообще я не помню какой это из них, если это сторона подторпедного жгута, то проще его купить целиком, а если это сторона салонной проводки, то дело крайне осложняется тем, что не понятно как автор предполагает выяснять какой из проводов пучка откуда приходит. Разве что мерить прозвонкой со вторым предполагаемым его концом, сравнивая со схемой, но как например понять какая масса куда - тут я ваще х.з.
Питание можно выяснить путём прозвонки от предохранителей, предварительно их вынув. Цветные провода я так понимаю идут по одному экземпляру и сращиваются легко. А вот массу - тут надо выяснять какой провод откуда, с какой точки её берёт. Не исключено что они вообще их одной точки взяты.

Витко, ты сегодня опять не в кондиции видать. Это вообще-то разъём подторпедной косы, и никак с опциями не связан, ну разве что стрелочными часами.

Active Check - опция? Если нет, тогда С103 с опциями не связан.

Про эктив чек я честно вообще не знаю. На этом пучке висит подогрев стекла, аварийка, переключатель света, ПТФ/ЗПТФ, розетка в бардачке ну и какие-то ещё мелочи.

Про эктив чек я честно вообще не зна
.... ну и какие-то ещё мелочи.

Я тоже не знал, просто посмотрел схему.
Я потому и предлагаю ТС озвучить список проблем, чтобы уже потом решить, какие провода надо восстанавливать.

Я тоже не знал, просто посмотрел схему.
Я потому и предлагаю ТС озвучить список проблем, чтобы уже потом решить, какие провода надо восстанавливать.

Этот способ не годится - у автора обрезаны все провода, а там оправление светом и прочее нужное. Надо восстанавливать всё.

На днях сфоткаю, там 4 пары одинаковых проводов, в остальных разобрался

Этот способ не годится - у автора обрезаны все провода, а там оправление светом и прочее нужное. Надо восстанавливать всё.

Может там уже кто-то что-то соединил напрямую. Если оно работает - лезть в это советами через интернет я бы поостерегся.

Это фишка подторпедного жгута проводов 2 го перехода, этот жгут проще новый купить, он не так уж дорого стоит, (я когда то его у sergey e30 брал). Новый еще лучше тем что эстетичней получится, т.к обрезан по варварски и если паять аккуратно не получится ! А так eтm в помощь и звонить в принципе реально восстановить.

как-то дело было вечером, - делать было нечего ))) вот я и сделал распиновку этого разъема ))
http://forum.e30club.com.ua/index.php/topic,872.msg23187.html#msg23187

Слав, а картинки для С103 не кажет потому что я незарегистрированный пользователь? Хотя для С302 картинки вижу. И для диагностических разъемов тоже вижу.
Вот, как у меня выглядит форум:

нет, картинки в общем доступе для всех, но у некоторых часть картинок почему то не отображается.... не знаю почему...
Так видно?

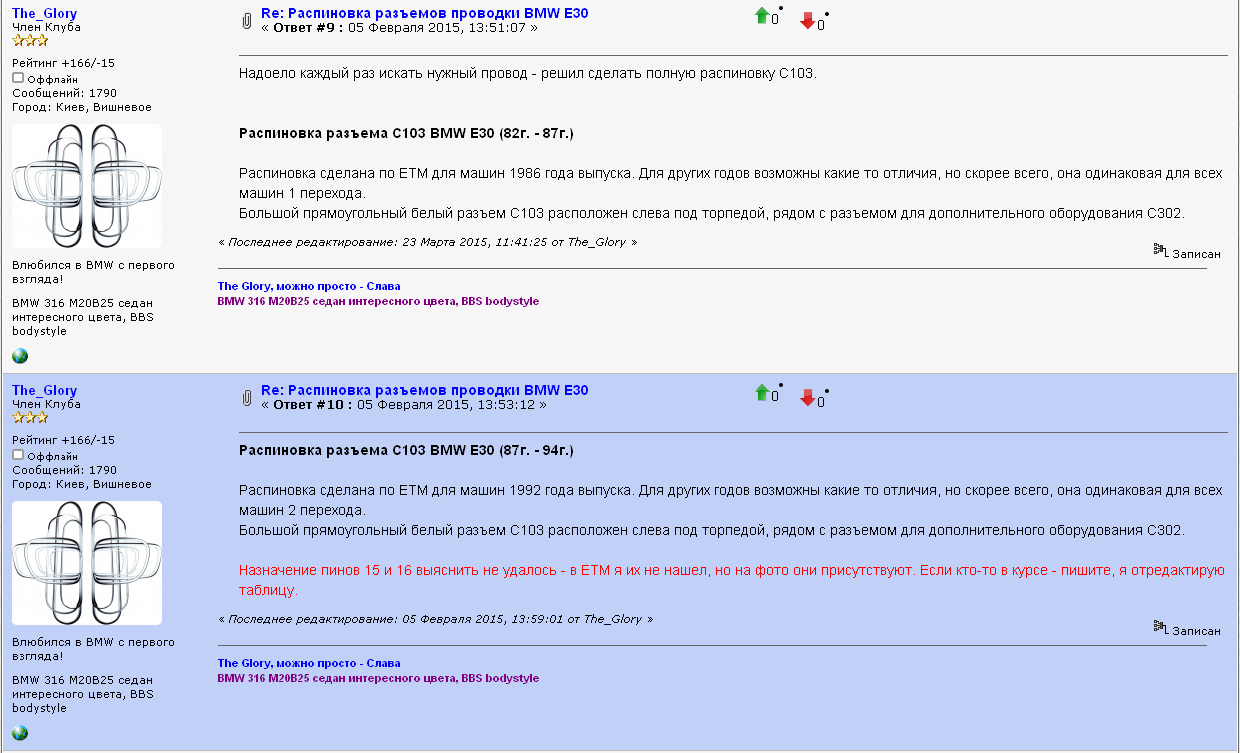

Распиновка разъема C103 BMW E30 (82г. - 87г.)





Распиновка разъема C103 BMW E30 (87г. - 94г.)

не кажет картинок...

Хм...у меня видно...
Ну тогда так, правда качество стало хуже, но вроде вполне читабельно, если увеличить...
Кстати, я эти картиики где-то тут уже выкладывал в подобной теме...

Так видно?

Не, снова не видно. Но что совсем странно, при цитировании твоего сообщения появляются ссылки на изображения. Т.е. именно какие-то проблемы форумного движка с отображением картинок. Никогда с таким не сталкивался.
В сообщениях ниже все картинки видны, спасибо огромное. Ну и круто!!!

+1 в карму!
