Тема: Подсветка: багажник, бардачок.

В общем, полез перебирать салонную проводку.
Под это дело вопросы по освещению, поскольку факты смущают...

1. Подсветка бардачка - работает при любом положении переключателя габаритов/регулятора подсветки, но только при включенном зажигании.
2. Подсветка багажника - работает всегда, вне зависимости от включенности/выключенности габаритов и ключа в замке.
3. Подсветка в салоне - работает, как и подсветка багажника, всегда... Причем разницы в режимах работы при различных положениях их переключателей я не нашел.

Так и должно быть? Чутье подсказыает, что что-то здесь не так и все должно работать синхронно, но только при включенных габаритах
или я не прав?

подсветка багажника включается концевиком, который торчит со стороны лампочек и ничего там не горит при закрытом
подсветка салона соответственно концевики дверей регулируют, двери закрыты, ничего не светит
бардачек светится, если работают габариты и опять же там концевик

У меня бардачёк в не зависимости от габаритов освещается!

бардачёк, багажник и салон светят без габаритов и без ключа...

у меня багажник только с включеными габаритами

я так и думал что у каждого по-своему... мля сцуко
хочу прити к истине
1. программа - минимум... подсветка бардачка/саолона/багажника должна ся вести одинаково?
2. как все/таки должно быть

и отдельно по салонным светильникам
три положения переключателя - я так понимаю для трех разных режимов... что и как?

У меня всё как написал borizzz.
По поводу светильников в салоне - там 3 режима, постоянно горит, постоянно выключино и работа от концевиков!

У меня всё как написал borizzz.
По поводу светильников в салоне - там 3 режима, постоянно горит, постоянно выключино и работа от концевиков!

про светильники тоже верно :-)

посмотрел электросхемы и выяснил, что все сказанное мной и Victor I  -  верно...

во всяком случае для 316i 1988г. М10...

схемы с e30.ru? цветные которые? не нашел я там внятной схемы включения освещения бардачка
и освещение багажника только краем - на схеме по сигналке...:-(
мош у кого еще какие схемы есть - подскажите, что ли

посмотрел электросхемы и выяснил, что все сказанное мной и Victor I  -  верно...

во всяком случае для 316i 1988г. М10...

Ну и для 325iX 86го должно быть верно! =)

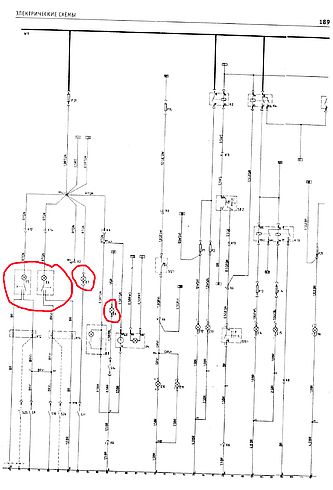

схема из какой-то отсканеной книжки...

качество соответствующее...



нас интересуют:

Е5 - плафон освещения салона левый
Е6 - плафон освещения салона правый
Е7 - плафон освещения багажника
Е9 - лампа освещения перчаточного ящика

(помечено красненьким  )

эть по-моему из ЭТО ДЕЛАЕТСЯ ТАК
она у мя еще в более херовом качестве, ваще нечитаемая, ибо отпечатана на форматах А5
ну вот мя тут и смущает разводка освещения бардачка... откуда-то оно непонятно питалово приходит

ну вот мя тут и смущает разводка освещения бардачка... откуда-то оно непонятно питалово приходит

ща найдем...

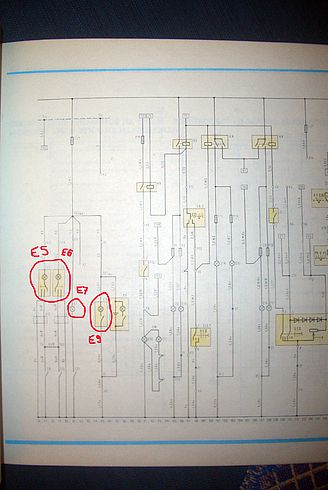

пришел домой нашел другую книжку...
сфоткал... качество еще хуже  ... ноооо...
ДЕРЖИ:

О, супер. А схемка-то отличается от предыдущей. Видать несколько исполнений было.
Е8 - это я так понимаю та самая опциональная переноска? а чего там батарея делает?

Так. Отписываюсь о результатах сегодняшних изысканий.
Бардачок работает начиная уже с первого положения ключа (если считать с нуля). Таки буду наверное переделывать по последней схемке, посажу параллельно Е8. Неохота колхозить, но  проследить провод боюсь не получится - там дохрена серо-фиолетовых.

Подсветка в багажнике - проверил по схеме - никакого колхоза, везде родные провода. Управление - только по концевику.

Подсветка в салоне теперь работает как положено:-) коротил на массу провод сигналки, проброшенный от концевика задней левой двери на концевик багажника
минусы... в смысле офтоп...  безнадежно похоронил сигналку. вернее, демонтировал половину ее проводки... но другого выхода пока не нашел.
наколхожено шо пипец, страшно трогать было... вот теперь думаю новую проводку под нее ложить.

Е8 - это я так понимаю та самая опциональная переноска?

она самая...

...а чего там батарея делает?

видимо переноска должна работать и без аккумулятора... сложно сказать... у меня ее нет...

видимо переноска должна работать и без аккумулятора... сложно сказать... у меня ее нет...

Посмотри в соседней теме про разъём в бардачке!

у меня тоже в бардачке свет работает только при 1 положении ключа,(325ix 1989г.в.), а вот у отчима (316 1985г.в.) горит и без ключика...

ну видно зависит от реализации схемы, для первого и второго перехода соответственно...
я закончил тем, что протянул параллельно красно-зеленый провод провод параллельно питанию фонарика. вывел из разветвления в центральной части торпеды (над магнитолой там местечко есть, где изначально разводка раздваивается, на часы и фонарик).
Ну и подключил светильник к нему. старый не убирал - мало ли.
