Тема: Фото блока предохранителей E30 M20В20, 84 г.в., цветное, нужно

Всем доброго времени суток!
В выходные на сервисе сдернули все предохранители, и типа бумажку потеряли как они там стояли
Может кто выслать вид сверху этого блока?
Немного странный вопрос, согласен, но тем не менее.........
Заранее спасибо....

Всем доброго времени суток!
В выходные на сервисе сдернули все предохранители, и типа бумажку потеряли как они там стояли
Может кто выслать вид сверху этого блока?
Немного странный вопрос, согласен, но тем не менее.........
Заранее спасибо....

Гмк! тебе обязательно от M20B20 84г.в.?

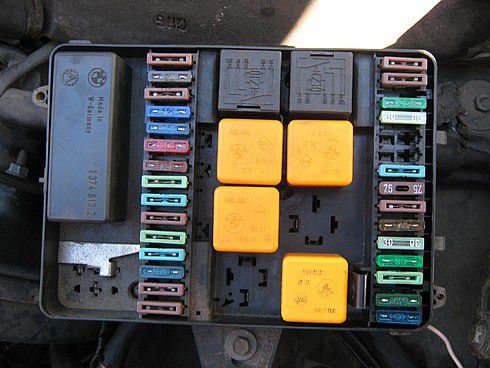

Вот тебе от моего ИКСа. Блок стандартный.


Только наминал предохранителя номер 10 не 10 а 7.5 - недавно заменил, другого не было...

вот К4 и К8 это и есть на противотуманки

вот К4 и К8 это и есть на противотуманки

К4 это реле включения ближнего света. К8 на противотуманки, К9 задние ПТФ.

а у миня нет К9, а К8 на задние

а у миня нет К9, а К8 на задние

К9 нету у большинства! Как недавно писал Раби, что это для каких-то стран, для выключения ЗПТФ при включении дальнего света. У остальных как у меня перемычка. К8 работает и на ППТФ и на ЗПТФ, так как последние не включаются без первых, при наличае обоих на машине.

а у миня и перемычки нету и реле нет К9 - пусто, а без К8 не работает ЗПТФ
Сообщение склеено: 06 Апреля 2009, 14:54:16

Сообщение склеено: 06 Апреля 2009, 14:54:26
у миня одна кнопка

Ну наверное по этому у тебя и такая штука, что кнопка одинарная...

когда то на форуме был список всех релюх в шитке расписан, где найти не могу..... мож есть у кого?

у этцольда есть
книга дома, руки дойдут - выложу страничку

Всем огромное спасибо. Ессно не обязательно именно от такого г.в.  Просто уточнил, если вдруг, они разные))))))
Спасибо!

Да вроде одинаковые! Есть только несколько вариаций наминала, на несколько предохранителей в зависимости от опций.

Ну и что бы уже закончить, вчера навтыкал все как на фотке у Viktora I, спасибо, кстати, еще раз,  все заработало, загорелось, ну и на заправке вытащил парня из такой же, залезли в капот, все один в один сошлось. За исключением... у нас почему то в дефиците дробные предохранители, на 7,5 и еще какие-то, вообщем у всех только 4 цвета, на 10, 15, 20, 30 ампер. Но даже моих знаний в электрике хватает что бы понять что в такой замене ничего страшного нет.
Удачи всем на дорогах и в жизни....

Ну и что бы уже закончить, вчера навтыкал все как на фотке у Viktora I, спасибо, кстати, еще раз,  все заработало, загорелось, ну и на заправке вытащил парня из такой же, залезли в капот, все один в один сошлось. За исключением... у нас почему то в дефиците дробные предохранители, на 7,5 и еще какие-то, вообщем у всех только 4 цвета, на 10, 15, 20, 30 ампер. Но даже моих знаний в электрике хватает что бы понять что в такой замене ничего страшного нет.
Удачи всем на дорогах и в жизни....

Не за что! Хорошо что всё ОК! Тоже думаю что ничего особо страшного в замене 7.5 на 10 не будет (иначе не воткнул бы себе один такой).

Тоже думаю что ничего особо страшного в замене 7.5 на 10 не будет (иначе не воткнул бы себе один такой).

а я не соглашусь с этим!)
не давно у миня загорелась проводка (20 см провада, вовремя среогировал, выключил зажигание)...предыдущмий хозяин подключил основной провод питания магнитафона от плафона бардачка....
иногда при включении зажигания сбивались настройки магнитолы (не адекватно сибя вела она).... грешил на мажок... сгорел пред нужного наминала по мануалу.... думал раз горит это, поставлю на единицу больше, в итоге загорелось....
Сообщение склеено: 07 Апреля 2009, 10:38:45

а я не соглашусь с этим!)
не давно у миня загорелась проводка (20 см провада, вовремя среогировал, выключил зажигание)...предыдущмий хозяин подключил основной провод питания магнитафона от плафона бардачка....
иногда при включении зажигания сбивались настройки магнитолы (не адекватно сибя вела она).... грешил на мажок... сгорел пред нужного наминала по мануалу.... думал раз горит это, поставлю на единицу больше, в итоге загорелось....
Сообщение склеено: 07 Апреля 2009, 09:38:45

Ну мы не ведём речь о колхозе, мы предпологаем что нагрузка на цепь идёт номинальная! ИМХО 2.5 ампера не так много. Вот на 5 больше уже не стоит ставить.

К4 это реле включения ближнего света. К8 на противотуманки, К9 задние ПТФ.

ознакамливаемся /go.php?l=aHR0cHM6Ly93d3cuZTMwY2x1Yi5ydS9mb3J1bS9pbmRleC5waHA/dG9waWM9MzE3MDIubXNnNTI1NDg4I21zZzUyNTQ4OA==
Спсибо Canony

под колодками реле и предохранителей, внутри блока предохранителей, обнаружил два разъема, на одном провода желто-черный и фиолетово-черный. на другом зелено-черный и бело-черный. разъемы между собой могут соединяться, один в другой, но у меня они в разъедененном состоянии. кто то может подскажет это так и должно быть? для чего они там ? схемы все пересмотрел - не могу понять для чего они.

вскрывал свой блок тоже нашол аккуратно сложенные разьемы. ждем ответа для чего они.

Подскажите что за релюхи 3шт. Между основным блоком предохранителей и воздушным фильтром? И где реле посмотреть на поворотники?...help.

три релюхи как на фотке?

прерыватель поворотников находится под кожухом рулевой колонки, рядом с замком зажигания
