Тема: Изменеие яркости и цвета подсветки приборки (фотоотчет)

Во время пропайки приборной панели решил изменить подсветку приборов.
Для этого понадобится:
паяльник
разные отвертки
горсть светодиодов (по поводу цвета, я брал красные, а так на любителя)
немного проводков
тестер (важно не перепутать полярность)
термоклей
по волможности не кривые руки
и примерно 2 часа свободного времени.

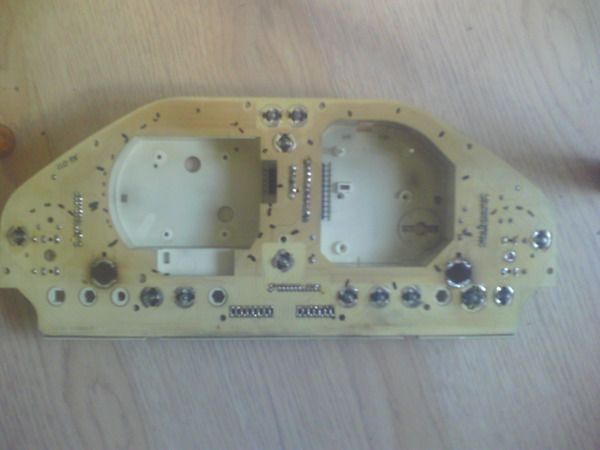

На плате размечаем, где будут стоять светодиоды

(желательно размещать таким образом, чтобы они оказывались под цифрами)
При помощи термоклея закрепляем светодиоды на плате

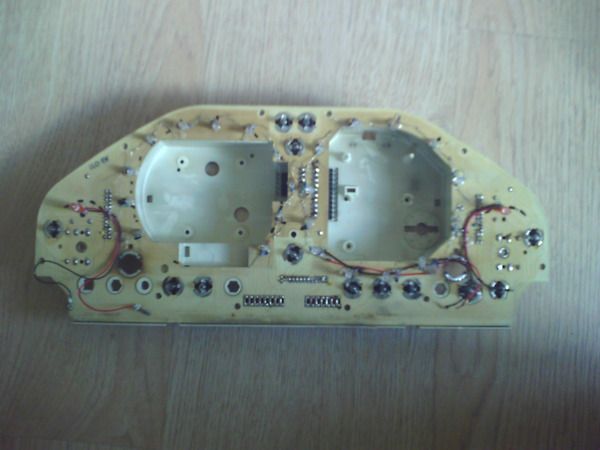

Далее пропаиваем ножки светодиодов параллельно, и припаиваем к "+" и "-" платы
(на плате нижние контакты на лампочках подсветки - это "-")

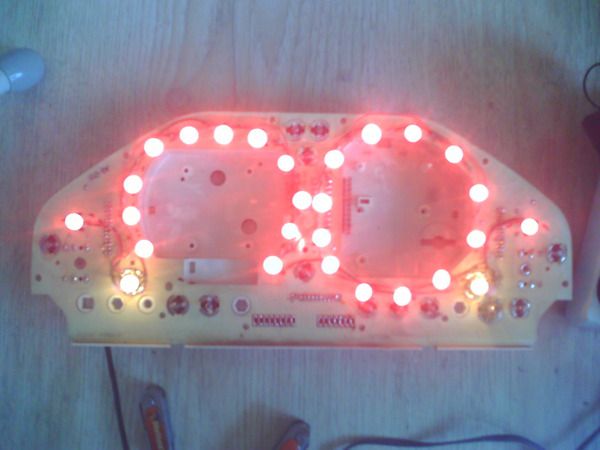

Проверяем работоспособность

(я для этого использовал 12в блок питания, но у него не хватает тока для нормальной подсветки стрелок)

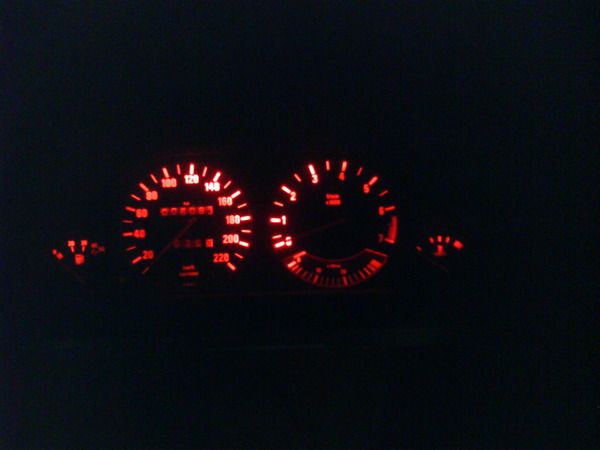

Затем собираем и проверяем на собраной приборке

На машине яркость регулируется штатной кнопкой.

а это на фото не равномерно светит или так и есть?

да с засветкой надо еще работать......вытащи пластик из приборов, заматуй с одной стороны и покрась белым с другой......засветка будет поровней.......

какие светодиоды использовал?

Не очень ровная получилась со стороны спидометра. Просто потом надо будет вставить рассеиватели из матового оргстекла (это наиболее трудоемкий, но и наилучший вариант), или подбирать углы наклона светодиодов для более равномерной засветки шкалы.
Светодиоды брал в автомагазине (они уже с резисторами под 12-14В)

а стрелки так и останутся темные?

Для стрелок идет штатная подсветка, а эти лампочки мой блок питания не тянет (на машине еще не фоткал).
Или если найду стрелки от е34 (они из оргстекла), то они и сами нормально засветятся.

Просто потом надо будет вставить рассеиватели из матового оргстекла (это наиболее трудоемкий, но и наилучший вариант),

таки в чем проблема.....там уже стоят рассеиватели из оргстекла.....осталось достать и пройтись шкуркой....делов на 5 минут

есть уже матовые изначально светодиоды они дают хороший рассеяный свет, сам покупал правда не в приборку, обычно лежат в той-же коробке что и такие

неплохо, но думаю было бы прикольней, если яркость как то завязать на оборотах...

есть уже матовые изначально светодиоды они дают хороший рассеяный свет, сам покупал правда не в приборку, обычно лежат в той-же коробке что и такие

ну тогда давайте начнем с того, что в бриборку надо было совсем другой тип диодов втыкать......на них обычно используют smd...у них и угол побольше... до 120 градусов и поменьше они

как по мне, так и заводской яркости вполне хватает,ярче не нужно! зачем изобретать велосипед!?

выкидываем колпачки и ставим оранжевые лампочки 5Вт. ФИРМЕННЫЕ. ВУАЛЯ!

а вот моя приборка

на второй фотке лучше подсвечивает, а вот датчики ваше не видно...

У тибя регулируеться яркость?

на первой фотке просто разные блики от вспышки фотика пошли,поэтому  на второй фотке, фоткал без вспышки и в ночном режиме,и с уменьшенной яркостью подсветки приборки.

хз, меня моя подсветка прет) все оранжевое, а стрелки в темноте становятся красными))) кароче имхо нехрен колхозить диоды, но автору за работу, как говорит молодежь, "зачет")

хз, меня моя подсветка прет) все оранжевое, а стрелки в темноте становятся красными))) кароче имхо нехрен колхозить диоды, но автору за работу, как говорит молодежь, "зачет")

ну у тибя ваще у единственого такое чудо))))))

а чо том у махмутека за чудо?

А у меня вот какая:
«Машина» на Яндекс.Фотках

а может диоды надо было повернуть напрявлющей "линзой" к кольцу из орг стекла (то которое под спидомтером и тахометром по кругу)?
у каждого светодиода верхнаяя часть полукруглая - она как линза, особенно у прозрачных светодиодов.
И по ходу если по кругу поставить разного цвета светодиоды, да еще и разной интенсивности - то можносоздать градиентную шкалу...
это вопрос для любителей. я себе поставил обычные лампочки на 5W яркости хватает с головой.
но за проделанную работы - респект!

как по мне надо еще стрелки чтоб светились
я привык чтоб тускло светило...

колхоз так колхоз

надо просто светодиоды размещать плотнее по кругу и тогда свечение будет равномерным для этого есть специальные платы под smd светодиоды? со стрелками проблема - их не подсветить.. надо ставить от другой машины( чтобы палочка стрелки не наклеена была сверху на маленький кружочек
а была полностью прозрачная, чтобы можно было на специальной плате разместить за этим кружочком светодиоды)

а вот моя приборка

вот здесь получилось супер только стрелки еще нужно поменять, а так как почти абтитрон))) зачет!!!

вот сколько смотрел фоток тюнинга приборки, лучше оригинала ничего не видел!!
