Тема: Передняя распорка

с чего ей мешать )) это на М42 распорка ) типичная ) всё должно быть в ажуре )

  Показалось, что очень высокая. Наверное такой ракурс фотографии и искажение фотооптикой.

  Показалось, что очень высокая. Наверное такой ракурс фотографии и искажение фотооптикой.

+1 , смотрится вполне нормально

+1 , смотрится вполне нормально

да не плохой такой лом под капотом

Ну вот обещанные чертежи с коментариями и фотками:

/go.php?l=aHR0cHM6Ly93d3cuZTMwY2x1Yi5ydS9mb3J1bS9pbmRleC5waHA/dG9waWM9MTc4MjAubXNnNjYzNDg0I21zZzY2MzQ4NA==

Ну вот обещанные чертежи с коментариями и фотками:

/go.php?l=aHR0cHM6Ly93d3cuZTMwY2x1Yi5ydS9mb3J1bS9pbmRleC5waHA/dG9waWM9MTc4MjAubXNnNjYzNDg0I21zZzY2MzQ4NA==

  Толково и грамотно сделано. Молодец! +1

Ну вот обещанные чертежи с коментариями и фотками:

/go.php?l=aHR0cHM6Ly93d3cuZTMwY2x1Yi5ydS9mb3J1bS9pbmRleC5waHA/dG9waWM9MTc4MjAubXNnNjYzNDg0I21zZzY2MzQ4NA==

да респект...красиво, грамотно и аккуратно)))

Супер!

помогите разобраться с размерами между передними чашками чтобы толком измерить

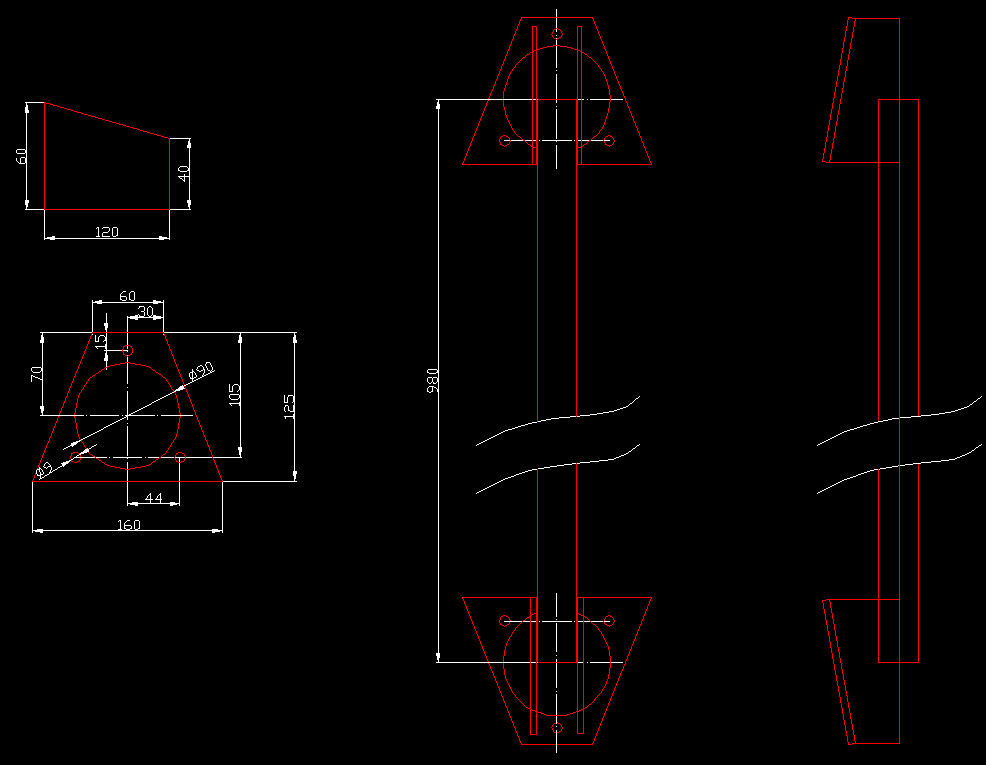

вот на этой картинке распорки видим 980мм между центрами. если отнять 2х35 то получится 910 между внутренними гайками.


а вот на этой картинке от конструкторов видим другие размеры
на нижней - 920 между внутренними гайками, а на среднем эскизе - 1002 между центрами.


Где же истина, сколько должно быть между внутренними гайками передних чашек?
Почему разные источники дают противоречивую инфу?

прежде всего ты сравниваешь чертеж кузова и чертеж распорки. сдается мне что чертеж кузова более точен , а чертеж распорки сделан немного с запасом ибо лучше сделать распорку чуть меньше и одеть на своё место , притянув болтами , чем сделать ее больше , кричать что сошлись стаканы и париться как их развести. ИМХО. другого обьяснения я пока не нашел.

а може просто у человека, который делал чертеж распорки, не вытянуты стаканы и он соответственно делал распорку по своей авто?

оставим только вторую часть информации - конструкторскую.
какое должно быть в идеале растояние между внутренними гайками на чашках?
920, как на нижнем эскизе или 100-2*Х как по информации со средней картинки? (где Х-растояние от центра до гайки, вроде там не 4см???)

а про чертеж распорки интересно получается - на эту картинку ссылаются все темы по распоркам на этом форуме, многие признанные знатоки на нее указывают, а размеры на ней оказываются совсем неверными??? и Х там не 4см, а 3.5см, что при учете обоих сторон дает лишний 1см - где истина?

а вот на этой картинке от конструкторов видим другие размеры
на нижней - 920 между внутренними гайками, а на среднем эскизе - 1002 между центрами.

Ну на чертеже из каталога между внутренними гайками не 920, а 930 мм, а в осях стоек 1002 т.е. Х=36мм
Я как-то больше доверяю размерам из каталога, поэтому в своих чертежах и ссылался на него. Тем более , что проверил все размеры по своей машине. Она конечно не эталон, но все размеры сошлись, пару размеров с погрешностью 1-2 мм - и это скорее всенго погрешность самих измерений.
А на верхнем чертеже,который фигурирует практически на всех сайтах  вообще какая то лажа нарисована - скорее всего под конкретную машину со сложившимися стаканами. Да и на вид стрем какой то...ИМХО
Именно поэтому и решил сделать нормальные чертежи...

930 должно быть! 4 распорки делал так!  или у всех на одно расстояние сошлись бесследно?

оно всё конечно хорошо... но я бы советовал делать распорку регулируемой.... потому как её надо ставить немного внатяг... закажите токарю винт с гайками и пусть аннодирует.. и красиво и эффективно...

Дело верное! Но у меня в городе одит токарь и тот не внушает доверия никакого!

ну блин все же люди... попроси может у кого есть... помогут...

К дяхану в Рыб порт сгоняю по весне! Наточим! И поварим из нержавейки!
Сообщение склеено: 09 Января 2010, 00:05:49
К дяхану в Рыб порт сгоняю по весне! Наточим! И поварим из нержавейки!  еще хочу упоры стаканов!

930 должно быть! 4 распорки делал так!

а как правильно измерить на М40 - не снимать же впуск для этого - он мешает прямому обзору расстояния между чашками для измерения, как правильно мерить?

а как правильно измерить на М40 - не снимать же впуск для этого - он мешает прямому обзору расстояния между чашками для измерения, как правильно мерить?

по GPS !

по GPS !

шютниГ
у тя жпс какую точность выдает - сотые секунды? и как они изменяютса? - сотая за 3-4метра.
или у тибя жпс высокоточный как у киллера-снайпира, и наклон влево-вправо ведет к изменений показаний жпс?? или чашки у тебя на 3-4м стоят что можно их жпсом померить

все понятно - измеряем приблизительно, не снимать же двиг для этого...

шютниГ
у тя жпс какую точность выдает - сотые секунды? и как они изменяютса? - сотая за 3-4метра.
или у тибя жпс высокоточный как у киллера-снайпира, и наклон влево-вправо ведет к изменений показаний жпс?? или чашки у тебя на 3-4м стоят что можно их жпсом померить

все понятно - измеряем приблизительно, не снимать же двиг для этого...

самто понял что сказал?

если усиливать кузов то усиливать надо все............потому что тут нагрузки будет меньше из-за распорки и вся энергия перейдет на другие места ИХМО
а при аварии в бочину........ударят не слабо,ладно уж одна сторона уйдет от удара,но распорка увидет и вторую)!и ремонта в два раза больше...

самто понял что сказал?

ято понял, а ты тоже жпсом меряешь расстояние меньше одного метра
Сообщение склеено: 11 Января 2010, 19:10:39

если усиливать кузов то усиливать надо все............

ты хошь сказать, что усиливать от завала нужно локально на том ле лонже?

Тарик писал как усиливать глобально!
Сообщение склеено: 11 Января 2010, 18:36:10
Мерять можно проволкой! Выгибая ее на центрах колпачков под углом! Получится "п" шириной 93 см!
Сообщение склеено: 11 Января 2010, 19:38:15
А если ссыш стукнуться, то не стоит и из гаража выезжать!

а при аварии в бочину........ударят не слабо,ладно уж одна сторона уйдет от удара,но распорка увидет и вторую)!и ремонта в два раза больше...

Для этого придумали алюминевые распорки, которые гнутся при аварии.
