Тема: БК на 13 кнопок как подключить?

Ребята, помогите разобраться с проводами. Приобрёл БК, но шлейф обрезан.  Может есть схема по цветам проводов. Или если кому не лень напишите типа жёлтый провод - пин2 на приборке, зелёный - пин такой-то(так для примера).
Сообщение склеено: 09 Февраля 2010, 20:49:41
Или хотя бы как питание подключить что бы часы хотя бы работали

сорри за офтоп,а че денег отдал за бк?

30$

"Что это" - у меня это не подключенно - все работает.
Тоже поставил бк на 13кн

К нему идет гонг на оповещение, блок штатной сигнализации и ручка с ТОРЦЕВЫМ ПЕРЕКЛЮЧАТЕЛЕМ вместо старой на поворотники и на датчик окружающей температуры
Так что либо схема - либо комуто придеться раздербанить косу поводки б/к

P.S. - Кста из америки припер)) ??


Сам недавно ставил, тебе надо к нему еще купить проводку, ручку поворотника с кнопкой и блок управления:черная коробка. удачи!!!

А может кто-то сфоткает колодку которая в приборку втыкается. Как-то так чтобы цвета проводков были видны.

По каким проводкам идёт питание что бы хоть часы засветились?
Сообщение склеено: 11 Февраля 2010, 18:50:48

Сообщение склеено: 11 Февраля 2010, 19:51:40
?

?

Недавно купил в полном комплекте, буду на днях в гараже сфотаю. Тебе что надо, тока что в приборку вставляется?

Недавно купил в полном комплекте, буду на днях в гараже сфотаю. Тебе что надо, тока что в приборку вставляется?

И где обещанные фотки?

Черный блок куда прикручивается штатно к чему?

Черный блок куда прикручивается штатно к чему?

к пластиковому кронштейну, этот кронштейн идет в совмещении с держалкой разъема доп оборудования.

вот в этом сообщении фотка есть:
https://www.e30club.ru/forum/index.php/topic,61360.msg1314898.html#msg1314898

к пластиковому кронштейну, этот кронштейн идет в совмещении с держалкой разъема доп оборудования.

вот в этом сообщении фотка есть:
[url]https://www.e30club.ru/forum/index.php/topic,61360.msg1314898.html#msg1314898[/url]

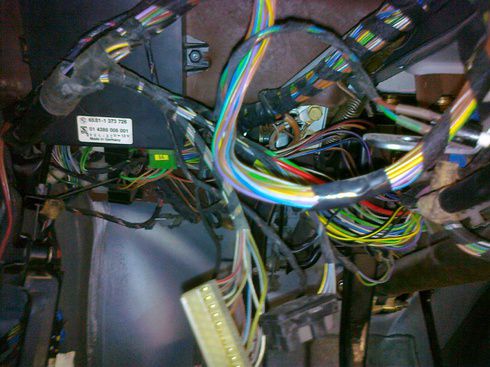

пестёшь пля!!! щас найду фото куда он шкерится))) это с завода так должно быть!!!

все понимают что это около рулевой колонки?))под торпедой)над общим пластиковым кронштейном для разьёмов

пестёшь пля!!! щас найду фото куда он шкерится))) это с завода так должно быть!!!

все понимают что это около рулевой колонки?))под торпедой)над общим пластиковым кронштейном для разьёмов

ООО, спасибо тебе добрый человек, лови +
Может еще подскажешь куда крепится блок круиза?

ООО, спасибо тебе добрый человек, лови +
Может еще подскажешь куда крепится блок круиза?

у мну нет такого ништяка

Глупый вопрос - имеем бк+ проводку к нему.
Что еще необходимо для примитивного функционирования? Пока достаточно часов.
Потом докуплю все до комплекта...
