Тема: схема подключения ВВ проводов.

м20.

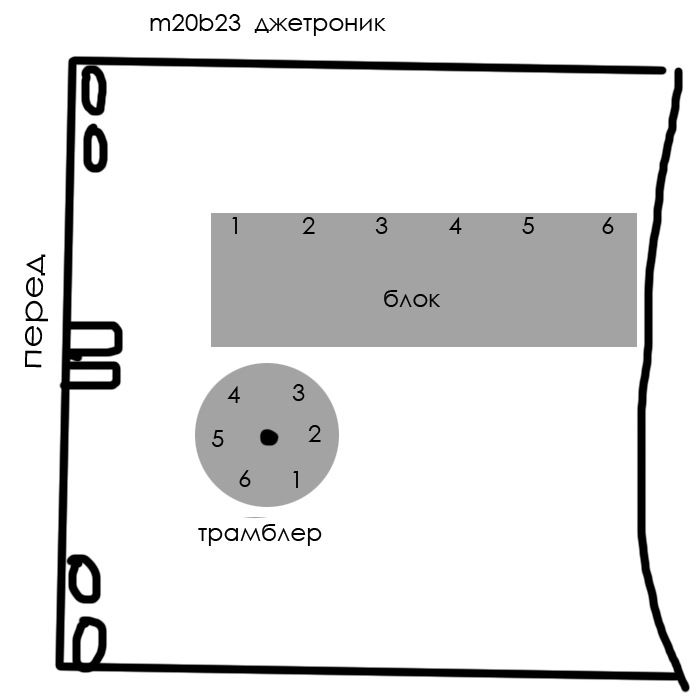

большая просьба скажите как провода подключать? в какую сторону бегунок крутится? намучался уже с ними. В поиске нашел только одну схему но она не подошла
какой куда?

а на торце крышки распределителя выпуклых маленьких цифирек нет?

м20.
большая просьба скажите как провода подключать? в какую сторону бегунок крутится? намучался уже с ними. В поиске нашел только одну схему но она не подошла
какой куда?

Крутится по часовой, на крышке трамлера есть цифирки, и 1 цилиндр примерно где у тебя четвертый по схеме, а по определится какой провод на какой цилиндр идет можно с помощью тестера путем прозвонки.

какой провод на какой цилиндр идет можно с помощью тестера путем прозвонки.

или обычной лапмочкой 12В, т.е. контролькой

или обычной лапмочкой 12В, т.е. контролькой

У проводов ВВ сопротивление большое, контролька не покажет.

Кстати, контролька из диода справится с задачей на 5 баллов.
Объясняю: обычный диод подключается на 12 вольт через сопротивление порядка 1 кОм, что приблизительно равно сопротивлению ВВ провода.

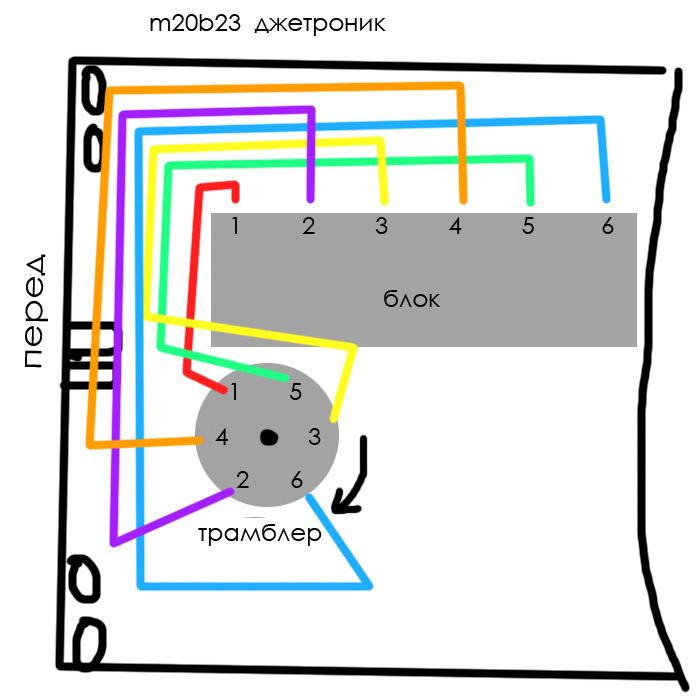

Порядок работы цилиндров 1-5-3-6-2-4

верно?

Невероятный случай))
Как тебе удалось соединить цифирки, не перепутав полоски?
Поделись опытом. Многим на форуме будет полезно.

)) это шутка конечно.

а по теме. конечно на рисунке все верно. теперь твоя задача не перепутать эту конструкцию на автомобиле. уверяю, это будет построить сложнее, но реально.

а по теме. конечно на рисунке все верно. теперь твоя задача не перепутать эту конструкцию на автомобиле. уверяю, это будет построить сложнее, но реально.

Да нет сложностей, работа 10 минут, главное наугад не тыкать "авось попаду правильно", а пользоваться приборами.

Невероятный случай))
Как тебе удалось соединить цифирки, не перепутав полоски?
Поделись опытом. Многим на форуме будет полезно.

)) это шутка конечно.

интересно другое - почему он сначала нарисовал КРАСНУЮ, затем ЗЕЛЕНУЮ, затем ЖОЛТУЮ и тд... ??
и почему чорная линия разомкнута

интересно другое - почему он сначала нарисовал КРАСНУЮ, затем ЗЕЛЕНУЮ, затем ЖОЛТУЮ и тд... ??
и почему чорная линия разомкнута

это таинственные баварские настенные рисунки, их не понять... я отыскал их в древней библиотеке Мюнхена...

Подскажите пожалуйста схему ВВ проводов на М40

Подскажите пожалуйста схему ВВ проводов на М40

возьми керамическую оранжевую наружную крышку распределителя м40, на которой пять пальцев торчат.
поверни пальцами к своим глазам и на торце между пальцами и ладошкам увидь цифры, или если со зрением слабо, то их можно намацать, как слепые книги читают... удачи!;)

ну хоть убейте, нет у меня никаких чисел на крышке!!! даже производитель не написан.
кто подскажет на м40

ну хоть убейте, нет у меня никаких чисел на крышке!!! даже производитель не написан.
кто подскажет на м40

Крышка не оригинал.

Невероятный случай))
Как тебе удалось соединить цифирки, не перепутав полоски?
Поделись опытом. Многим на форуме будет полезно.

)) это шутка конечно.

а по теме. конечно на рисунке все верно. теперь твоя задача не перепутать эту конструкцию на автомобиле. уверяю, это будет построить сложнее, но реально.

хах, невольно подумал хорошо что у меня 4 цил. двигатель))))) вообще не было проблем с подключение проводов

Крышка не оригинал.

ну то что она не оригинал, я знаю. раньше была бош, там были цифры.
сейчас подключил 1-3-катушка-4-2
