Автор Тема: [M10LE-Jetronic 1.8(4cyl.)]Схема проводки, питание моторной проводки  (Прочитано 4846 раз)

0 Пользователей и 1 Гость просматривают эту тему.

  • Новенький
  • Сообщений: 3
  • Репутация +0/-0
  • Пол: Мужской
  • Локация: Украина, Одесса
« : 26 Февраля 2017, 07:09:47 »
Всем доброго времени суток! Двигатель 1.8 (4E A/B) 318i 77кВт 4 Цилиндра, LE Jetronic, с пусковой форсункой.
 Помогите разобраться со схемой, а именно, как правильно запитать всю подкапотную проводку и блок? На какие провода и что должно приходить? Установили двигатель и на него установили проводку, подключили вроде всё-да не всё - нету плюса на форсунках при включенном зажигании при прокруте тоже нету. Искра есть. Проводка с двумя главными релюхами, а не с одной как на схеме, обе щёлкают.
Правильной и цветной схемы нигде нет, в последней автодате, и даже в базе WDS.
Ещё вопрос, должны ли быть какие-то перемычки на диагностической фишке? Сколько плюсов должно с замка приходящих быть?
На каких цветах что?  :-[На фото провода которые подходят к двум главным реле.
Всё снято с рабочей машины.   Где-то чего-то не хватает, но не можем найти где...
Заранее спасибо!
« Последнее редактирование: 27 Февраля 2017, 10:31:25 от invix
»
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0

Рекомендуем почитать по теме [M10LE-Jetronic 1.8(4cyl.)]Схема проводки, питание моторной проводки

  • Гонсчик на М3
  • *
  • Сообщений: 6083
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:49
« Ответ #1 : 26 Февраля 2017, 18:16:51 »

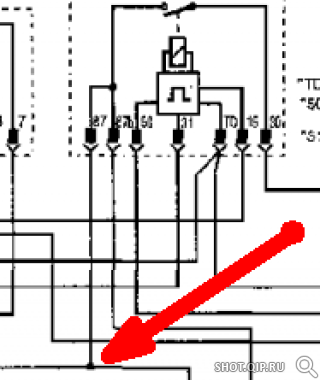

Тебе надо разобраться с реле бензонасоса. Оно - мутное по своей природе. Т.е. включается при наличии сигналов от датчика коленвала. Подает питание на бензонасос и форсунки. Вот в этой точке должно быть 12 вольт:


Можешь подать их напрямую с АКБ, посмотреть что получится. Бензонасос у тебя запускается? если подашь 12 вольт - должен включиться.
« Последнее редактирование: 26 Февраля 2017, 18:18:49 от vitko
»
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Новенький
  • Сообщений: 3
  • Репутация +0/-0
  • Пол: Мужской
  • Локация: Украина, Одесса
« Ответ #2 : 27 Февраля 2017, 01:50:36 »
Тебе надо разобраться с реле бензонасоса. Оно - мутное по своей природе. Т.е. включается при наличии сигналов от датчика коленвала. Подает питание на бензонасос и форсунки. Вот в этой точке должно быть 12 вольт:


Можешь подать их напрямую с АКБ, посмотреть что получится. Бензонасос у тебя запускается? если подашь 12 вольт - должен включиться.

Спасибо за ответ, бензонасос не подключён, установили пока отдельный, чисто для проверки, как запустим, уже подключим и его.
Ещё раз перемеряю напруги и отпишу.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Гонсчик на М3
  • *
  • Сообщений: 6083
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:49
« Ответ #3 : 27 Февраля 2017, 10:31:15 »

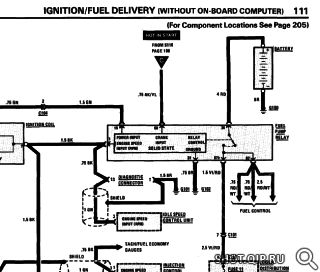

У меня на работе картинок побольше...
Я тебе еще подъясню. Смотри, у форсунки есть два провода - красный/белый и коричневый/желтый. Коричневый/желтый идет в мозги, а красный белый должен получать 12 вольт от реле бензонасоса. Вот на красный/белый для эксперимента можно напрямую подать 12 вольт.
Также описание колодки реле бензонасоса (какие цвета на нее приходят):
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Новенький
  • Сообщений: 3
  • Репутация +0/-0
  • Пол: Мужской
  • Локация: Украина, Одесса
« Ответ #4 : 28 Февраля 2017, 23:42:56 »
В общем перебрали всю проводку, поразматывали нашлось много окисленных скруток, нехватало одного плюса с 30-й клеммы на  реле.  Импульс и нужные плюсы тоже появились, движок завели)
Но обращаю внимание, что у нас в этой проводке вместо одного главного реле стоят две обычных совдеповских и они работают в паре(на фото видно разъёмы реле)
vitko, спасибо за советы!
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Гонсчик на М3
  • *
  • Сообщений: 6083
  • Репутация +305/-15
  • Пол: Мужской
  • Локация: МСКунцево
  • Возраст:49
« Ответ #5 : 01 Марта 2017, 11:14:53 »
vitko, спасибо за советы!
На здоровье! Совет - не деньги, можно дать ;)
  • Купе 1.6 90г, "Хмурый мальчик" - машина моей Миленькой
Любую БМВ можно немного подремонтировать на пару тысяч долларов.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Новенький
  • Сообщений: 125
  • Репутация +6/-0
  • Пол: Мужской
  • Локация: Челябинск
  • Возраст:37
« Ответ #6 : 07 Июля 2017, 16:43:52 »
На 3 фото у тебя 3 провода откусанных. Черный с синим должен идти на синий разъем приборки (вроде 7 пин), черно- желтый туда же (вроде на 11 пин). А зеленый это питание мозгов, может из-за этого мозг не выдает питание на форсунки.
  • BMW E30, 316, m10b18, sedan, 1986
