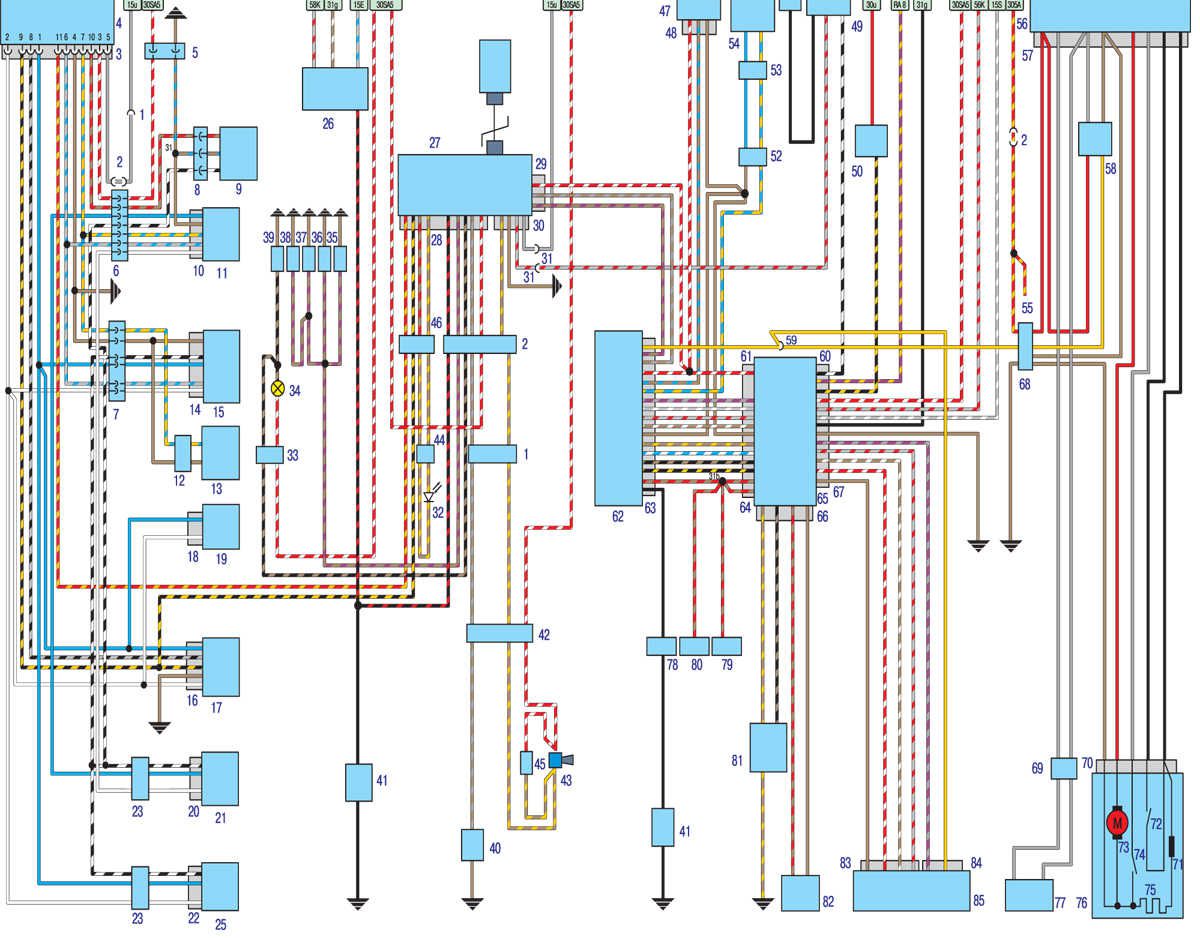

Электросхема центрального замка.
1. Контактный разъем
2. Контактный разъем для подключения
вспомогательного оборудования
3. Контактный разъем блока управления
центральным замком
4. Блок управления центральным замком
(торцевая плата на передней стойке кузова)
5. Контактный разъем провода от замка
двери водителя
6. Разъем 13-контактный от блока управления
центральным замком к проводке двери водителя
7. Контактный разъем от блока управления
центральным замком к проводке двери
пассажира
8. Контактный разъем от проводкм замка
двери водителя к переключателю
9. Переключатель центрального замка/
стопорныймеханизм (смонтирован на замке
двери водителя)
10. Разъем 6-контактный электропривода
замка двери водителя
11. Электропривод замка двери водителя
12. Контактный разъем микропереключателя
замка двери пассажира
13. Микропереключатель замка двери пассажира
14. Контактный разъем электропривода замка
двери пассажира
15. Электропривод замка двери пассажира
16. Разъем 6-контактный электропривода замка
крышки багажника
17. Электропривод замка крышки багажника
18. Разъем 6-контактный электропривода замка
заливной горловины бака
19. Электропривод замка заливной горловины
бака
20. Контактный разъем электропривода замка
задней левой двери
21. Электропривод замка задней левой двери
22. Разъем 6-контактный электропривода замка
задней правой двери
23. Разъем 7-контактный проводки задней
правой двери
24. Разъем 7-контактный проводки задней левой
двери
25. Электропривод замка задней правой двери
26. Переключатель обогревателя заднего стекла
27. Блок управления охранной сигнализацией
(слева на рулевой колонке)
28. Разъем 26-контактный блока управления
охранной сигнализацией
29. Разъем 4-контактный проводки монтажного
блока реле
30. Разъем 4-контактный блока управления
охранной сигнализацией
31. Контактный разъем главного
жгута проводов
32. Светодиод охранной сигнализации
33. Контактный разъем освещения багажного
отделения
34. Лампа освещения багажного отделения
35. Концевой переключатель передней левой
двери
36. Концевой переключатель передней правой
двери
37. Концевой переключатель задней
левой двери
38. Концевой переключатель задней
правой двери
39. Концевой переключатель багажного
отделения
40. Концевой переключатель капота
41. Обогреватель заднего стекла
42. Контактный разъем проводки бортового
компьютера/ охранной сигнализации
43. Звуковой сигнал
44. Контактный разъем светодиода
45. Диод
46. Контактный разъем проводки охранной
сигнализации/ центрального замка
47. Звуковая сигнализация (слева на
рулевой колонке)
48. Контактный разъем звуковой
сигнализации
49. Контактный разъем проводки
системы управления двигателем L-
Jetronic
50. Замок зажигания
51. Дистанционный переключатель
бортового компь.тера
52. Контактный разъем провода от
датчика температуры окружающего
воздуха к бортовому компьютеру
53. Контактный разъем провода к
датчику температуры окружающего
воздуха
54. Датчик температуры окружающего
воздуха
55. Контактный разъем провода
дополнительного обогревателя
наружной антенны
56. Блок управления обогревом
припаркованного автомобиля
(находится под правым сиденьем)
57. Контактный разъем блока
управления
58. Реле обогревателя
припаркованного автомобиля
59. Контактный разъем проводки
бортового компьютера/
дополнительного обогревателя
60, 61. Контактный разъем проводки
щитка приборов
62. Бортовой компьютер (находится
справа на щитке приборов)
63. Контактный разъем бортового
компьютера
64. Контактный разъем щитка
приборов
65. Щиток приборов
66. Контактный разъем щитка
приборов
67. Контактный разъем цифровых
часов
68. Контактный разъем провода
обогревателя
69. Контактный разъем проводки
топливного насоса
70. Контактный разъем проводки
обогревателя
71. Добавочный резистор
обогревателя
72. Датчик температуры
73. Электродвигатель обогревателя
74. Выключатель обогревателя
припаркованного автомобиля при
перегреве
75. Вставка обогревателя
припаркованного автомобиля
76. Блок обогревателя
77.Топливный насос
78. Контактный разъем
дистанционного переключателя
бортового компьютера
79. Контактный разъем регулятора
громкости в зависимости от
скорости
80. Контактный разъем провода
круиз-контроля
81. Датчик уровня топлива
82. Датчик скорости
83. Разъем 4-контактный провода
цифровых часов
84. Разъем 2-контактный провода
цифровых часов
85. Цифровые часы
