Тема: Помогите опознать разъемы проводов (для чего/откуда?)

Помогите опознать разъемы проводов (для чего/откуда?) Никак понять не могу.
Все эти провода находятся у ног водителя.

Вообще я пытаюсь починить электрозеркала, т.к. на них не приходит плюс. И у меня нет фишки задних противотуманных фонарей (ну и передних тоже =) ), хотя спереди провода от противотуманок имеются.

Спасибо, кто чем нить поможет!

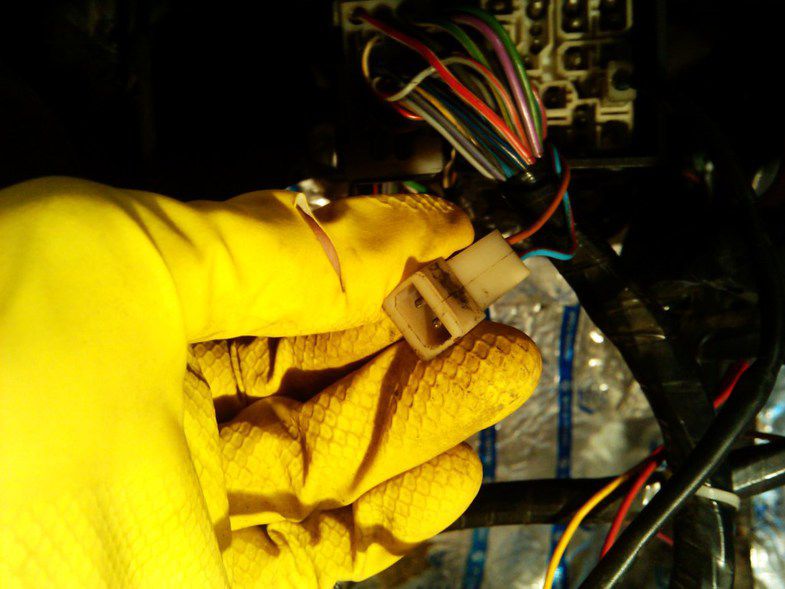

1) Разъем 1:

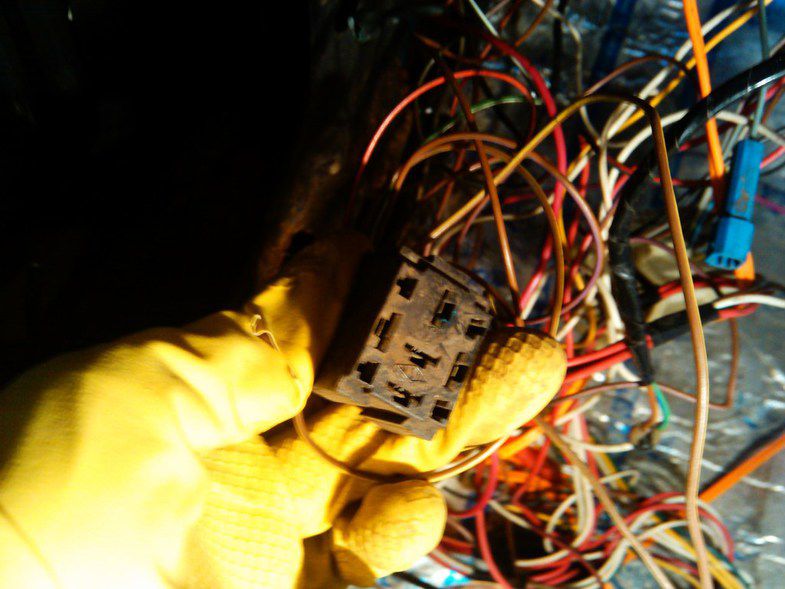

2) Разъем 2:

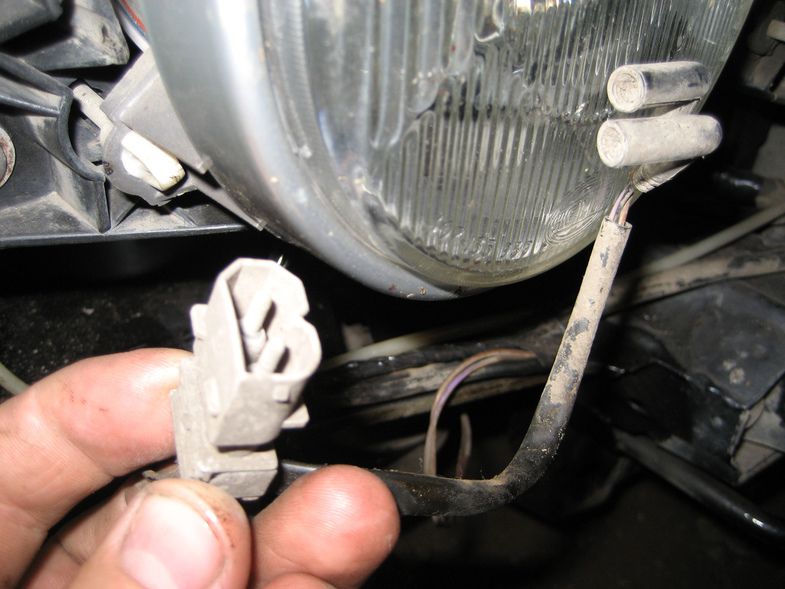

3) Разъем 3:



4) Разъем 4 (думаю, что это от блока центрального замка, которого у меня нет):

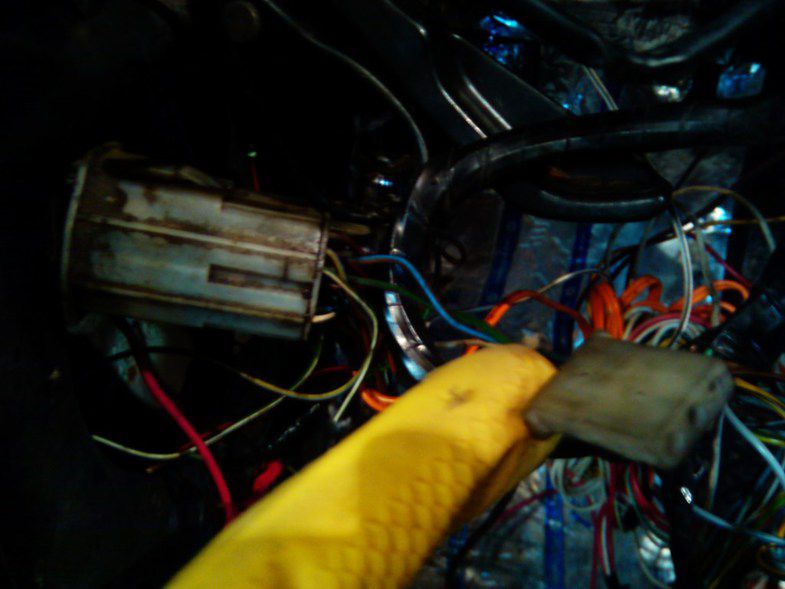

5) Разъем 5 (выходит из дверного переключателя: пластик, в котором все провода киснут):

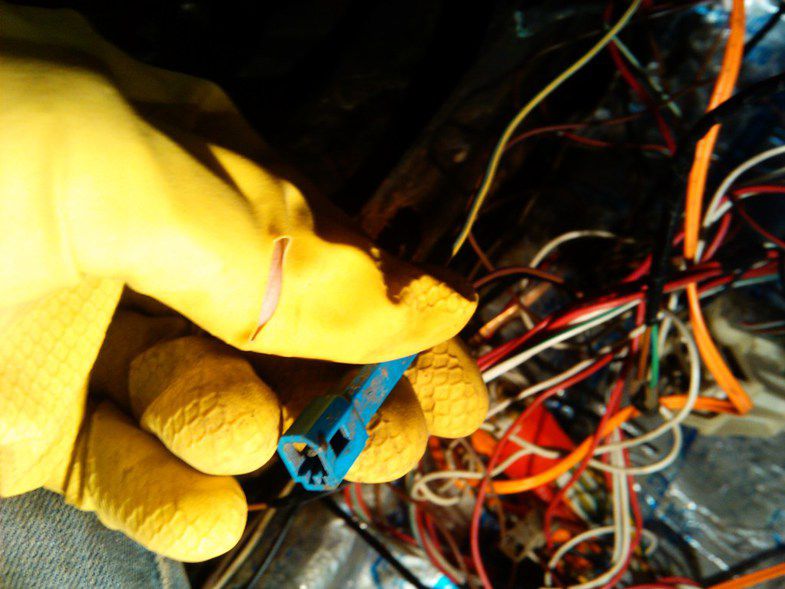

6) Три провода (идут от туда же, откуда и провода для переключения света: габариты/ближний/выкл)

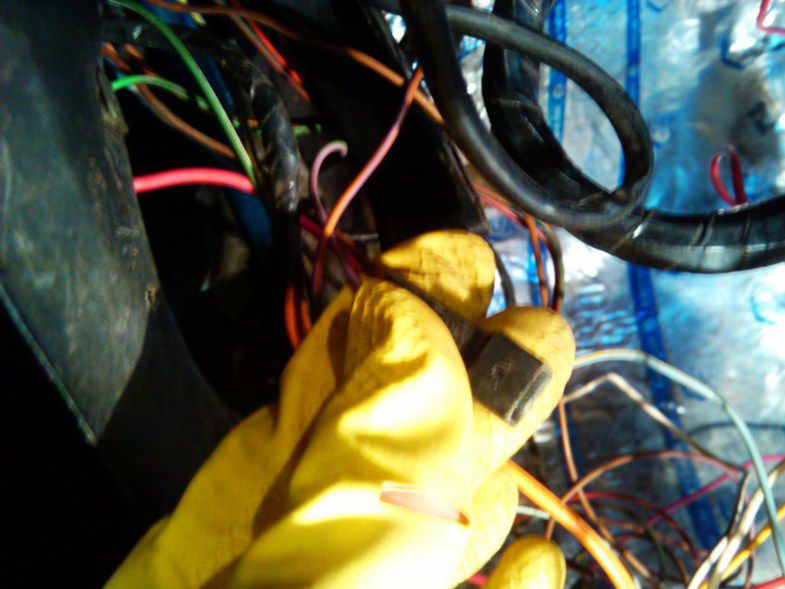

Скрутил их:

вот в этой моей аналогичной теме есть ответоы на некоторые твои вопросы:
https://www.e30club.ru/forum/index.php/topic,48195.0.html

+ к зеркалам подходит по 2-м красным/черным проводам. Скорее всего, накрылись контакты в разъеме, который в дверной стойке. Можно прокинуть обводной провод (бесплатно), можно починить разъем (детальки до 300 рублей в общей сложности)

особенно интересно 3. какой-то разъем под лампочку. нах она там ?

где там? это бардачек? вроде похоже на разъем кнопки освещения бардачка...а 1 и 2 обычно такие в нишах передних динамиков. Если это они, то синие для стоковых пищалок.

бардачок бардачок..

Уже выясняли - это части концевика бардачка.

на нем 12v должно быть?

Скорее масса.

Это смотря в какой момент.

свет в бардачке не работает, на этом концевике у меня 12v
объясните подробней как оно должно быть.

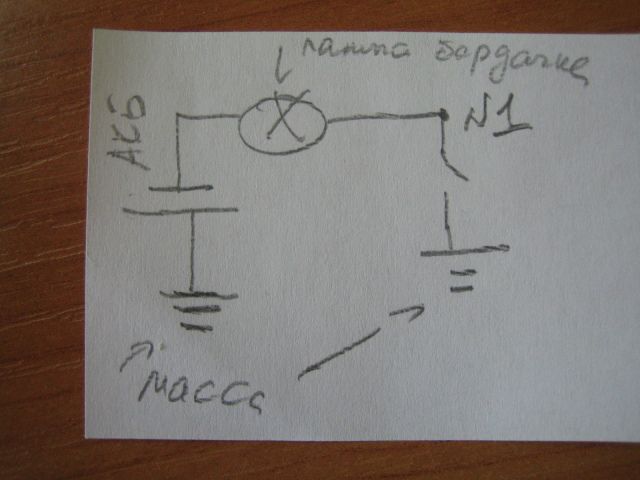

Встречный вопрос: какое напряжение должно быть в точке №1 на этой схеме? Батарея 12 вольт, выключатель разомкнут.
Такой же вопрос для положения "выключатель замкнут"?

Пока все сдесь  левая сторона авто, что за разьемы? Поворотник бампера и туманка подсоеденены. Фары тоже подключены.

Встречный вопрос: какое напряжение должно быть в точке №1 на этой схеме? Батарея 12 вольт, выключатель разомкнут.
Такой же вопрос для положения "выключатель замкнут"?

)))
глупо я вопрос поставил..
надо так:
какой детали не хватает? как он работает ?



Пока все сдесь  левая сторона авто, что за разьемы?

похоже на поворотник.)

Номер 3 подсветка бардачка.

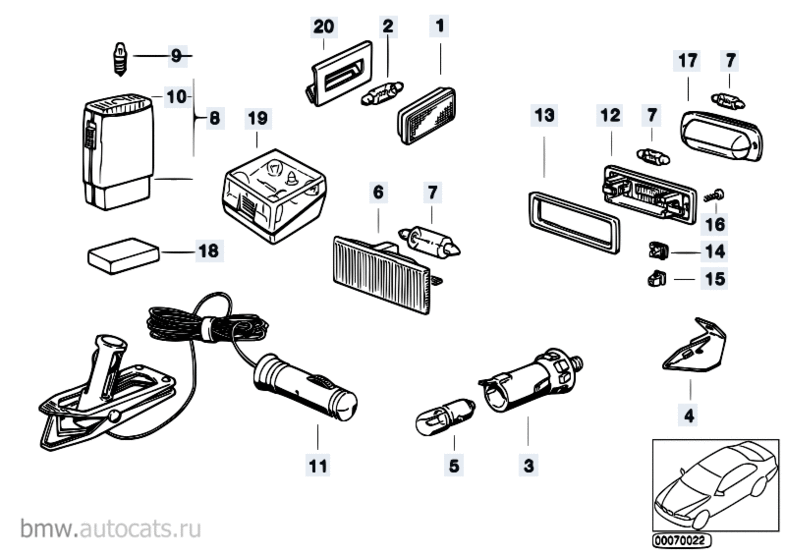

так там 2 лампочки?
6 и 3

похоже на поворотник.)

Нэээт. У меня тоже такие есть и болтаются. При рабочих поворотниках. Может это для дворников фар сделано?

Пока все сдесь  левая сторона авто, что за разьемы? Поворотник бампера и туманка подсоеденены.

похоже на обогрев форсунок омывателя лобовика

так там 2 лампочки?
6 и 3

6 багажник

6 багажник

ну, или что-то похожее на 6 )

3 это не лампочка, 3 это концевик.

По поводу разъёмов - там много таких фигурных, это омывайка, по 3 разъёма на фару, 1 на поворотник, 1 на ПТФ. Подогрев личинки и дворники фар идёт отдельными проводками включаемыми в разрыв разъёма моторчика омывайки.

А по поводу схемы - ну ты жжош тёзка! Под** прикольнул. Я даже знаю ответ, он правда не чётки.

3 это не лампочка, 3 это концевик.

т.е. лампочки там нет ?
я так себе его представил, после рассмотрения концевика и етк )
и тоже не понял зачем там лампа.

Нету её там.

Вероятно, в каких-то других машинах аналогичный концевик использовался и как патрон лампы, но не в е30.
