Тема: помогите опознать кнопки

Расскажите что это за кнопки? клацаю, не могу понять что они делают...
1 и 2

3 кнопка с красной каймой

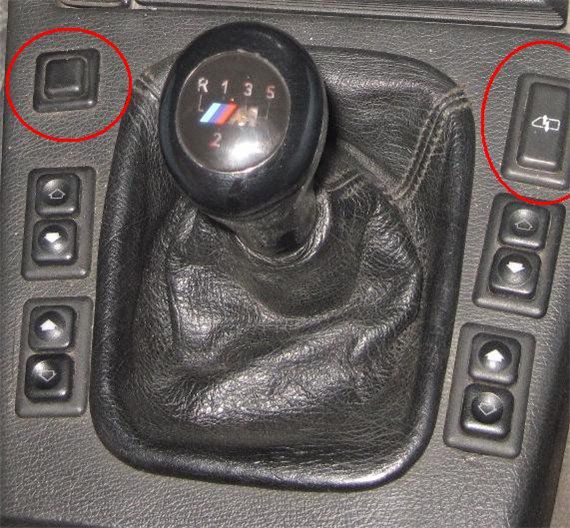

Мелкая слева-отключатель +,справа предохранитель от "неожиданного" опускания стекла.

На первой фотке слева квадратная кнопка блокирует (отключает) задние ЭСП, справа прямоугольная блокирует все ЭСП и в ней встроен автоматический предохранитель.
На второй фотке тот же автоматический предохранитель, но так он ставился на 1 переходе. На 2 переходе он ставился, как на первой фотке.

На первой фотке слева квадратная кнопка блокирует (отключает) задние ЭСП, справа прямоугольная блокирует все ЭСП и в ней встроен автоматический предохранитель.
На второй фотке тот же автоматический предохранитель, но так он ставился на 1 переходе. На 2 переходе он ставился, как на первой фотке.

спс Слава, ждал именно твоего сообщения ))) Ты просто ходячая энциклопедия... )))

талана )

талана )

Так и есть.  Я полностью согласен с Concord.

а кто нибудь перебирал кнопку с предохранителем?

да, что интересует?
Меня эта кнопка интересовала в другом приложении. Я сделал из нее кнопку открывания багажника. Она очень хорошо стилистически вписалась рядом с кнопкой аварийки и обогрева стекла.
Пришлось немного "сломать" пластину с изогнутой прорезью, чтобы кнопка не "залипала" в нажатом состоянии.

да, что интересует?
Меня эта кнопка интересовала в другом приложении. Я сделал из нее кнопку открывания багажника. Она очень хорошо стилистически вписалась рядом с кнопкой аварийки и обогрева стекла.
Пришлось немного "сломать" пластину с изогнутой прорезью, чтобы кнопка не "залипала" в нажатом состоянии.

мне бы глянуть как рпужинки ставятся в оригинале,а то разобрал она у меня рассыпалась сразу не успел запомнить.щас работает в 2 положениях без самой красной кнопки а как поставлю то только замыкает когда сам пальцем приерживаешь,вопрос а как вообще должно быть?

Ты мне выложи крупные фотки того, что осталось. Я тебе подскажу что-куда ставить.
Должно быть так: ты нажал - кнопка там залипла. Как только ток становится выше положенного - срабатывает электромагнит внутри кнопки и отстреливает рычажок, который в свою очередь размыкает контакты. Основная хитрость - в пластине с изогнутым пропилом.
Ток срабатывания регулируется подстроечным винтиком в электромагните.

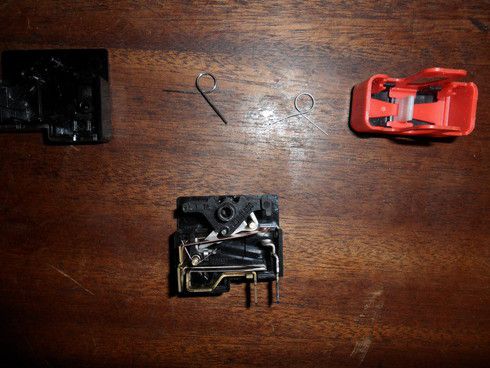

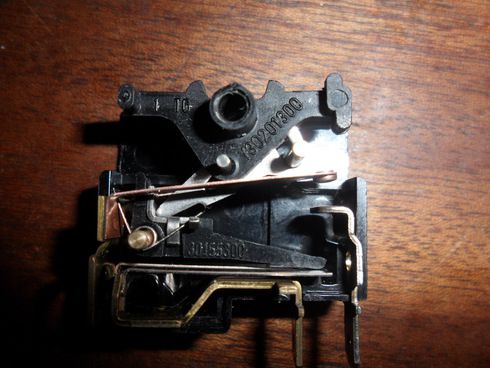

вот фотки как я собрал,правильно?1 пружинка знаю как запихивать в красную а вот куда ещё вторая идёт я вообще ума не приложу

да, что интересует?
Меня эта кнопка интересовала в другом приложении. Я сделал из нее кнопку открывания багажника. Она очень хорошо стилистически вписалась рядом с кнопкой аварийки и обогрева стекла.
Пришлось немного "сломать" пластину с изогнутой прорезью, чтобы кнопка не "залипала" в нажатом состоянии.

Да ты колхозник садист! Надо было взять более распространённую и ничего не стоящую одинарную кнопку ЗПТФ и вынуть из неё фиксатор. А этот автомат б/у стоит 400-500р, довольно редок как и все элементы ЭСП, и к тому-же вообще по своей сути не является кнопкой а является предохранителем.

Отжешь!!! А мне Макс отдал ее то ли в подарок, то ли за 50 рублей. НА одинарной кнопке ЗПТФ, наверное, есть какие-то надписи?

вот фотки как я собрал,правильно?

Все забыл... Совсем забыл. Придется свою заново открыть. Завтра постараюсь отчитаться.

Отжешь!!! А мне Макс отдал ее то ли в подарок, то ли за 50 рублей. НА одинарной кнопке ЗПТФ, наверное, есть какие-то надписи?

Не, там ничего нету, просто площадка. Можно наклейку сбацать. У меня где-то валялась такая. Там как-бы значки на самой панели где кнопка стоит, а на кнопках, что одинарной что двойной, нету никаких значков. В отличие кстати как раз от предохранителя - на нём пиктограмма видная на фото выше должна быть.

У меня молния почему-то стерта.

У меня молния почему-то стерта.

Ну пиктограммы на некоторых элементах в 30ке имеют свойство стираться. Возможно её кто-то чистил хорошенько и стёр.
