Тема: вопрос по дверной проводке

Приветствую всех.

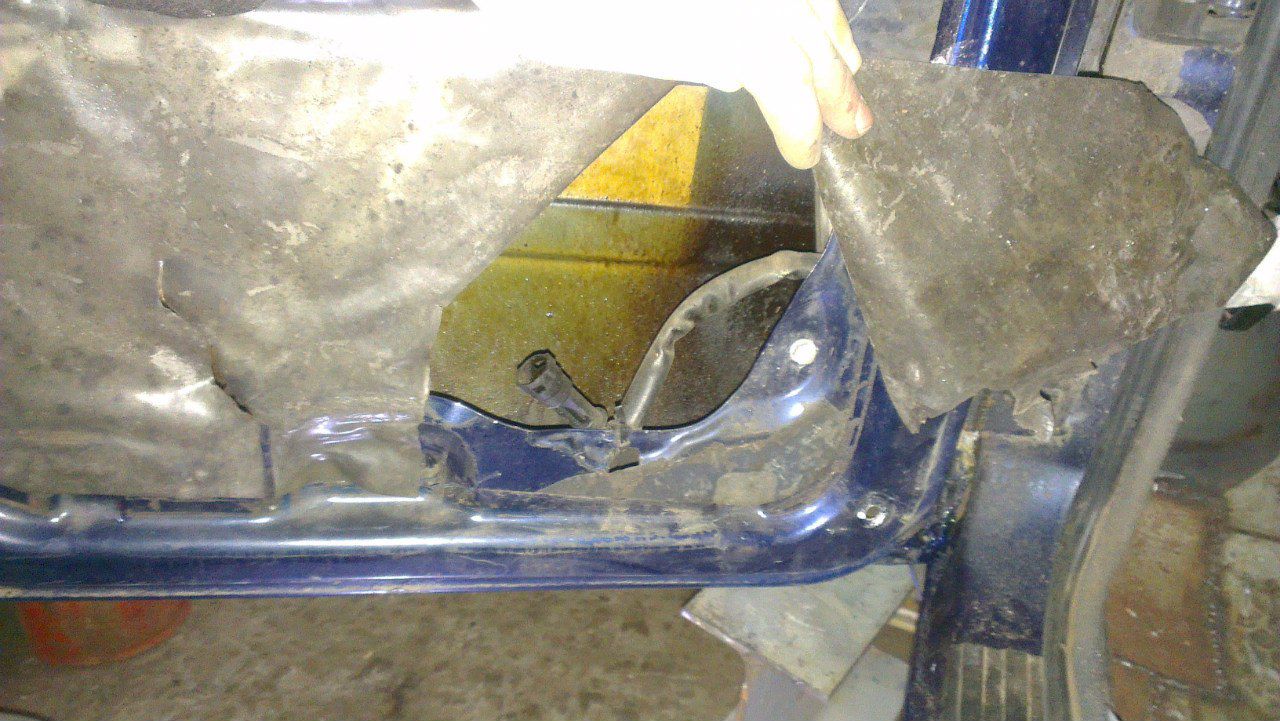

разобрал дверь с целью ремонта замка и обнаружил разъемы, догадываюсь что один круглый на эсп, а другие?
по комплектации в двери:
подогрев личинки
концевик штатной сигнализации(как я понял)
цз
электро зеркало.
естественно все подключено

на сайте есть цветные схемы. посмотри по цветам проводов.

на сайте есть цветные схемы. посмотри по цветам проводов.

хреновые то схемы...хоть и цветные ) Смотреть надо по ЕТМ.

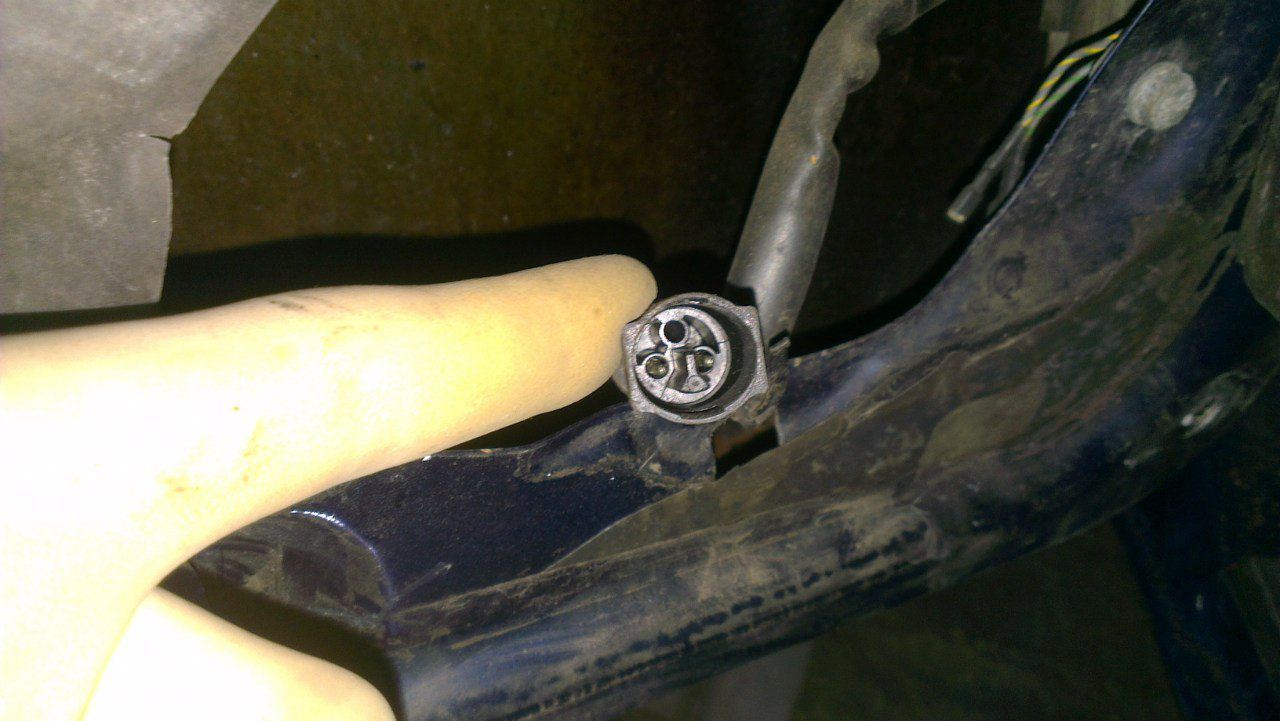

Большой круглый - скорее всего ЭСП

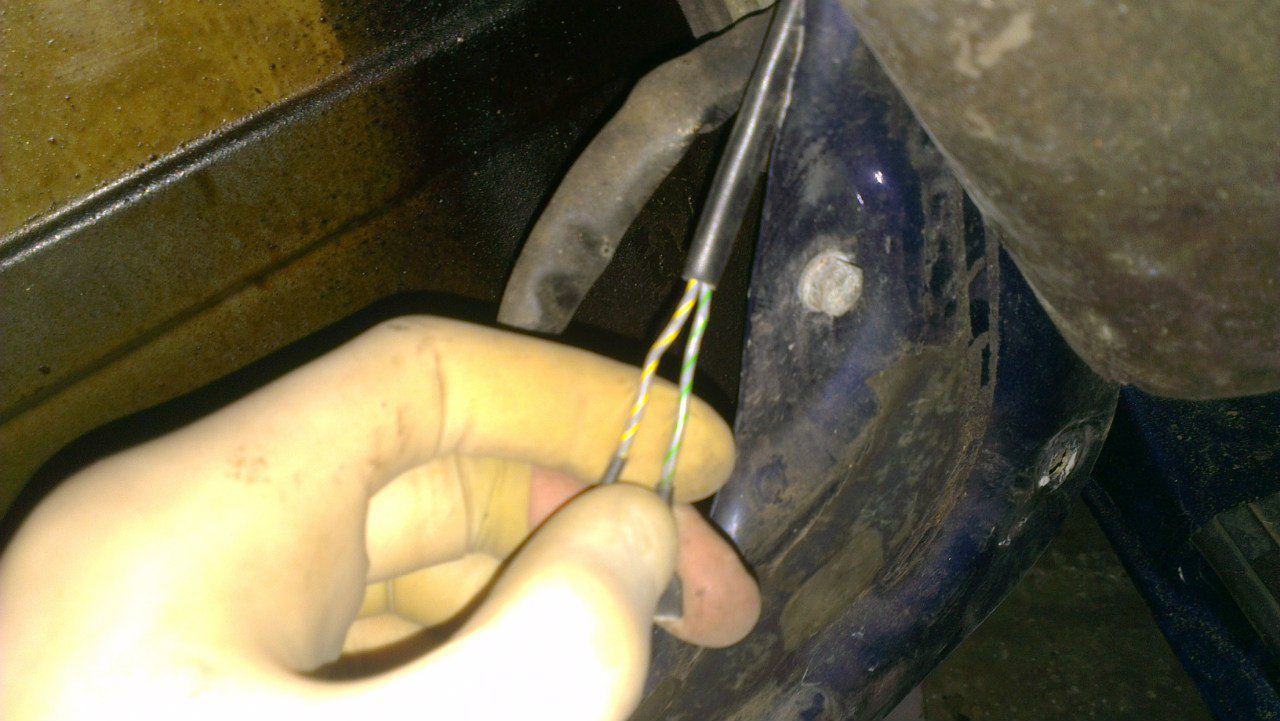

Серожелтый и серозеленый провода с маленькими мамами - это заводская акустика - пищалки в уголке зеркала.

хреновые то схемы...хоть и цветные ) Смотреть надо по ЕТМ.



Большой круглый - скорее всего ЭСП
Серожелтый и серозеленый провода с маленькими мамами - это заводская акустика - пищалки в уголке зеркала.

Я в принципе так и думал, только они дальше двери помоему не идут...

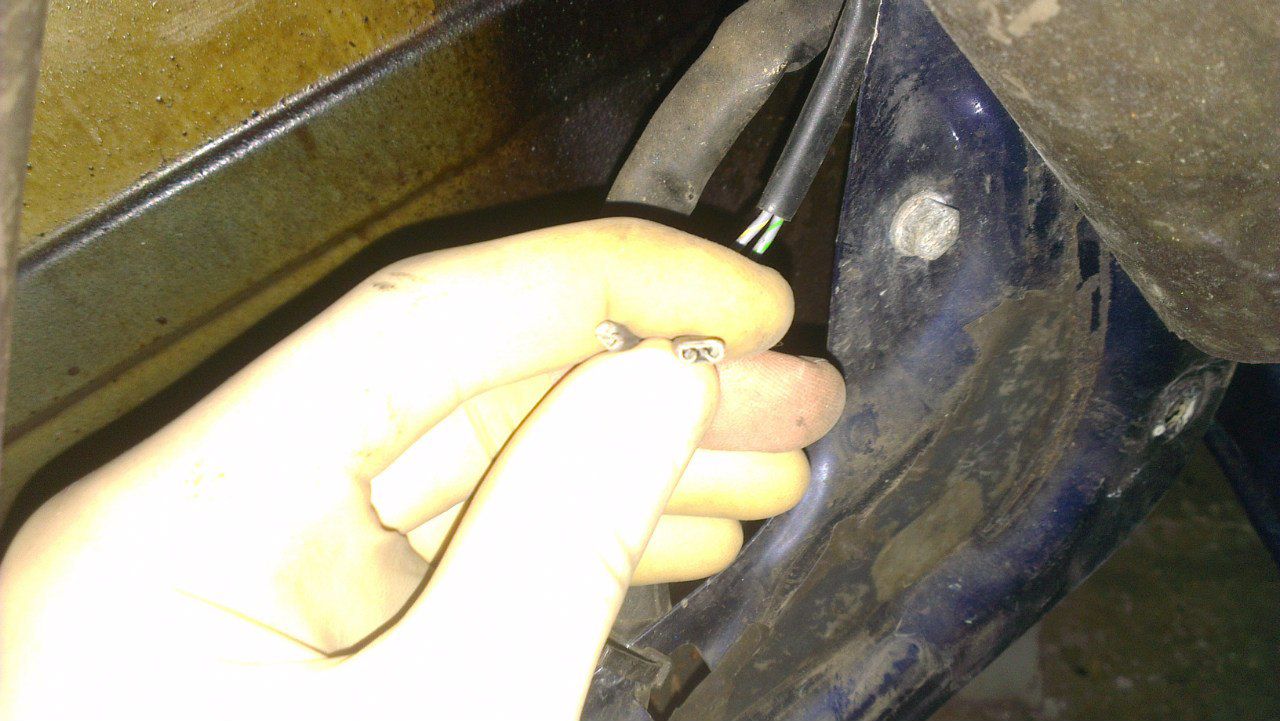

Вот то, что ты держишь в руках на нижней фотке - это проводка твиттера. Твиттер - это ВЧ динамик, который ставится в уголок двери с обратной стороны зеркала. Концевика штатной сигнализации там, ЕМНИП, быть не должно. Вообще не должно быть концевика сигнализации. Есть еще плоская (5 или 6 контактов) фишка привода ЦЗ.
Описание твиттеров: http://www.drive2.ru/cars/bmw/3_series/3_series_e30/alex-ttr/journal/2244289/

Вот то, что ты держишь в руках на нижней фотке - это проводка твиттера. Твиттер - это ВЧ динамик, который ставится в уголок двери с обратной стороны зеркала. Концевика штатной сигнализации там, ЕМНИП, быть не должно. Вообще не должно быть концевика сигнализации. Есть еще плоская (5 или 6 контактов) фишка привода ЦЗ.
Описание твиттеров: http://www.drive2.ru/cars/bmw/3_series/3_series_e30/alex-ttr/journal/2244289/

Спасибо. Концевик стоит на личинке, замыкается при повороте ключа на 90°. В этом положении можно вытащить ключ. На е34 писали что так авто ставится на штатную сигналку.

Это концевик ЦЗ, работает ли с ним сигналка х.з., может и работает. Там круглый разъём на 2 контакта под него, маленький резиновый.

Раз концевик стоит то и сигналка должна. работоспособность проверю минимум через месяц,но точно знаю что в таком положении дверь не открыть изнутри. Моя правда открывается, но тогда не закрыть, даже на 1 положение замок не защелкивается.

На 30ке штатная сигналка вообще редко бывает. Не даёт открывать двери это ЦЗ, он ставится без сигналки.

Не не не.... Цз не может, тк все делал без аккума

Ты ваще о чём говоришь? Без аккума сигналка штатная не работает в 30ке! В 30ке вообще ничего без него не работает. Скорее всего у тебя вообще просто механический глюк, или это просто личинка так работает. А концевик этот на ЦЗ идёт.

Ты ваще о чём говоришь? Без аккума сигналка штатная не работает в 30ке! В 30ке вообще ничего без него не работает. Скорее всего у тебя вообще просто механический глюк, или это просто личинка так работает. А концевик этот на ЦЗ идёт.

я говорил о работе сигналки? цз срабатывает при повороте ключа до 90 градусов. как при открытии так и при закрытии. личинка исправна и такой у нее принцип работы(закрыл повортом на 45 градусов примерно и вернул ключ или повернул на 90 закрыл заблокировал вынул ключ)
