Тема: e30 распиноыка моторной косы m30b30

Решил себе установить двигатель м30б30.переварил лапы и поставил на место коробку.осталось моторную проводку распинать. Товарищи бмвводы кто сталкивался с подобной проблемой пожалуйста помогите решить её. Разъем от моторной проводки которая стояла раньше осталось. Как я думаю мне надо её отрезать и припоять к нему новую проводку, так? Какую проводку куда поять подскажите пожалуйста.

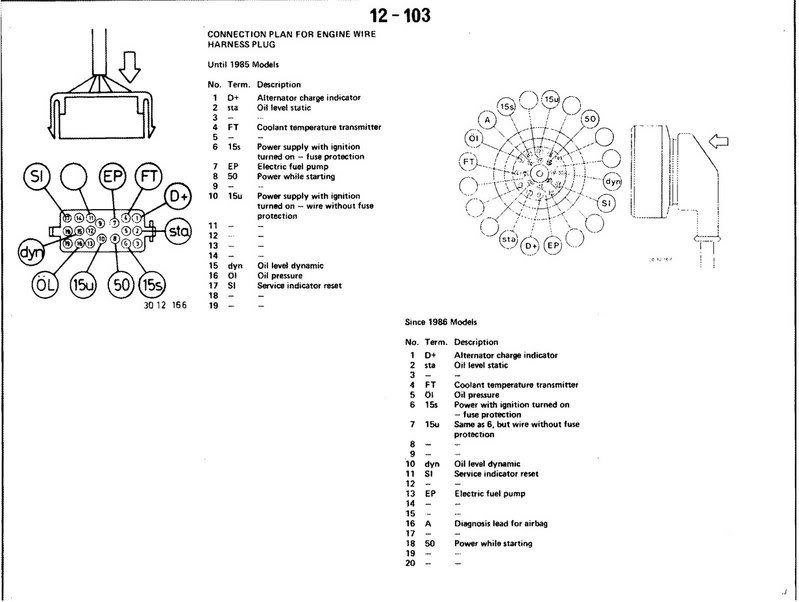

смотри распиновки конектора С101 от М20 и М30

Не могу найти ткни на ссылку пожалуйста. Там проводка одинаковая что ли? что на м20 что на м30?у меня коса от 23 кузова

Фишка моторная на 2 фото от М30 мотора? Если да то эта фишка С101 она не сильно отличается по проводам с старой фишкой С101 на Е30 она примерно такойже формы, уже новые стали делать под круглую форму



я думаю сложного ничего нету

генератор  - Синий
температура ож - Коричного /фиолетовый
давление масла  - Коричного /зеленый
+ при зажигание  через предохранитель  - Зелено/жолтый или Зелено /белый
+ при зажигание на прямую - Зеленый
стартер - Черно/жолтый
сбить CHECK SERVISE - бело/синийесли не ошибаюсь
и оил сервис  - синий/белый
ну и уже в зависемости топлевный насос  фиолетого/зеленый
и обороты - черный

Спасибо за внимание брат. Я скачал тоже эту фотку только там не видно ничего цифры расплыли. А вот то что ты написал они что цвет в цвет идут?

почти )  90% один в один сравни сам

Если чето не стыкуется фотографирую или пиши быстро найдем что куда

От души брат. Ты реально упростил мне работу. Буду всеже жизнь благодарен. Сегодня после работы соединю схожие провода и если не совподающие будут сфоткаю ))

обязательно отпишись )

Вот смотри брат я нашел тут цвет в цвете (зеленый, черно-желтый,зеленый-фиолетовый, коричневого-фиолетовый)есть и коричневого-зеленый но там один вдоль провода другой поперек провода. На м30 нет белой-зеленого но есть бело-синии это одно и то же?на м30 есть коричневое-белый в полоску поперек а на е30 подобное не нашел.черного на поводке от м30 вобще нету а на е30 есть

Еще скажи мне пожалуйста что это за разъем какое реле там должно стоять за что отвечает

...Мурат красавчик так держать! покажи больше фоток,мотор,лапы,как ставил и т.д.

Спасибо брат. ))Без проблем брат если надо то и это выложу после работы.

окей я тебя понял
начнем по порядку с какова года мотор м30?
Проверь рядом с фишкой для  ДМЕ (М30) нет еще фишек пойщи там черный провод
Сейчас я гляну на провода с фото

Укажи мне цвет вот этих проводов
Зеленый и жолто/лзеленый?

Мотор примерно 79-80 года. Что такое дме где расположена?

Коричнего зеленый ои и есть дачик давления масла который подключается на приборку
То что он поперек а не в доль это ничего страшного
Ради интереса ты можеш взять тестер (если он есть, но мой совет чтобы он был и прозвонить этот провод)

ДМЕ - это блок управления

1-зеленый 2-зелено желтый

Тестр сломан а лампочкой Можно будет прозвонить

1-зеленый 2-зелено желтый

1-  соединяеш с зеленом (толстый) на е30 фишке
2 - соединяеш с зелено/белым (где больше зеленого цвета) толстый провод на е30 фишке

можно но геморойно, надо дать минус на один конец провода, а на второй конец один кабель лампочки , а второй кабель лампочки на +

Хорошо. А куда цеплять коричневого белый?

сек перепроверю

по схемам показывает

Коричнего/белый на датчик температуры
Коричнего/Фиолетовый - на индикатор перегрева воды на панельке приборов

Можеш даже перепроверить посмотрев на дачик температуры на моторе

Взгляни пожалуйста на третье фото и если не сложно скажи мне что за разъем

там разьем или фишка для реле?
