Тема: Подключение кнопок подогрева сидений

подскажите какие 4 контакта кнопок используются и какие провода по цветам провода идут на какой контакт.
проводки родной у меня нет, изготовить хочу своими силами.

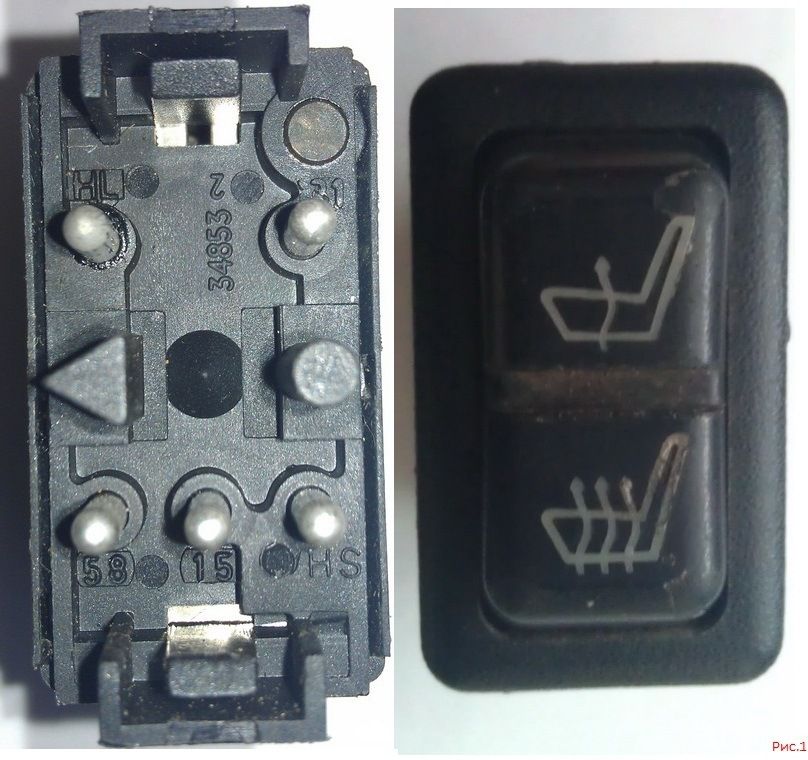

по схемам используются контакты: 1,3,5,6 а на кнопках контакты обозначены: HL,31,58,15,HS

http://forum.e30club.com.ua/index.php/topic,1750.0.html
вот тут по схемам можно разобраться

Ага, попырь в етм, там довольно тривиально.

етм смотрел, эту тему тоже.


я понять не могу какой ноге какой номер со схемы относится

Ндаа... придется вызванивать скорей всего. Вот что удалось нарыть /go.php?l=aHR0cHM6Ly95YWRpLnNrL2kvWGhzekpLSFRmNG1KaA== страница 19. В тексте упоминаются контакты 15Е и 58К.
Похоже, что они соответствуют контактам 4 и 5. Если это так, то они должны звониться накоротко при любом положении переключалки. Допустим, так произойдет. Тогда останется 3 неизвестных контакта. Прозвони их попарно при среднем положении переключалки. Которые прозвонятся - это контакты 3 и 6, а оставшийся - это вход массы (1). Дальше разберешься?

Ндаа... придется вызванивать скорей всего. Вот что удалось нарыть /go.php?l=aHR0cHM6Ly95YWRpLnNrL2kvWGhzekpLSFRmNG1KaA== страница 19. В тексте упоминаются контакты 15Е и 58К.
Похоже, что они соответствуют контактам 4 и 5. Если это так, то они должны звониться накоротко при любом положении переключалки. Допустим, так произойдет. Тогда останется 3 неизвестных контакта. Прозвони их попарно при среднем положении переключалки. Которые прозвонятся - это контакты 3 и 6, а оставшийся - это вход массы (1). Дальше разберешься?

в тексте и правда упоминаются 15Е, 58К и 31. Но что-то у меня сомнения насчет правильности этой схемы...как то она от етм отличается. Цвета перепутаны, номера ног на кнопках не те, еще реле не там где надо...

Ну... какгрицца, чем богаты...

О, а 31 я и не заметил!

Не понимаю, чего ты нос воротишь. Уверен на 98%, что номера контактов соответствуют. Прозвонить-то недолго. 15 и 58 должны звониться при любом положении.
Между 31 и 15,58 в среднем положении не должно звониться, в крайних положениях должно показывать какое-то сопротивление (лампочки).

Спасибо за информацию! кнопки на работе , завтра попробую прозвонить

хм...а я чет и внимания не обращал как там на кнопках пины подписаны.... Посмотри в ЕТМ, в конце, среди всех разъемов, там должна быть распиновка и кнопки обогрева сидений. Я завтра тож поищу...или если не срочно, то на выходных просто посмотрю по своим кнопкам

в етм есть распиновка чего угодно, но не кнопок подогрева
если посмотришь как у тебя буду очень признателен!

Прозвонить всяко надежнее. Можно еще разобрать кнопку и посмотреть, что там куда идет. Заодно почистить контакты, они наверняка утомились.

Прозвонить всяко надежнее. Можно еще разобрать кнопку и посмотреть, что там куда идет. Заодно почистить контакты, они наверняка утомились.

И смазать. Точно знаю что кнопки ЭСП не смазаны, думаю подоргева тоже.

58 31 скорее всего масса
15 подсветка
hl hs уже режимы подогрева
Я так гадал с кнопкой электро люка е34, разобрал ее и начал смотреть и звонить контакты, заведомо знал что провода от пинов по етм идут в соответствующие разьемы и тд.

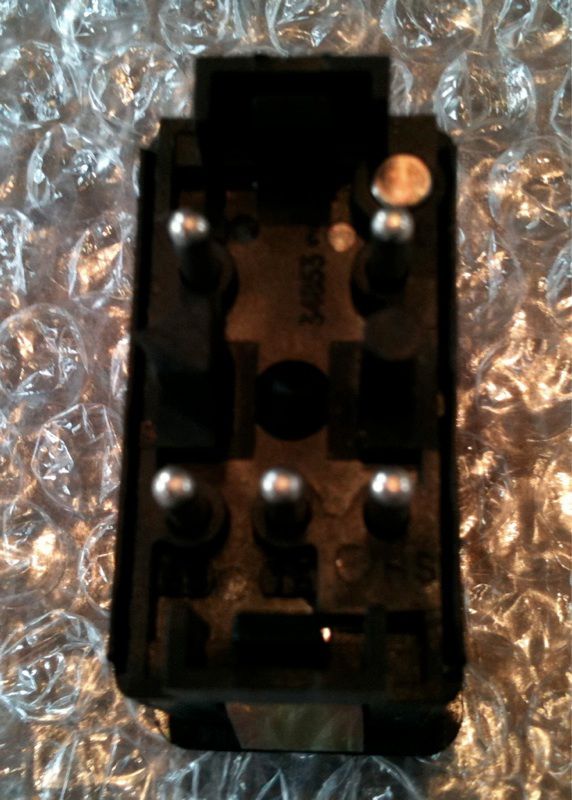

 сегодня пробовал прозвонить кнопку. ничего не прояснилось. я явно не специалист...
непонятно с какой схемой сверяться в етм подходит 4 провода, на схеме у kostas 5 проводов.
буду благодарен если кто-нибудь посмотрит какие куда у вас провода подходят на кнопку.

сегодня пробовал прозвонить кнопку. ничего не прояснилось. я явно не специалист...
непонятно с какой схемой сверяться в етм подходит 4 провода, на схеме у kostas 5 проводов.
буду благодарен если кто-нибудь посмотрит какие куда у вас провода подходят на кнопку.

эта кнопка от е30?

эта кнопка от е30?

да

Вопрос все еще актуален!

У меня кнопки 5 контакные но в ответке 4 контакта, средний там где 3 пина не используется.

По логике - как-то так:
15 - питание от С302 (5)
31 - масса (1)
HL, HS - два режима нагрева (3 и 6), но где какой не понятно...
58 - не используется (4)

Чуть позже проверю по факту )

The_Glory , большое спасибо!

HL, HS - два режима нагрева (3 и 6), но где какой не понятно...

Вообще вроде как режимы на 30ке осуществляются параллельным или последовательным подключением, и если это так, то это должны быть выходы на попогреи на попу и спинку.

Вообще вроде как режимы на 30ке осуществляются параллельным или последовательным подключением, и если это так, то это должны быть выходы на попогреи на попу и спинку.

ага так и есть в 1 режиме паралельно, в другом последовательно. регулируется кнопкой.

осталось понять какой 3 , а какой 6.

The_Glory , большое спасибо!

пока еще не за что - это я просто посмотрел по ЕТК, а по факту еще не проверял ) но по-моему оно именно таки и есть...

Вообще вроде как режимы на 30ке осуществляются параллельным или последовательным подключением, и если это так, то это должны быть выходы на попогреи на попу и спинку.

ага так и есть в 1 режиме паралельно, в другом последовательно. регулируется кнопкой.

осталось понять какой 3 , а какой 6.

ну да - это и есь 3 и 6 пин

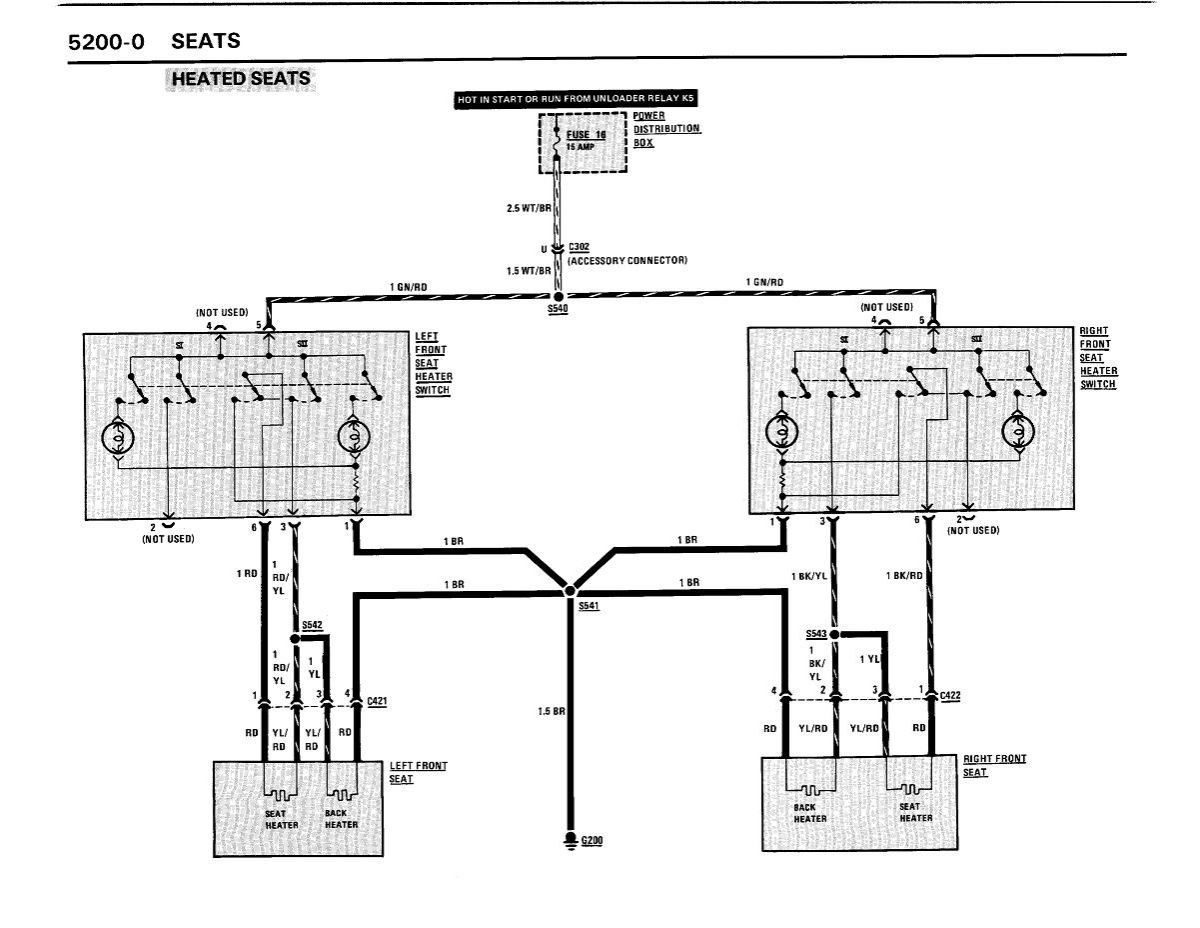

Судя по схеме ЕТМ, (кстати на левой кнопке ее схема нарисована, по-моему с ошибкой...), если рассматривать внутреннюю схему правой кнопки, то при замыкании в кнопке трех левых контактов  SI получаем параллельное включение грелок с питанием через пин 3 (интенсивный нагрев). А при замыкании в кнопке двух правых контактов SII получаем последовательное включение грелок с питанием через пин 6 (поддержание нагрева).
Но для верности все таки постараюсь проверить это на практике

Судя по схеме ЕТМ, (кстати на левой кнопке ее схема нарисована, по-моему с ошибкой...)

да, выводы 2 и 3 перепутаны местами и смыслами.
