Тема: Установка штатного кондиционера в Е30.

Итак этой зимой с помощью нашего сайта я приобрёл у нашего колеги Mayorа полный комплект штатного кондиционера от Е30. И вот наконец-то медленно но уверенно приступил к его установке в свою вторую Е30. Корпуса печек "кондёрной" и "некондёрной" разные.
Итак:
Для начала разобрал печку, осмотрел и почистил радиаторы печки и кондиционера, саму печку от пыли и всякой грязи.


Вот сюда устанавливается радиатор кондиционера.

А вот сюда устанавливается радиатор печки.

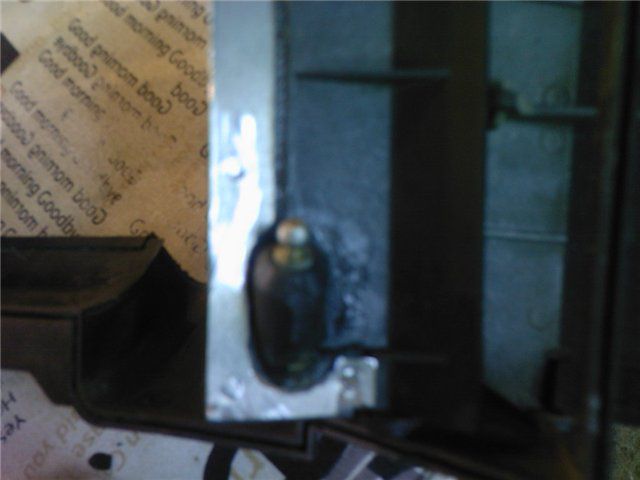

При продаже Mayor маня предупредил что в печке поломаны заслонки рециркуляции воздуха. Спаяв их я понял что этим тема не решилась на 100 % и они снова сломаются. Из имеющейся информации я понял что это конструктивный недостаток. Поэтому пришлось укрепить всю конструкцию металлическими пластинами и эпоксидкой для пластика. Получилось вроде ничё.

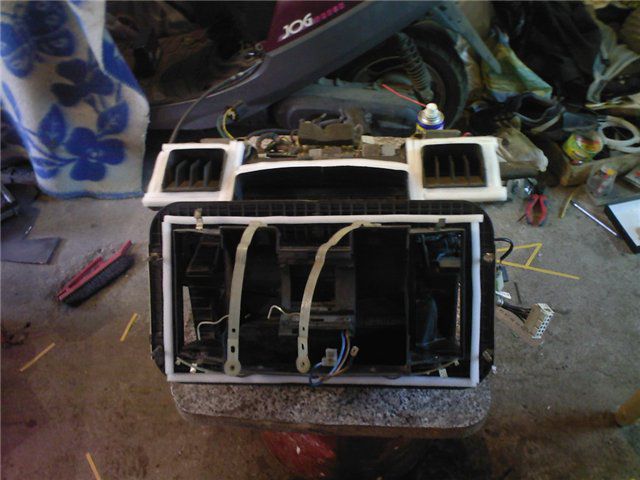

Затем с помощью самоклеющегося поролончика- уплотнителя для окон, я возобновил поролоновые уплотнители.


Далее сборка моторчика, заслонок рециркуляции воздуха и проверка их работы.

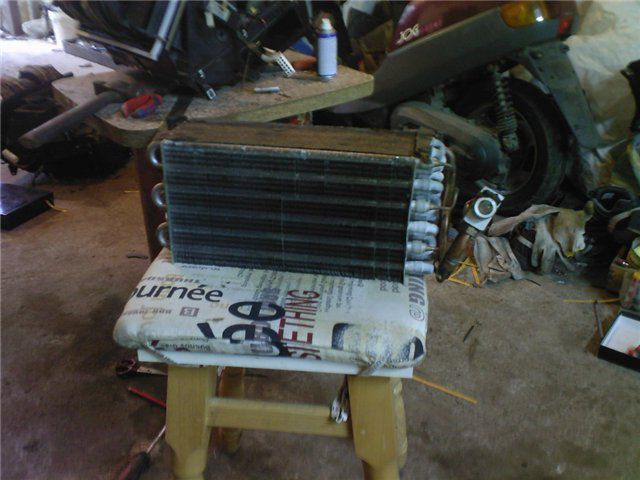

Вот он какой - радиатор кондиционера. Ставим его на место.

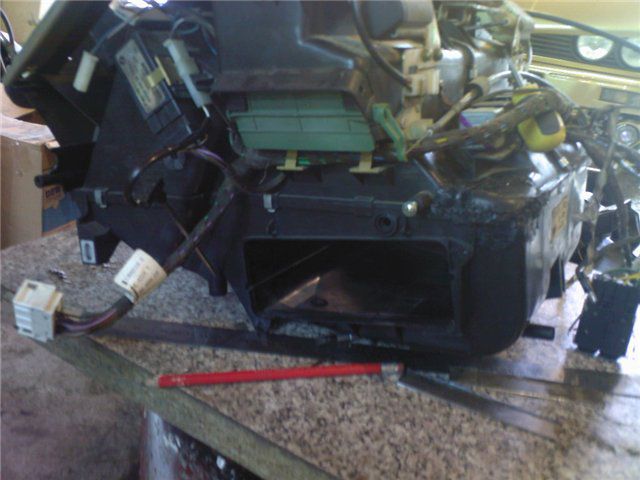

И вот печка полностью собрана и готова к установке.

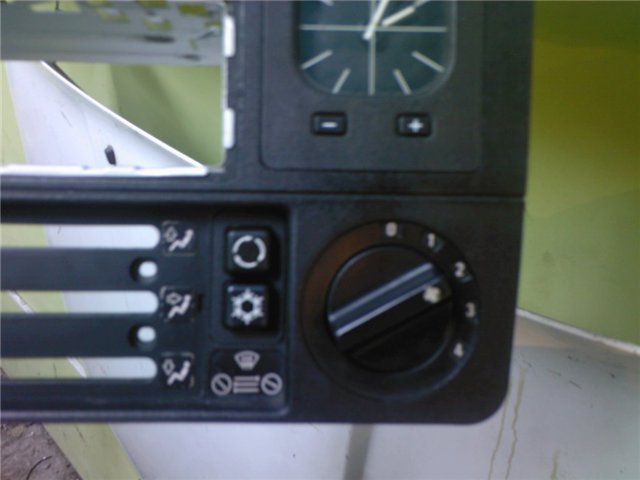

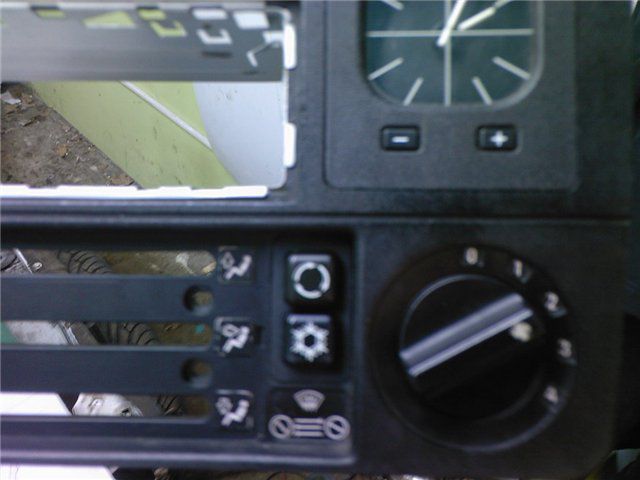

Далее ставим клавишу управления кондиционером. Самая простая операция - вынимаем заглушку и вставляем клавишу. Всё предусмотрено заводом-изготовителем.


Затем устанавливаем печку в машину. Здесь всё происходит в обычном порядке.
Продолжение следует.
Убедительная просьба не флудить в теме пока не закончу, а то тема будет не интересна.

Где в кондейной печке стоит фильтр салона?

чесна говоря он ставится кокрас таки вместо радиатора кондея

В кондёрной печке внутрисалонный фильтр НЕ ПРЕДУСМОТРЕН.
В шахту кондёра  фильтр в принципе вмонтировать можно, однако он будет расположен уже после моторчика печки (у всех машин он расположен до моторчика) и скорее всего силы моторчика будет не достаточно чтоб дунуть через него.

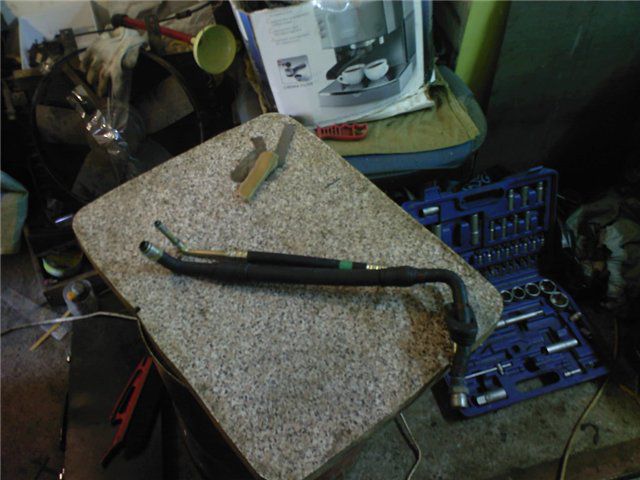

В общем далее я занялся установкой патрубков которые тянутся от кондёра в моторный отсек. Они выглядят так:

Приложив их к месту подключения - сюда:

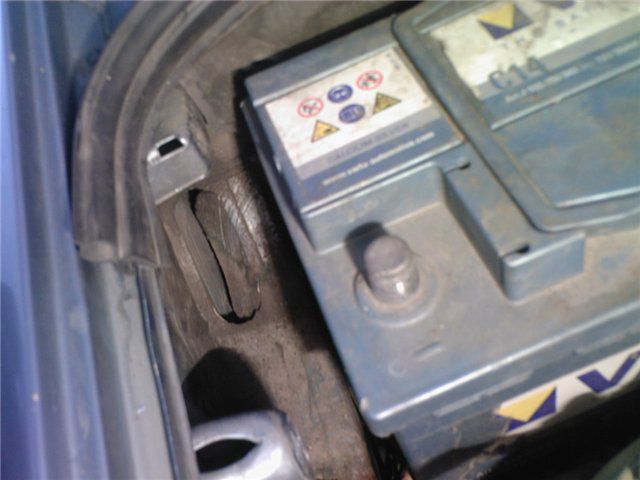

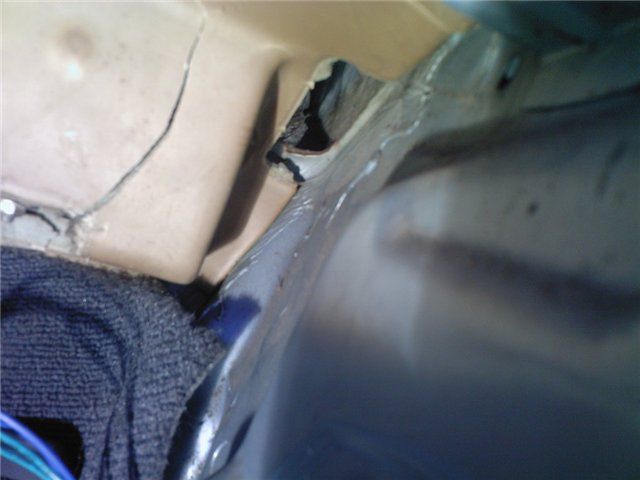

я вычислил место где шланги должны "входить" в моторный отсек. И был сильно удивлён когда оказалось, что в этом месте есть специальная штамповка в металле и ничего сверлить и резать вообще не нужно. Я ударил по ней ручкой молотка и "дырка" провалась.

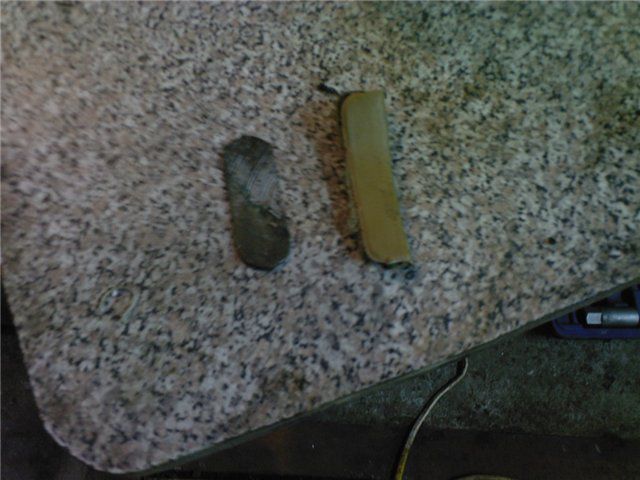

Выломав заглушку я с удивлением обнаружил, что даже на шумоизоляции есть специальная штамповка под это отверстие, поэтому я её просто оторвал по контуру.

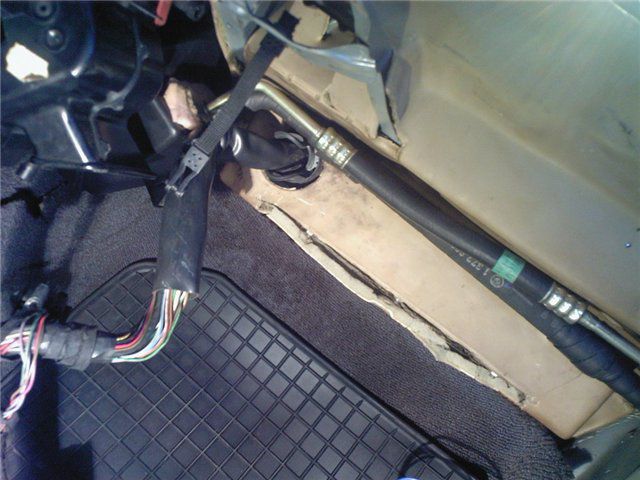

затем прикрутил шланги и завязал их на конце тряпочкой до дальнейшего продолжения



Пока всё.

уже как то давно зарекся и думать о кондишене но когда вижу кнопочку со стрелочками по кругу и снежынкой готов последние кровные отдать!жаль не так просто найти и не очень легко устанавливается!
ну сперва хочу поздравить с етаким девайсом!!!и спросить уже все установлено и 100% фунциклирует?

В кондёрной печке внутрисалонный фильтр НЕ ПРЕДУСМОТРЕН.
В шахту кондёра  фильтр в принципе вмонтировать можно, однако он будет расположен уже после моторчика печки (у всех машин он расположен до моторчика) и скорее всего силы моторчика будет не достаточно чтоб дунуть через него.

всего там достаточно просто оригинальный фильтр стоит 1000р ставиться он после вентилятора вместо радиатора конлиционера :-)

помоему должен быть салонный фильтр обязательно , вставлется со стороны ног пассажира.

Молодец. Нет слов здорово

Совет. Сразу промаж прокладку где трубки выходят герметиком.
Сообщение склеено: 26 Апреля 2010, 20:11:50
И еще снизу печки выходят 3 шланга для вывода конденсата, я что-то не видел чтоб ты их поставил.

+1 к Тарасу.
сам за зиму восстановил печку кондейную, собрал почти полный комплект. но третий месяц все идет новый радиатор кондиционера((( (который спереди ставиться.

а куда уходят трубки которые побокам, центральная возле кулисы  а боковые я хз куда

да есть такие трубочки для слива конденсата.
у себя не нашел фильтр салона .
интересно как ставить радиатор который снаружи и вентилятор .
интересная темка !

Работы движутся не быстро, так как у меня аж 3 машины, и все требуют внимания.
По поводу фильтра - не знаю как без кондиционера, а с ним фильтра точно не предусмотрено, поскольку для него даже места там нет.
Я специально всё фотографирую и выкладываю, поскольку все слышали что Е30 комплектуется кондиционером и все о нём мечтают, однако очень не многие (включая и меня) его видели вживую.
Тему буду продолжать обязательно, так что терпение. И ещё, я сделат вывод, что запихивая кондиционер от Е36 во вторую машину, я ничуть не ошибся. Хотя он имплантируется намного сложнее - он более современный и к нему намного больше деталей на разборках. Впрочем как и что покажет время.

слушай а у тебя нету подробных фот блока регуляторов заслонок?

там плата за нижней регулировкой нижней зслонкой есть. и по ней контакты двигаются. контакты прикреплены к тяге. можешь сфотать?. а то я потерял эти контакты.. и теперь не знаю где их достать. походу придется самому из чего то делать.

и диагностировал ли ты компрессор, как его проверить работает или нет итп.

Всё соберу и потом буду диагностировать.
А про то что ты говоришь - так то не контакты, там другой механизмик. У меня где-то валяется такое, на выходных сфотографирую, если не выбросил.

о давай и не выкидывай, если что то заберу.
у меня с м10 кондей. блок заслонок аналогичный с обычной печкой.. но есть плата с дорожками и ползунки. вот ползунки я потерял. а блок такой 2500 стоит и нету никакова желания покупать.

у меня с момента покупки стоял кондей.только вот радиатор передний погиб,так же погибший был сам компрессор,ну и наверна осушитель тоэ.вентилятор жив и радиатор в салоне тож наверно =).вот терь думаю выстонавливать все.

Фото остальных деталей из комплекта.
Испаритель и трубка.

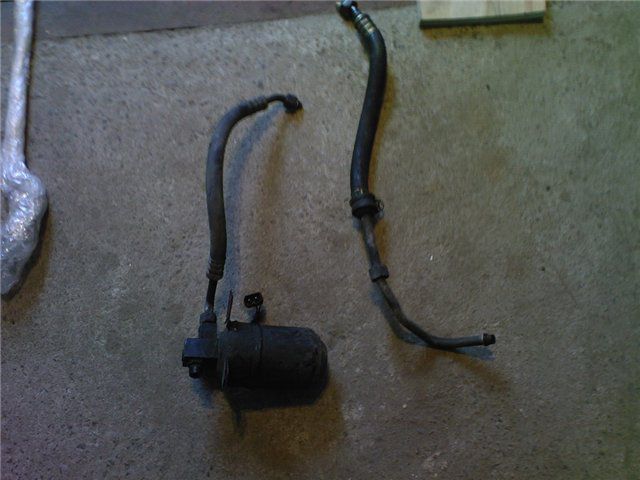

Две другие трубки.

Компрессор.

Радиатор и моторчик его охлаждения.


В комплект к кондёру прилагалась полная проводка автомобиля, с которого он был снят. Осмотрев её я вычленил проводку, необходимую для подключения кондиционера.

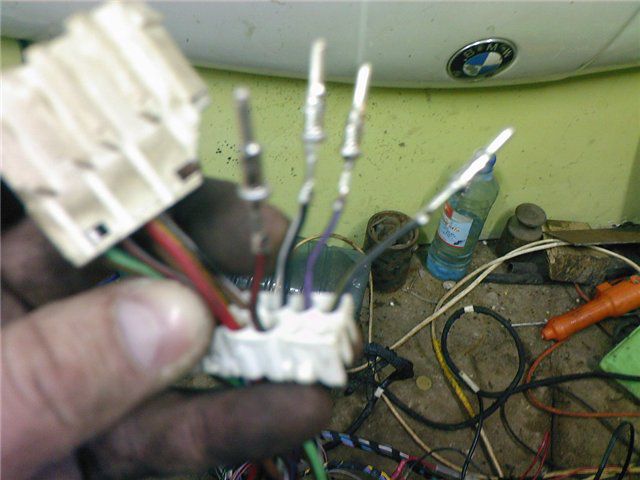

Этих четырёх проводов нет в штатном разъёме бескондёрной печки, поэтому нужно их изъять и переустановить.

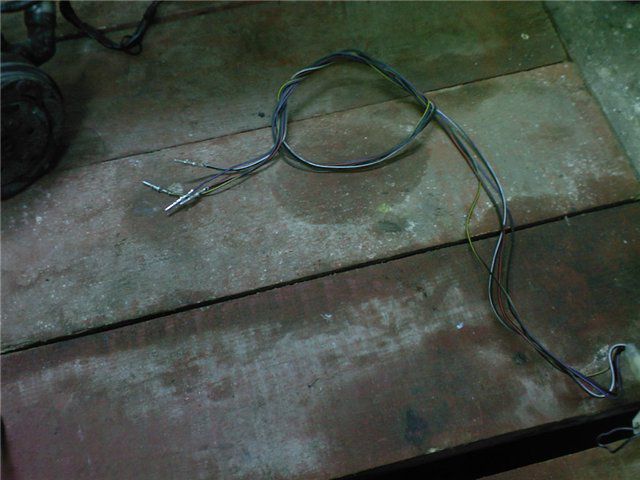

Вот они уже и высвобождены.

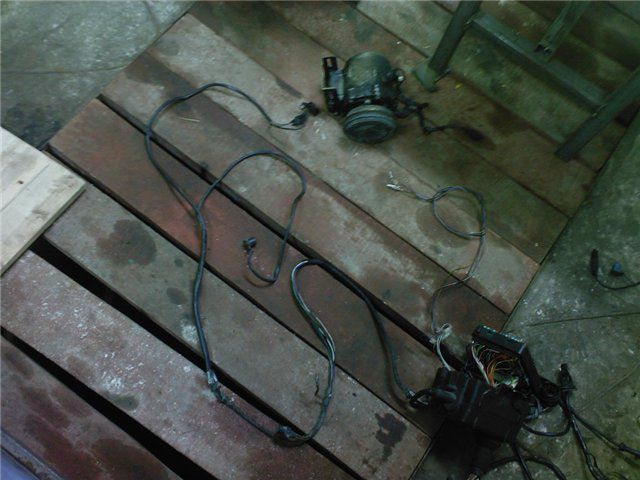

А так выглядит вся проводка, необходимая для подключения кондиционера.

Несколько проводов заходят на предохранители. Я надеюсь, что их можно будет просто переставить в свою проводку и всё. Более детальные снимки.


Пока всё.

Да с проводкой самый геморой.

Да с проводкой самый геморой.

Геморой был бы если б ты мне проводку не дал в комплект.

а можно подробнее про установку кондея от е36?

сразу проверь резистор вентилятора кондиционера..
у меня лежит три вентилятора -  на всех он мёртвый...

а можно подробнее про установку кондея от е36?

Ну так в моей теме подробно ж вроде как и с фотками
/go.php?l=aHR0cHM6Ly93d3cuZTMwY2x1Yi5ydS9mb3J1bS9pbmRleC5waHA/dG9waWM9MTQxMDIuMzAw

сразу проверь резистор вентилятора кондиционера..
у меня лежит три вентилятора -  на всех он мёртвый...

А где он там и как проверять?

А где он там и как проверять?

Сам резистор на вентиляторе в металлическом корпусе - на фото его видно.
В разъёме к вентилятору подходит три провода. Масса, первая скорость и вторая скорость(через резистор)
могу ошибаться, потому как у меня новый ещё лежит не подключенным, но думаю для проверки нужно подключить вентилятор напрямую и через резистор.. в обеих случаях должен работать.

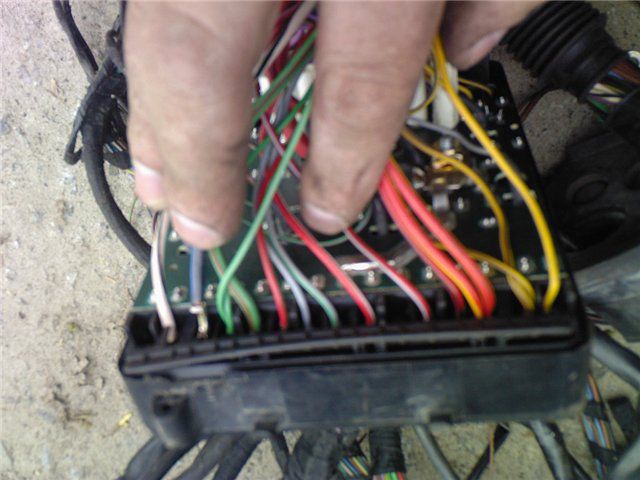

Мини продолжение. На этих выходных переставил проводку кондиционера на свой автомобиль. Итак. Для начала снимаем фиксатор и вытягиваем нужные провода с блока предохранителей.

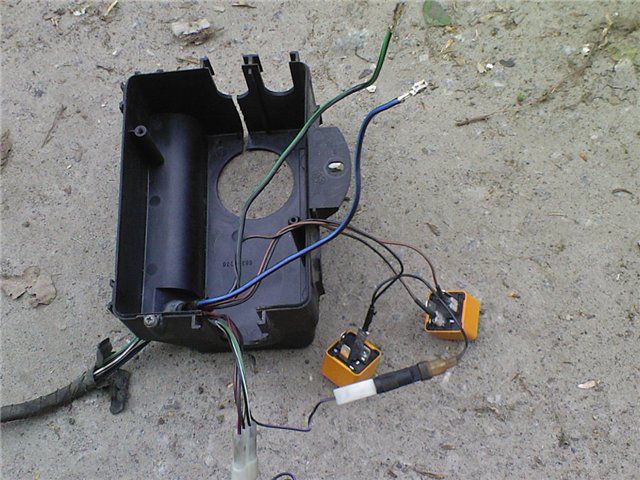

Вот проводка и снята. Так выглядит вся необходимая для работы кондиционера проводка, включая и две релюшки.



Затем в обратном порядке переставляем всё на свой блок предохранителей. Сразу скажу что на блоке предохранителей всё для этого предусмотрено заводом-изготовителем и ничего "рожать" и "добавлять" не нужно. После проделанной работы в блоке появились две "новые" релюшки (жёлтого цвета).

Также появились (подключились) и два "новых" предохранителя (на фото зелёные и лежат)

Также зелёный провод нужно впаять к зелёному (в заводском варианте он шёл с этого контакта двойной, поэтому его переставит нельзя)

И вот проводка кондиционера подключена

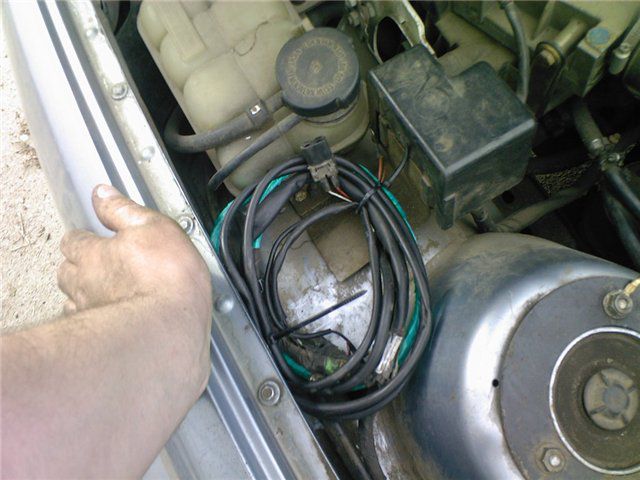

Пока не установлены остальные агрегаты кондиционера в моторном отсеке, проводку аккуратно смотаем и закрепим вот так.

Четыре провода управления кондиционером, которые идут в салон выведем из блока предохранителей через свободное отверстие, вырвав из него заглушку и направим в салон.

После того как провода оказались в салоне, просто подключим их в соответствующий разъём печки, пользуясь фоткой которая была сделана вначале, при их вычленении.

Вот и всё собственно. Продолжение следует.
