« : 15 Июня 2010, 11:54:36 »
Установил себе электро-люк.
В наличии было 2- редуктора.
1- который установил с одной кнопкой микропереключателя, красного цвета задающая шестерня, кнопка управления редуктором 2-а положения "закрыть, открыть"

2- вроде как от 34-го кузова. Дву-кнопочный микропереключатель, синего цвета задающая шестерня.

Никак не могу разобраться с алгоритмом работы этих редукторов.

Себе установил 1-й.
Если нажимаю сдвинуть люк - редуктор его сдвигает до конца и останавливается.
Закрываю, все нормально - останавливается на положении "люк закрыт".
Если подымаю - подымает и останавливается не по задающей шестерне, а из за крайнего положения самого люка " то есть редуктор продолжает работать".
Когда опускаю люк то он не останавливается на положении "люк закрыт" а продолжает сдвигаться до конца в внутрь крыши.

Что не так, не могу понять. Редуктор не правильный выбрал, или не хватает еще реле?
Подскажите плиз. кто в курсе.
« Последнее редактирование: 15 Июня 2010, 11:58:04 от Rastvoritel
»
  • 328 купе 1986 г.в. была... теперь 320I E46 Touring
BMW 316 ecotronic ---> M10B18, Я 7.2 ---> M20B20 motronic 1.3 ---> М52В28 Siemens MS 41.0 + Getrag 240.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0

Рекомендуем почитать по теме Как выглядит редуктор электро-люка, какие виды, алгоритм работы.

  • Убийца Анхелофф!
  • BMW E30 Club Member
  • Гуру е30
  • *
  • Сообщений: 32416
  • Репутация +21912/-13401
  • Пол: Мужской
  • Локация: Санкт-Петербург
  • Возраст:42
« Ответ #1 : 15 Июня 2010, 14:21:45 »
Хм, что-то явно не так. Вообще оно должно останавливатся во всех положениях. Проверь пару шестерни и микрика, там выступы есть. Один короткий на положение закрыто, а второй длинный на оба положения открыто, разными концами за вверх и за назад отвечает. Возможно у тебя шестерня стоит в положении закрытого люка крайним положением соответствующим открытому вверх люку.
Исправлять советую так - сними панель потолка, закрой люк как надо, открути моторчик, проверь визуально положение и целостность шестерни, поставь её кручением мотора в положение маленького выступа (если он цел) и прикрути мотор обратно. Проверь правильность работы и собирай всё до конца. Если шестерня повреждена то меняй. Скорее всего мотор целиком. Но можно поискать горелый и поменять шестерню одну.
325iX 86г. M20B25 Motronic 1.0 Землеройный снаряд (C)  БМВ машина не любящая колхоз и любящая деньги...
Кто вы такие? Что вам надо? Я вас не звал - идите на хуй! :)
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 318
  • Репутация +16/-6
  • Пол: Мужской
  • Локация: Stavropol
  • Возраст:43
« Ответ #2 : 15 Июня 2010, 15:29:47 »
Вот это номер 2 - его как раз я не смог установить.
Точнее не смог разобраться с подключением.
« Последнее редактирование: 15 Июня 2010, 17:34:50 от Rastvoritel
»
  • 328 купе 1986 г.в. была... теперь 320I E46 Touring
BMW 316 ecotronic ---> M10B18, Я 7.2 ---> M20B20 motronic 1.3 ---> М52В28 Siemens MS 41.0 + Getrag 240.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Убийца Анхелофф!
  • BMW E30 Club Member
  • Гуру е30
  • *
  • Сообщений: 32416
  • Репутация +21912/-13401
  • Пол: Мужской
  • Локация: Санкт-Петербург
  • Возраст:42
« Ответ #3 : 15 Июня 2010, 16:28:25 »
Ну от 34ки трудно поставить. Ты проверь родной мотор...
325iX 86г. M20B25 Motronic 1.0 Землеройный снаряд (C)  БМВ машина не любящая колхоз и любящая деньги...
Кто вы такие? Что вам надо? Я вас не звал - идите на хуй! :)
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 318
  • Репутация +16/-6
  • Пол: Мужской
  • Локация: Stavropol
  • Возраст:43
« Ответ #4 : 15 Июня 2010, 17:31:33 »
Родной редуктор, хотя даже не знаю родной ли он.
Подключено по такой схеме.
« Последнее редактирование: 15 Июня 2010, 17:35:36 от Rastvoritel
»
  • 328 купе 1986 г.в. была... теперь 320I E46 Touring
BMW 316 ecotronic ---> M10B18, Я 7.2 ---> M20B20 motronic 1.3 ---> М52В28 Siemens MS 41.0 + Getrag 240.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Убийца Анхелофф!
  • BMW E30 Club Member
  • Гуру е30
  • *
  • Сообщений: 32416
  • Репутация +21912/-13401
  • Пол: Мужской
  • Локация: Санкт-Петербург
  • Возраст:42
« Ответ #5 : 15 Июня 2010, 17:52:36 »
Ну схему то я сам эту вывешивал. Ты проверь шестерню как я сказал на родном редукторе!
325iX 86г. M20B25 Motronic 1.0 Землеройный снаряд (C)  БМВ машина не любящая колхоз и любящая деньги...
Кто вы такие? Что вам надо? Я вас не звал - идите на хуй! :)
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Бывалый
  • *
  • Сообщений: 854
  • Репутация +43/-6
  • Пол: Мужской
  • Локация: Украина
  • Возраст:49
« Ответ #6 : 15 Июня 2010, 18:07:58 »
www.truckparts.ucoz.ua - это работа.
www.vfdarts.ucoz.ua - это увлечение!
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 318
  • Репутация +16/-6
  • Пол: Мужской
  • Локация: Stavropol
  • Возраст:43
« Ответ #7 : 15 Июня 2010, 19:43:01 »
Ну схему то я сам эту вывешивал. Ты проверь шестерню как я сказал на родном редукторе!

Я выставлял таким образом.
Закрыл люк.
На задающей шестерне есть ключ "нейтрального положения" вот в таком положении я установил редуктор. Алгоритм его работы я описал выше.
Этот ключ немного коцнутый. Но все работает, шестерня вращается и отключает микровыключатель.
не хочу сейчас разбирать чтобы сфоткать.
как надумаю обязательно сфоткаю и выложу.




Сообщение склеено: 15 Июня 2010, 17:43:35
/go.php?l=https://www.e30club.ru/forum/index.php?topic=40428.0
есть фотки
Самое интересное у тебя спрятано под планкой и редуктором :(
Мой редуктор без гайки.
« Последнее редактирование: 15 Июня 2010, 19:44:35 от Rastvoritel
»
  • 328 купе 1986 г.в. была... теперь 320I E46 Touring
BMW 316 ecotronic ---> M10B18, Я 7.2 ---> M20B20 motronic 1.3 ---> М52В28 Siemens MS 41.0 + Getrag 240.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Убийца Анхелофф!
  • BMW E30 Club Member
  • Гуру е30
  • *
  • Сообщений: 32416
  • Репутация +21912/-13401
  • Пол: Мужской
  • Локация: Санкт-Петербург
  • Возраст:42
« Ответ #8 : 15 Июня 2010, 21:10:19 »
Я выставлял таким образом.
Закрыл люк.
На задающей шестерне есть ключ "нейтрального положения" вот в таком положении я установил редуктор. Алгоритм его работы я описал выше.
Этот ключ немного коцнутый. Но все работает, шестерня вращается и отключает микровыключатель.
не хочу сейчас разбирать чтобы сфоткать.
как надумаю обязательно сфоткаю и выложу.
Так если коцнута, то скорее всего в этом и проблема...
Мой редуктор без гайки.
Как это без гайки? Ты про большую гайку на оси редуктора? Тогда без неё он вообще крутится не должен.
325iX 86г. M20B25 Motronic 1.0 Землеройный снаряд (C)  БМВ машина не любящая колхоз и любящая деньги...
Кто вы такие? Что вам надо? Я вас не звал - идите на хуй! :)
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 318
  • Репутация +16/-6
  • Пол: Мужской
  • Локация: Stavropol
  • Возраст:43
« Ответ #9 : 15 Июня 2010, 21:57:49 »
вот эта гайка.
ее нет на редукторе.
просто втулка, в ней ось, в оси под шестигранник отверстие - для аварийного закрытия люка.
« Последнее редактирование: 15 Июня 2010, 22:01:37 от Rastvoritel
»
  • 328 купе 1986 г.в. была... теперь 320I E46 Touring
BMW 316 ecotronic ---> M10B18, Я 7.2 ---> M20B20 motronic 1.3 ---> М52В28 Siemens MS 41.0 + Getrag 240.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Убийца Анхелофф!
  • BMW E30 Club Member
  • Гуру е30
  • *
  • Сообщений: 32416
  • Репутация +21912/-13401
  • Пол: Мужской
  • Локация: Санкт-Петербург
  • Возраст:42
« Ответ #10 : 15 Июня 2010, 22:18:01 »
Вообще без этой гайки редуктор должен проскальзывать постоянно, как буд-то люк застрявший.
325iX 86г. M20B25 Motronic 1.0 Землеройный снаряд (C)  БМВ машина не любящая колхоз и любящая деньги...
Кто вы такие? Что вам надо? Я вас не звал - идите на хуй! :)
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 318
  • Репутация +16/-6
  • Пол: Мужской
  • Локация: Stavropol
  • Возраст:43
« Ответ #11 : 15 Июня 2010, 22:36:11 »
Вообще без этой гайки редуктор должен проскальзывать постоянно, как буд-то люк застрявший.

у меня работает, сфотаю обязательно.
  • 328 купе 1986 г.в. была... теперь 320I E46 Touring
BMW 316 ecotronic ---> M10B18, Я 7.2 ---> M20B20 motronic 1.3 ---> М52В28 Siemens MS 41.0 + Getrag 240.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Убийца Анхелофф!
  • BMW E30 Club Member
  • Гуру е30
  • *
  • Сообщений: 32416
  • Репутация +21912/-13401
  • Пол: Мужской
  • Локация: Санкт-Петербург
  • Возраст:42
« Ответ #12 : 16 Июня 2010, 10:54:56 »
Странно... Какой-то колхоз!
325iX 86г. M20B25 Motronic 1.0 Землеройный снаряд (C)  БМВ машина не любящая колхоз и любящая деньги...
Кто вы такие? Что вам надо? Я вас не звал - идите на хуй! :)
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 318
  • Репутация +16/-6
  • Пол: Мужской
  • Локация: Stavropol
  • Возраст:43
« Ответ #13 : 16 Июня 2010, 15:09:05 »

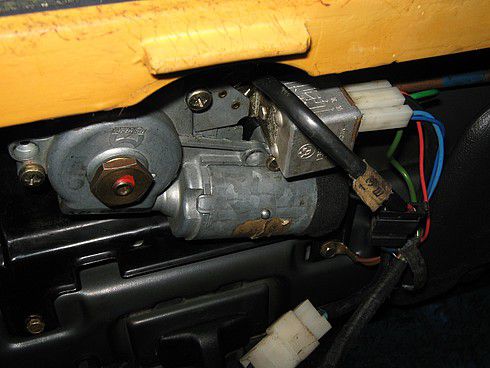

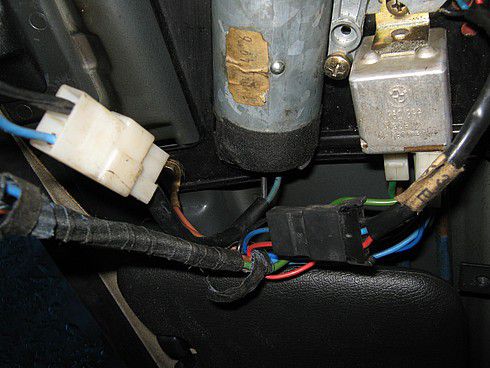

Ну вот так он выглядит и установлен
  • 328 купе 1986 г.в. была... теперь 320I E46 Touring
BMW 316 ecotronic ---> M10B18, Я 7.2 ---> M20B20 motronic 1.3 ---> М52В28 Siemens MS 41.0 + Getrag 240.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Убийца Анхелофф!
  • BMW E30 Club Member
  • Гуру е30
  • *
  • Сообщений: 32416
  • Репутация +21912/-13401
  • Пол: Мужской
  • Локация: Санкт-Петербург
  • Возраст:42
« Ответ #14 : 16 Июня 2010, 15:27:58 »
Похож он на родной, но не родной это! Проводка и реле вроде родные, хотя не факт - разъём мотора другой.
Вот родной:


« Последнее редактирование: 16 Июня 2010, 15:31:52 от Victor I
»
325iX 86г. M20B25 Motronic 1.0 Землеройный снаряд (C)  БМВ машина не любящая колхоз и любящая деньги...
Кто вы такие? Что вам надо? Я вас не звал - идите на хуй! :)
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 318
  • Репутация +16/-6
  • Пол: Мужской
  • Локация: Stavropol
  • Возраст:43
« Ответ #15 : 16 Июня 2010, 15:39:18 »
Значит это мотор правильно работать не будет?
  • 328 купе 1986 г.в. была... теперь 320I E46 Touring
BMW 316 ecotronic ---> M10B18, Я 7.2 ---> M20B20 motronic 1.3 ---> М52В28 Siemens MS 41.0 + Getrag 240.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Убийца Анхелофф!
  • BMW E30 Club Member
  • Гуру е30
  • *
  • Сообщений: 32416
  • Репутация +21912/-13401
  • Пол: Мужской
  • Локация: Санкт-Петербург
  • Возраст:42
« Ответ #16 : 16 Июня 2010, 15:43:05 »
Возможно что да.
Это может быть мотор от люка, который выдвигается не внутрь а наружу кузова, и у него положение закрыто в упоре.
325iX 86г. M20B25 Motronic 1.0 Землеройный снаряд (C)  БМВ машина не любящая колхоз и любящая деньги...
Кто вы такие? Что вам надо? Я вас не звал - идите на хуй! :)
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Освоился
  • *
  • Сообщений: 318
  • Репутация +16/-6
  • Пол: Мужской
  • Локация: Stavropol
  • Возраст:43
« Ответ #17 : 16 Июня 2010, 17:05:03 »
Возможно что да.
Это может быть мотор от люка, который выдвигается не внутрь а наружу кузова, и у него положение закрыто в упоре.


может быть.
ты бы по возможности сфоткал  свой редуктор, особенно интересен микровыключатель и задающая шестерня.

кстати вот видео как работает электролюк
/go.php?l=http://rutube.ru/tracks/3333903.html?mail=track_converted&v=e574c46145fa226b71344a06d03aae8c
« Последнее редактирование: 16 Июня 2010, 17:34:22 от Rastvoritel
»
  • 328 купе 1986 г.в. была... теперь 320I E46 Touring
BMW 316 ecotronic ---> M10B18, Я 7.2 ---> M20B20 motronic 1.3 ---> М52В28 Siemens MS 41.0 + Getrag 240.
  • Оценка за сообщение
  • Счистить ржавчину0
  • Пильнуть ведро0
  • Убийца Анхелофф!
  • BMW E30 Club Member
  • Гуру е30
  • *
  • Сообщений: 32416
  • Репутация +21912/-13401
  • Пол: Мужской
  • Локация: Санкт-Петербург
  • Возраст:42
« Ответ #18 : 17 Июня 2010, 15:16:06 »
Ну когда буду ставить микрик то сфоткаю, но это будет не скоро наверное. Микрик у меня снят - обычный импортный микрик 3хконтактный. А моторчик я снимать не буду, раньше чем новый микрик найду, или восстановлю старый - потолочную панель снимать не хочу.
