Калькулятор под эксель, позволяет зная загрузку инжекторов и их размер, посчитать сколько мотор сосет воздуха. Особенно полезно для турбо-машин что бы понять в какой точке компрессорной карты мы едем. Поиском в инете, как ни странно, не нашел, поэтому написал сам:
Линк на калькулятор:
http://www.turbo-garage.com.ua/garage/techinfo/AirFlowCalc.xlsВыглядит это так:
Нужно задать:
Injector size cc@ 3.0 Bar - номинальный размер форсунок при 3 бар
actual fuel pressure, Bar - давление на которое настроен регулятор
injector peak duty % - загрузка инжекторов в точке для которой считаем (для рассчета макс. потока воздуха задаем пиковое значение из лога)
RPM @ peak duty - обороты для которых берем загрузку
Injector dead time, ms - лаг форсунок для вычисления эффективного времени впрыска
AFR @ peak duty - смесь в точке для которой считаем
# of Cylinders - кол-во цилиндров
на выходе получаем кучу всего:
Actual Injector Size,cc:
2xEngine rev time,ms
Injection time
Actual injection duty, %
Fuel cc/min
Fuel kg/hr
Fuel lb/hr
Fuel g/min
AirFlow kg/hr
AirFlow lb/hr
AirFlow g/min
AirFlow lb/min
но главное последнее - AirFlow lb/min это как раз то число с которым мы втыкаем в свою компр.карту.

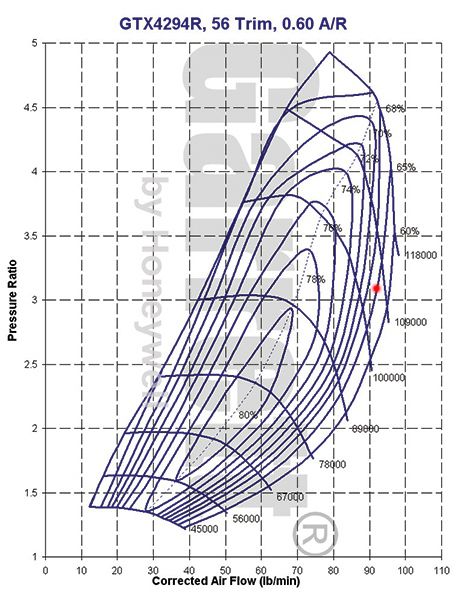

Для примера, я забил в калькулятор данные из своего прошлогоднего заезда, получилось порядка 92lm/min воздуха. По моей карте GTX4294, на 2 брах наддува (порядка 3.1-3.2 PR) это уже попадаем на линию 65% эффективности:

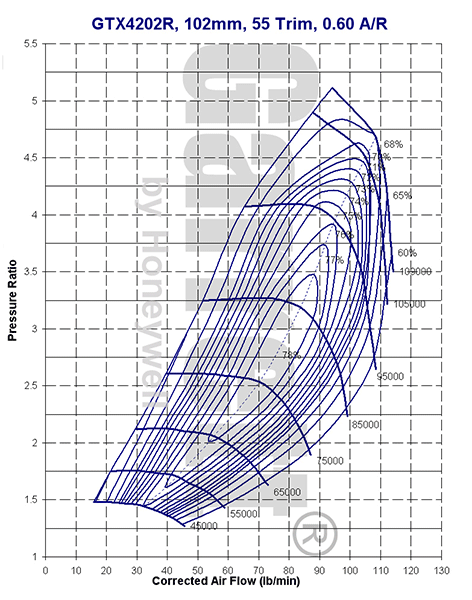

и это практически предел турбины. поэтому видно что надо ставить GTX4202, тут это еще целых 75% эффективности и еще 150-180лс в запасе сверху:
Надеюсь будет полезно. Если какие вопросы или каменты - велкам!
Oleg Coupe
