Тема: Схема моторной проводки мотроник 1.3 на м20в20

Нужна подробная схема проводки мотроник 1.3 на м20в20,может есть у кого?

http://www.jonkensy.com/DTA/ETM/

самая подробная... смотри год эдак 88 для 325ой.

скачал а там блин по не русски а у меня с иностранными языками туговато,так что ищем схему дальше!
нужна только моторная коса.

может кто подкинет схемку то?

я ж тебе кинул
и причем тут язык - схема она и есть схема.

может кто подкинет схемку то?

Толковой схемы с русскими обозначениями не будет. Привыкай к англоязычной. Задавай вопросы с переводом непонятных терминов.

А еще лучше скажи в чем проблема и зачем схема нужна ))

проблема в обрезаных проводах не известно куда и зачем идуших,ну и по схеме хотел собсна выделить какие фишки у меня обрезаны,как то так.

 JustNsk  а в этом файле проводка моторная показана частями т.е. схемы целиковой проводки нет?

Блин в 38м проводки раз в 10больше но даже в той же камасутре все схемы наглядные и понятные!

там надо смотреть раздел "инджекшн электроникс".

если надо всю сразу на одной страничке - лови схему попроще во вложении (.jpg убери из имени файла)

там надо смотреть раздел "инджекшн электроникс".

если надо всю сразу на одной страничке - лови схему попроще во вложении (.jpg убери из имени файла)

О боги верните мне мозги!!!!
Я наверно резиновый но что то не могу убрать этот джипег!

О боги верните мне мозги!!!!
Я наверно резиновый но что то не могу убрать этот джипег!

переименуй файл - сотри последние 4 буквы его имени, чтобы получился .pdf

продолжаю битву,нашлись вопросы -

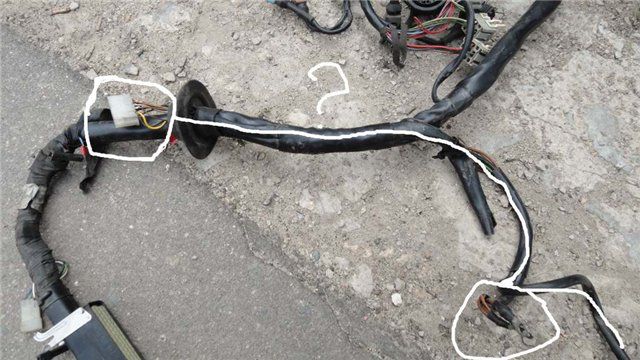

1.что за жгут идет рядом с моторной косой?(к ней никоем образом не относится,можно ли его вырезать?похож на массу какую то!)
фото -

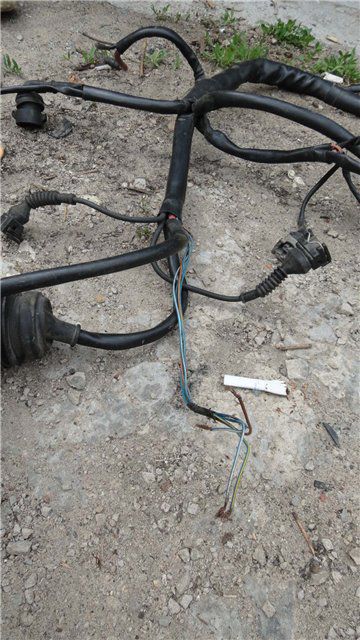

2.не могу отпеределить что отрезано - на форсунки,датчики ОЖ,расходомер,стартер,и еще какие то датчики фишки есть
фото прилагаю но вечером попробую побольше фото сделать чтоб все разьемы влезли -

электрики кто что скажет?

электрики кто что скажет?

скажут, что ты показываешься бесполезные картинки в низком разрешении с какими-то проводами, по которым сложно сделать хоть какие-то выводы... учись спрашивать так, чтобы тебе было легко помочь, а не так, чтобы ты смотрел ты фотографию какого-то куска моторной проводки и думал - а чё это за фигня такая... сфотографируй проводку целиком, сделай фотографию кликабельной в нормальном разрешении, опиши чётко то, что ты уже знаешь сам об этой проводке... короче говоря, сократи работу отвечающему, выполни сам то, что ты можешь выполнить... тогда и на ответ стоит рассчитывать грамотный и чёткий

на последнем фото вроде как 3 провода датчика уровня масло и 1 на генератор

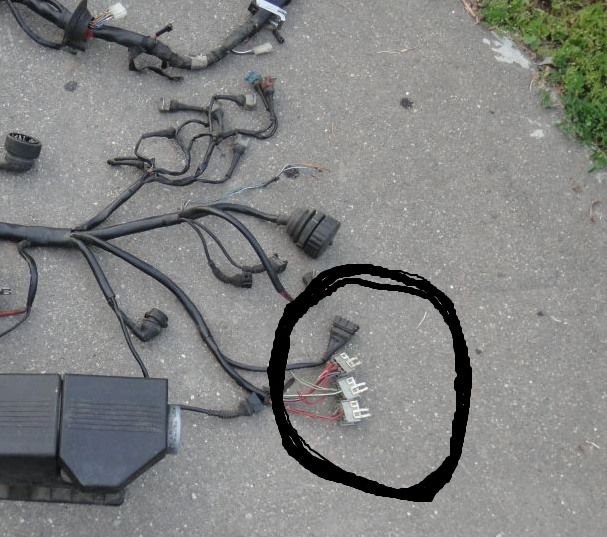

подскажите какие реле должны быть в колодках на фото -

может кто может заглянуть под капот и посмотреть?

http://blog.bavauto.com/7533/bmw-intermittent-stalling-325i-others/



http://etk.bmwsar.ru/detailsd/47263/19890300/M/L/12/12_1514

http://blog.bavauto.com/7533/bmw-intermittent-stalling-325i-others/



http://etk.bmwsar.ru/detailsd/47263/19890300/M/L/12/12_1514

спасибо огромное.

уточнить 3 реле и черный это расход воздуха должен быть (из 5 пин рабочих 4)

кто подскажет цвета проводов по фишкам 4-5-6 инжекторов? )) обозначений на проводах нет...выходят из одного места одинаковой длинны =(

кто подскажет цвета проводов по фишкам 4-5-6 инжекторов? )) обозначений на проводах нет...выходят из одного места одинаковой длинны =(

пофигу как подключишь.

если проводка джет или м1.0 форсы сгруппированы 1-2-3 вместе 4-5-6 вместе. на мотроне 1.3 группы 1-3-5 и 2-4-6.
