Тема: автозапуск автомобиля

вот решил выложить схемку автозапуска. у меня работает несколько месяцев, поставил сразу после приобретения автомобиля. ни разу не подвел, никаких нюансов не возникает.
подключается к доп. каналу сигнализвации, т.е. двигатель запускается с брелка сигнализации, с кнопки доп. канал (он же канал открытия багажника и т.д.). работает только если поднята ручка ручника (единственный минус -  нужно точно быть увереным, что ты оставил автомобиль на нейтралке). стартер крутит до трех секунд, и если до этого времени двигатель завелся стартер отключится (отсечка стартера сделана по сигналу с генератора). если произошел успешный запуск, в машине включаются габариты. приходя в автомобиль вставляю ключ в замок, включаю зажигание, и нажимаю на тормоз: автозапуск выключается а машина продолжает работать от ключа ..  так же можна заглушить с брелка сигнализации, поставив машину еще раз на охрану (сигнал берется от провода закрытия дверей).


или скачать /go.php?l=aHR0cDovL2ZpbGVzLm1haWwucnUvUEFONVQ5

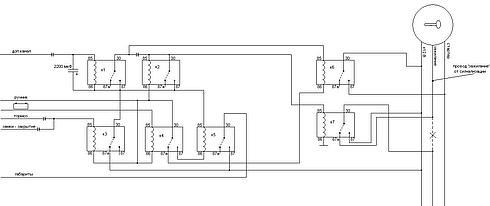

реле к1 делает задержку 3 секунды, что бы в это время крутил стартер (время подбирается конденсатором на конкретной релюшке). реле к2 - само себя подхватывает, и включает реле к7 (реле зажигания). реле к3 - делает сброс автозапуска по педали тормоза или закрытию дверей. реле к4 делает отсечку стартера по сигналу генератора. к6 -  реле стартера. к5 -  включает габариты, если двигатель завелся.

- доп. канал - подключается к сигнализации, к импульсному выходу доп. канала (нужно смотреть в интрукцию к сигнашке, какой провод)
- ручник - провод ручника (контакт 1 на белом разьеме приборки)
- значек генератора - контакт 16 в синем разьеме приборки
- тормоз - подключается к концевику тормоза, прям возле педали
- замки закрытие - подключается к сигнашке к проводу, на котором во время закрытия деврей появляется + (см. инструкцию к сигнашке)
- габариты - подключается к проводу, на котором появляется плю, когда габариты включены, непосредственно возле переключателя

и еще очень важный момент ..
нужно старую сигнализацию переподключить (если до этого было не так) до реле к7 автозапуска..
нужно найти провод от сигнализации, который отвечает за зажигание, по этому проводу сигнашка понимает что включено зажигание. его нужно поключить до реле. когда срабатывает автозапуск, реле к7 отключает провод зажигания(который идет в автомобиль) от замка зажигания, и подает на него +. а провод "зажигание" на замке остается без напряжения(к нему и подключена сигнализация) .   это сделано , что б при автозапуске не срабатывала сигнализация от включения зажигания.

реле к1-к5 малогабаритные (какие то китайские), к которым нужно подпаивать проводки ...
реле к6-к7 большие со своей колодкой (30-ти амперные).

если какие вопросы, спрашивайте , отвечу!

и по деньгам фигня получается - 5 маленьких релюшек по 1$ и две больших по 3$ ...
галвное правлиьно собрать, на столе проверить и вперед ...

не плохо по бюджету но если есть бюджет то брать с автозапуском сигналку тогда ты точно не запаришься! по тому как можно поставить на ручник и машинально включить пердачу,потом автозапуск и .....

С сигнализацией с авто запуском можно тоже про....баться. Автор что произайдёт если поднят ручник и воткнута передача а ты пытаешься завестися с автозапуска?

С сигнализацией с авто запуском можно тоже про....баться. Автор что произайдёт если поднят ручник и воткнута передача а ты пытаешься завестися с автозапуска?

как ты с сигналкой проебешься если она работает и стоит на ручнике а потом когда ставишь на охрану она сама глохнет! а в этом случае машина будет заводиться вернее пытаться ехать(а если дизель и плохой ручник-то она поедет)

видимо вы не знаете как работает сигналка с автозапуском....

видимо вы не знаете как работает сигналка с автозапуском....

с чего ты взял? у каждой сигналки с автозапуском свой алгоритм работы! например у TOMAHAWK ты машину должен оставить работающую закрыл дверь она заглохла и стала на охрану у STAR LINE она тоже сама глушит машину и т.д.

как ты с сигналкой проебешься если она работает и стоит на ручнике а потом когда ставишь на охрану она сама глохнет! а в этом случае машина будет заводиться вернее пытаться ехать(а если дизель и плохой ручник-то она поедет)

предупреждение за мат

с чего ты взял? у каждой сигналки с автозапуском свой алгоритм работы! например у TOMAHAWK ты машину должен оставить работающую закрыл дверь она заглохла и стала на охрану у STAR LINE она тоже сама глушит машину и т.д.

вот это я считаю самы лучшый алгорит, так точно не оставиш на передаче!
если криво не подключить

С сигнализацией с авто запуском можно тоже про....баться. Автор что произайдёт если поднят ручник и воткнута передача а ты пытаешься завестися с автозапуска?

в моей схеме если не поднят ручник - автозапуск не сработает. Ниче не включится, ниче не будет крутиться. Если поднят в любом случае будет пробовать завести.
На работе сделал также друзьям на ланос и на гольф3 - работает без нареканий.
Пробовали на ланосе запустить на ручнике и на передаче - не запустилась, хотя стартер мучался 2 сек.
Так что надо быть уверенным, что авто на нейтрали. У меня ни разу ситуаций не было.
Это конечно большой - . Просто схема очень примитивная. А если делать сложнее, реально проще готовую купить.

здорово придумал! я б сделал бы себе такую штуку, но в электрике не шарю(

все хорошо но поясни пожалуста про рейле какие должны  быть

Сообщение склеено: [time]Срд 21 Янв 2009 01:25:34[/time]
и вольтаж конденсатора скожи

Реле к1-к5 любые малогабаритные реле на 5 контактов. Я выпаивал из бу сигнализаций. К6,к7 обычные автомобильные реле. Кондер на 25 в.

слушай блин забыл спросить а диоды какие лутьше ставить

Любые... Маркировки не знаю. Маленькие, черные, такие стоят в китайских бп, в сигнализациях, в колодках реле автомобильных.
Еще раз повторяю... Ребята, будте внимательны при эксплуатации - не забывайте снимать с передачи...
Схема очень простая. Для меня самый главный плюс - я не потратил ни копейки при изготовлении, к остальному привык. Хотя всё равно когда запускаю - смотрю на машину из далека(если есть возможность) и держу палец на брелке, в случае чего быстро нажму на кнопку постановки на охрану - и автозапуск сбросится.
Успехов...

спасибо друг

Да... Особо то и незачто...
