Тема: проводки датчика износа колодок

Приборку вынуть можно, правда сложно.
По поводу лампочки тебе уже писали, разъесняю подробнее - берёшь патрон как у АБСа, или как в прикуривателе, ставишь туда лампочку, подключаешь всю эту лабуду к ней и вставляешь её в одно из мест слева, не далеко от индикаторов противотуманок. Там автомата есть гнездо, и ещё вроде резервная какая-то (не уверен, надо смотреть).

Приборку вынуть можно, правда сложно.
По поводу лампочки тебе уже писали, разъесняю подробнее - берёшь патрон как у АБСа, или как в прикуривателе, ставишь туда лампочку, подключаешь всю эту лабуду к ней и вставляешь её в одно из мест слева, не далеко от индикаторов противотуманок. Там автомата есть гнездо, и ещё вроде резервная какая-то (не уверен, надо смотреть).

лампочками я затарился - терь у меня есть разные с запасом

вопрос в следующем - какое место (какую позицию неиспользуемой лампы) в приборке под это можно задействовать чтобы завести проводки на стандартные колодки разъемов приборки (белый и синий) чтобы лампочка без логики включалась и выключалась когда нужно.

раньше видел картинки с описанием на каком месте приборки под что лампа, но щас найти это не могу.
и знать бы что если на какието пины подать-замкнуть то эта лампа включится .

у абса вроде лампа с патроном как у колодок? - какая логика его включения?

Нет! У АБСа и у коробки автомата (последнее как раз лучше использовать, там менее понятные значки) лампа вставляется в патрон как у пепельницы, на отдельных проводах, а потом запихивается в приборку сзади на специальное место. Управляет ей только АБС или АКПП. Так что ставь туда. Я фото постараюсь сегодня сделать.

Нет! У АБСа и у коробки автомата (последнее как раз лучше использовать, там менее понятные значки) лампа вставляется в патрон как у пепельницы, на отдельных проводах, а потом запихивается в приборку сзади на специальное место. Управляет ей только АБС или АКПП. Так что ставь туда. Я фото постараюсь сегодня сделать.

примерно понятно. как вариант годится - лампу в контур управляющего тока.?

я вот не помню какие там свободные лампы уже есть, может кто подскажет есть ли там
1. уровня жидкости в бачке стеклоомывателя
2. уровня жидкости в системе охлаждения двигателя
3. ASC
4. с АБС вроде разобрались
5. передняя и задняя туманки - какой логикой включаются?
6. что за лампа круглой стрелкой слева от туманок ?
Сообщение склеено: 23 Апреля 2010, 12:49:50
круиз-контроль на приборку не выводит свое состояние?

Первые 2 не в приборке. 3го на 30ках нет, АБС справа вставляется отдельно, туманки х.з. с какой логикой, они врое должны с туманками включастя, последнее не знаю.

ты точно легких путей не ищешь! )))
контрольки туманок включаются вместе с соответствующими туманками. Зеленая - передние, желтая - задние, включается только после включения передних.
Все что слева от туманок - резервные 3 штуки вроде, в том числе на автомат какая то из них идет. У меня одна (желтая) используется под кнопку - просто выведены отдельные провода. Не пойму зачем тебе именно через штатные разъемы хочется подключить?
Кстати приборка нормально вынимается без снятия руля и кожуха рулевой колонки.

Все что слева от туманок - резервные 3 штуки вроде, в том числе на автомат какая то из них идет. У меня одна (желтая) используется под кнопку - просто выведены отдельные провода.

не понял как это на автомат - на коробку автомат чтоли?
понятно, значит там как абс справа - втыкается лампочка и провода за ней висят

наверное срежу цоколь от пепельницы (т.к. нет лишнего свободного) и воткнусь в абс скорее всего

Кстати приборка нормально вынимается без снятия руля и кожуха рулевой колонки.

крутил вертел, ни вверх ногами, ни вниз мордой ни ввверх, ни боком низадом - никак не вышла - упирается в надрулевой кожух колонки  и по габаритам не вытаскивается упирается - может ты с колонкой без кожуха ее вынимал.

на коробку автомат чтоли?

ну да, коробка автомат, не Калашникова же ))) там все резервные под цоколь с отдельными провода вроде...

Кстати приборка нормально вынимается без снятия руля и кожуха рулевой колонки.

у меня снялась, повертел ее и таки вытащил
Сообщение склеено: 23 Апреля 2010, 17:19:00
вот тут (на фото справа) видно эти 3 резервные контрольки, а левее от них 2 контрольки противотуманок.

можт у тебя руль неправильный?

можт у тебя руль неправильный?

эт ты про кого? у меня стандардный руль 4х спицевый
Сообщение склеено: 23 Апреля 2010, 17:42:02


еще вопросик чисто по электронике - если воткнуть в управляющую цепь лампочку в цоколе, то лучше ее подключить параллельно релешке или последовательно.
последовательно видится ненадежным, т.к. если лампа кирдык, то реле не включится
параллельно - хватит ли тока на релешке шоб включиться...
посоветуйте как правильнее. спс

вываливай принципиальную схему
Сообщение склеено: 23 Апреля 2010, 18:02:31

эт ты про кого? у меня стандардный руль 4х спицевый

приборка должна вылезать

вываливай принципиальную схему
Сообщение склеено: 23 Апреля 2010, 15:02:31приборка должна вылезать

странно но не вылезла
схемы нарисовал - че скажете
Сообщение склеено: 23 Апреля 2010, 17:21:09
Р - рыле (управляющий контур)
Х - лампочка бесцокольная в цоколе от пепельницы

вариант А

спасибо, так и сделаю.

Вот фотки, сори за качество:

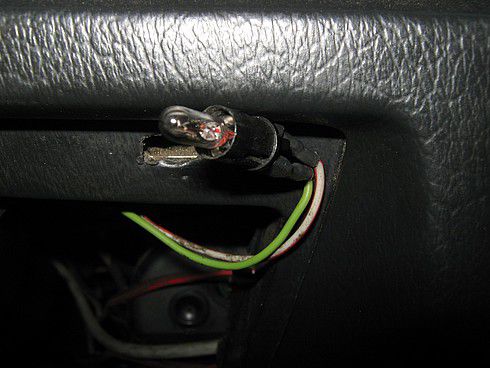

Патрон ABSа с лампочкой.

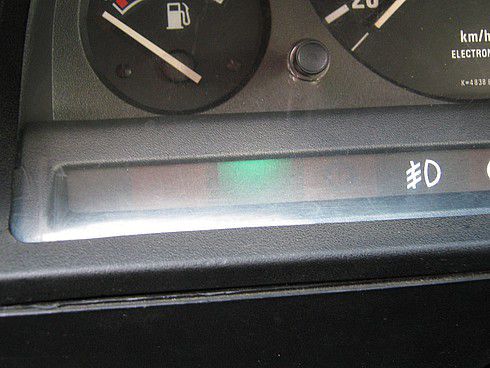

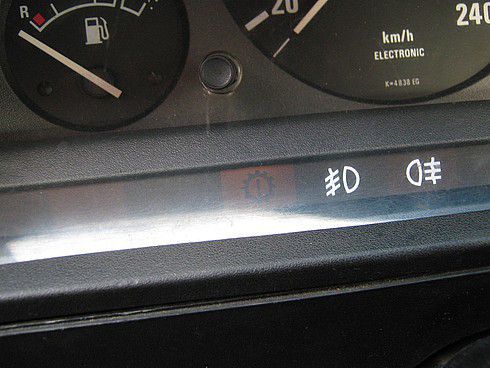

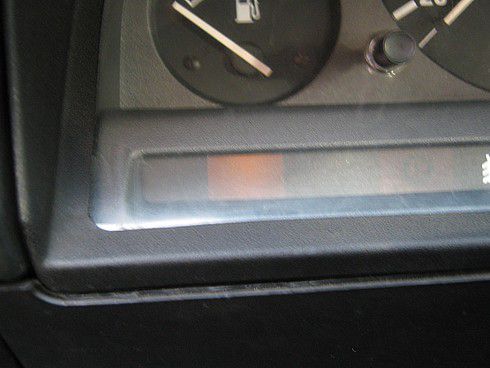

Подсвеченые ораньжевый без надписи и значка, зелёный без надписи и значка, ораньжевый с значком для АКПП. Я бы использовал зелёный или ораньжевый без надписи.

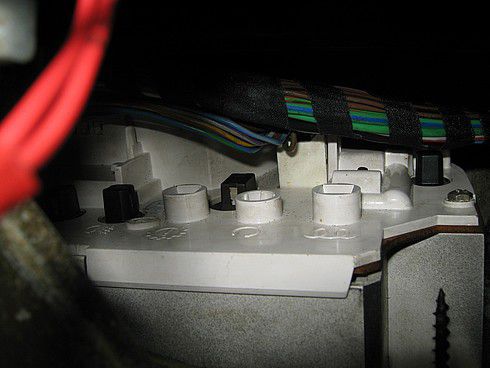

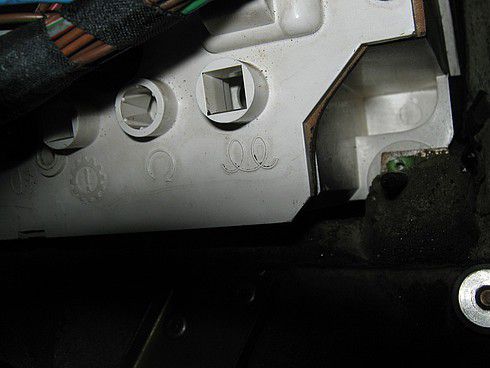

Вид сзади на дырки 3х индикаторов.



Собственно если живёшь не совсем в глуши, то лучше купи на разборе у кого-нибуть лишний патрон пепельницы. Или в магазине - наверняка там найдётся аналог.
Сообщение склеено: 23 Апреля 2010, 19:17:26
Да, и то что они светят не ярко - сорри, это из за отутствия лампочки, которой подсветить я светил светодиодным фонариком, который туда плохо лезет. На самом деле светить будет ярче.

спасибо БОЛЬШОЕ за разжовывание и спасибо всем участником этой темы за поддержку. все сделал! без вас бы это было бы невозможно!


за патроном некогда было ходить. потому срезал провод подсветки задней пепельницы от ручки стояночного тормоза - длина какраз подходящая получилась и патрон что нада. пепельницами не пользуюсь. если нада кому будет легко восстановят.
КАК ЗАКРЫТЬ ПЕПЕЛЬНИЦЫ, ЧТОБЫ В НИХ НЕ ЛАЗИЛИ МАЛЫЕ ДЕТИ? скотч и изоленту не предлагать!

использовал место для лампы с круглой стрелкой светит зеленым и яркая как надо(помоему Слава это предлагал) - другие места не подошли: абс изза высвечивания абс может сбить с пантылыку когонить (кста. она абс штатно моргает когда система отбивает педальку или светится когда абс на контроле), другие места с квадратным корпусом в них лампа с круглым цоколем не влазит и хз что туда влазит - Виктор что скажешь, какие лампы ставятся в квадратные отверстия приборки с обратной стороны?

приборка так и не вышла - пытался еще раз, но или силы жалко или не так ее кручу, но краями она упирается по сторонам и в кожух над рулевой колонкой, повернуть ее поперек торпеды или вдоль машины тоже не удалось мало пространства в торпеде. ну да ладно, ее не собирался вынимать - все смог сделать вокруг без того, но было любопытно..

а ты когда вытаскивал - разъемы отключил? или вместе с проводами тащил? ))

а ты когда вытаскивал - разъемы отключил? или вместе с проводами тащил? ))

отключил конэшна
отключил, вытянул их и разобрал, обработал чтобы разобраться с тормозными контактами... но увы.
кста, так как полез к разъемам приборки то заодно починил эконометр приборки каторый никогда не показывал - протянул проводок с раъема двигателя 8 на 11 контакт синего разъема - терь вся приборка чтото показывает - расход канечно запредельный, видимо както оно странно откалибровано, чувствительно реагирует на нажатие газа... я в восторге после такой операции починились такие вещи!!

А вот по лампам не скажу - думал что пофиг какая дырка. Нужно смотреть у кого коробка автомат стоит, какой у них потрон...

можт у тебя руль неправильный?

у меня? ну в принципе руль у меня маленький )) но сам видел как ставили и снимали приборку со стандартным рулем, не снимая кожуха и руля

А вот по лампам не скажу - думал что пофиг какая дырка. Нужно смотреть у кого коробка автомат стоит, какой у них потрон...

ф опщем, это осталось неизвестным, т.к. круглый цоколь как у пепельниц, под бесцокольную лампочку, упирается в стороны квадратного отверстия приборки, т.е. не влазит...
просто любопытно, какие лампы туда ставят, они тоже с наружным питанием?

использовал место для лампы с круглой стрелкой светит зеленым и яркая как надо(помоему Слава это предлагал)

у меня используется крайняя оранжевая - сегодня гляну какой там патрон, если интересно...

Посмотрел, походу у меня эту лампочку ставили в квадратное отверстие по принципу - если нельзя впихнуть невпихуемое, то это невпихуемое нужно тщательно обработать напильником и впихнуть!   Похоже, что круглый патрон подрезали и получили почти квадратный

эт тоже решение как я сразу не догадался, атобы попробовал подсветить шоб увидеть подсветку в других позициях, а так пришлось оставить первую подошедшую...

получается, вопрос остается открытым,-  какие лампы в каких цоколях туда задумано ставить, в квадратные отверстия приборки.
