Тема: схема раводки вакуумных трубок

привет всем,очень нужна помощь,купил машину, немогу найти схему как раскинуть трубки на рисунке обозначенные стрелками,может у кого есть возможность выложить хотябы фото, что и куда? заранее спасибо.

да глянь по етк, должно найтись
http://etk.bmwsar.ru/

Вообще не вижу связи ссылки с моим вопросом!! это типа реклама чтоли??

Вообще не вижу связи ссылки с моим вопросом!! это типа реклама чтоли??

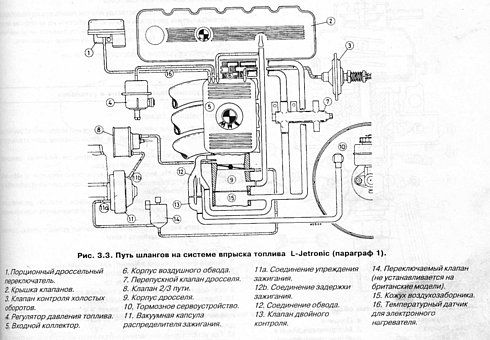

это типа подсказка, где смотреть!!! если у тебя машина как в подписи 90 г.в., то вот по ее вакуумной системе картинки
http://etk.bmwsar.ru/detailsd/47275/19900700/M/L/11

http://photo.qip.ru/photo/ilitch65/2545011/xlarge/47517792.jpg

Эта схема не такая(( ЕТК не помог там нет концов((( Поможет только подробное фото идентичного двигателя( Большая просьба, может есть у кого нибудь такая возможность? Буду неимоверно признателен.

BMW E 323I 1989г  VIN WBAAD710101521056

по указанному тобой VIN она не 89...

3' E30, 4 двери
323i (M20)
Регион:   Европа
Руль:   Левый руль
Трансмиссия:   МКПП
Дата:    '84, Август

так что у тебя L-Jet , и схема твоя

Эта схема не такая(( ЕТК не помог там нет концов((( Поможет только подробное фото идентичного двигателя( Большая просьба, может есть у кого нибудь такая возможность? Буду неимоверно признателен.

на, только тебе это не поможет. надо по схеме(кстати ильич тебе правильную схему дал) всё внимательно изучать и подключать.

всем спасибо большое,вроде допетрил! но теперь новая проблема, схватывает с пусковой форсунки,но не заводится((( снял колпак с одной из форсунок,тестером проверил напряжение в момент когда кручу стартером все нули и лишь при выключение зажигания проскакивает. с чего начать решать этот вопрос?

я не вижу на твоём фото реле бензонасоса. колхоз какой то. оно же ещё даёт сигнал на форсунки.

реле бензонасоса на фото возле штекера на расходометр. Бензонасос срабатывает при включение зажигания. отсоединил бензошланг с пусковой форсунки, бензин поступает, а перед ней тройник стоит, так что с подачей вроде все впорядке. Может ли центральная плата не подавать сигнал на форсунки из-за какого либо датчика?

какая центральная плата? я те говорю, в джетронике за форсунки отвечает реле бензонасоса.

да?? а как ее можно проверить на работоспособность?

поменять на заведомо рабочее.

мда,это проблематично(((
а что если вот так попробовать?
https://www.e30club.ru/forum/index.php/topic,21712.msg320458/topicseen.html#msg320458

вот, сто лет назад делал на м10б18 когда реле загнулось. до сих пор так гоняет. единственное при повороте ключа бензонасос хренячит непрерывно. для проверки теории можно попробовать.

http://photo.qip.ru/users/doc197791/video/v219638542c/view/

http://photo.qip.ru/users/doc197791/video/v219637fdb2/view/

все!!! завел, рад до припадка. перемкнул реле стала заводиться, только теперь обороты плавают на холостых, как будто она сама газует и сбрасывает газ. читал есть зависимость от тахометра, как ее проверить??

нет зависимости от тахометра. подсос воздуха 100%. клапан прогревочный есть?

блин,честно понятия не имею,как он выглядит? а воздух да,слышно когда завел,цикает. еще она вроде троит,но это попробую свечи поменять.

не знаешь как выглядит? схема вверху. там всё подписано.

дело было в подсосе воздуха. Терь новая беда,закипает быстро система охлождения и  все гонит в расширительный бак,все кипит а радиаторхолодный и печка не греет(((((

задери морду вверх, открой болт прокачной и лей пока не прокачается. ты в каком районе города находишься?

это типа там воздушная пробка чтоли??? Я живу не очень в городе))) собственно поэтому и такие банальные проблемы( Брянская область. А где этот болт прокачки?

болт находится на корпусе термостата. поробуй выкинуть термостат. погонять без него, возможно не открывается. хотя печь должна греть. если не поможет, значит помпа.
