Тема: Чертеж ступиц е 30 м3 5*120

Ребята подкиньте чертеж ступиц 5*120 е30 м3 хочу глянуть стоит заморачиватся с изготовлением?
нашелся  токарь говорит сможет сделать.....ну или может втулка под е36 ступицу чертежик бы?

 Я так понимаю задние?? переделывал 36е ступицы проблем никаких,размер там один везде 13мм,Т.Е. Делаешь проточку под гайку глубиной 13мм ,удлиняешь посадочное под подшипник на 13мм(навариваешь проставку) и напресовываешь кольцо высотой 13мм для сохранения вылета.Тема об этом есть,а вообще возьми 36ю ступицу и родную, штангель в руки и все ясно станет.Фото могу скинуть,кстати поставить ее можно в любой рычаг, как под малый так и под большой подшипник.Ступица е36 имеет посадочное под подшипник 42мм у нас подшипники 39\72\37 или 42\75\37 и есть подшипники от субару или той же мазды 42\72\38 думаю кольцо стопорное удастся запихать...

Кидай фото конечно

 проточка под гайку уже на моей ступице

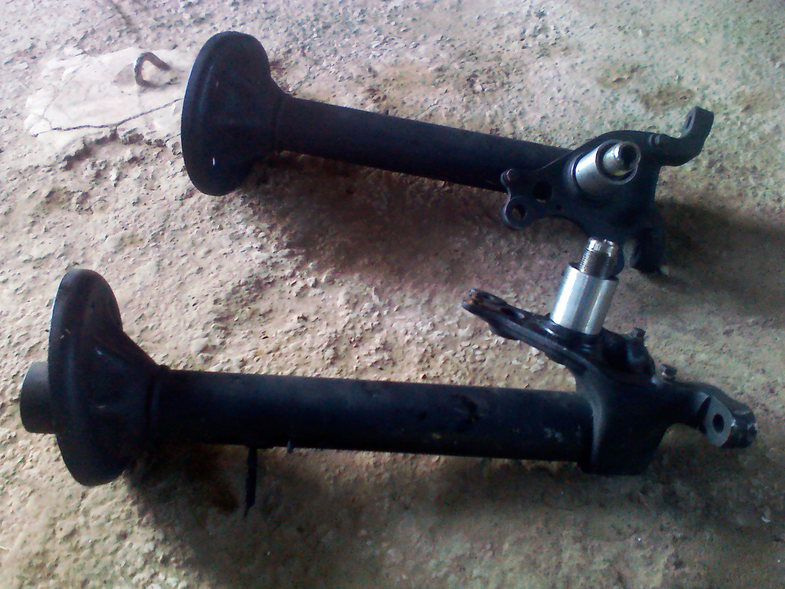

вот так нужно наварить и обработать(на фото неготовый вариант)

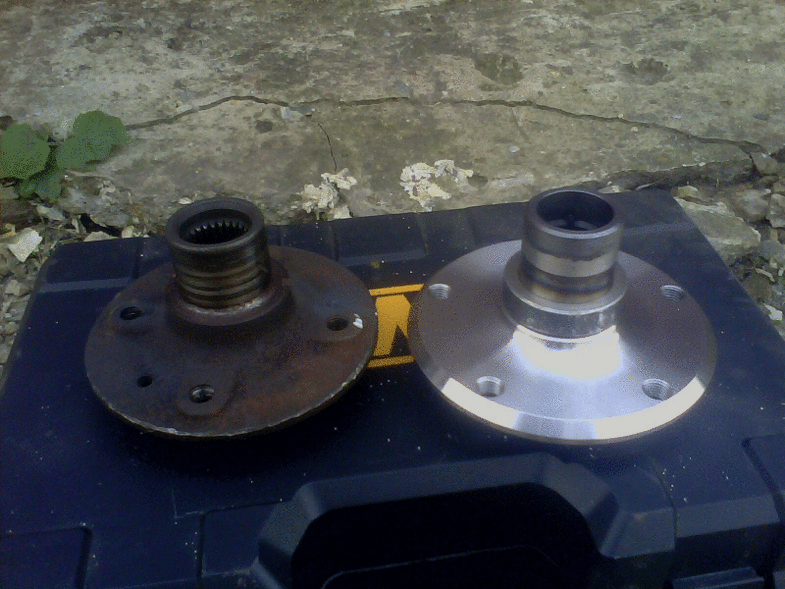

А вот фото проставочного кольца и наваренной части,это фото человека несколько тем ниже он там подробно все расписал(просто его фотографии более удачные)

также сделал втулки на цапфу передних ступиц,в общем после всех замеров вылет по передку со ступицами е36 меняется на 3мм примерно с каждой стороны,эта проблема думаю решится установкой эксцентриковых сайлентов,и колея спереди и сзади останется стандартной....все это будет если вытачивать втулку без посадочного для пыльника,в этом случае гайка наворачивается практически полностью и хорошо стопориться...



Далее замороч с тормозами но до этого не скоро дойду,откапал в каталоге брембо диски,которые думаю неплохо встанут с 540ми суппортами,вылет как у дисков м3, толщина 28 как у 540, диаметр 302 как у 540, площадь колодки таже и должны налезть на 36ю ступицу (чего не сделают диски тт) нужно увеличить ЦО (мм на 6 точно не помню) и поправить разболтовку(там 5\114.3). Все должно встать с дисками r16...Но это все в теории, нужно пробовать.Каталожный номер дисков могу скинуть если кому то интересно.

у м3 езо ступица почти такая же как и у е28 отличается только кольцом абс

А от е28 ступицы перед зад на нашу подвеску е30 не на налезут я так понимаю какие переделки потребуются кто сталкивался или киньте ссылку покури :)ть

Зад реально но замороч большой,да и родной вылет точно не получиться,соответственно запара с тормозными дисками.По переду-все тоже самое,что и с е36 ступицей,через втулку на цапфу.Пока с сохранением родного вылета вариантов я не нашел кроме приведенного выше(за исключением ступиц м3)Тут пожно поставить назад 36й диск с родным ручником,суппорта м3 е30 или е32-34 через переходник,что я и буду делать.По переду с тормозами геморойнее....

у м3 езо ступица почти такая же как и у е28 отличается только кольцом абс

Можно конкретнее??Выходит,что внутренний диаметр подшипника ступицы м3 37мм????Как у е28-32-34-36??

Да действительно етк говорит,что ступицы м3 е30 и е28 аналогичны.Вывод: у стойки м3 цапфа 37мм а не 31 как у обычной е30....

Можешь скинуть размеры втулок на перед с до пусками и посадками

Мне пришлось переделать от 36 задние ступицы на е30 рычаги,сохранив вылет.Диски тормозные и
суппорты оставил от е36 пересверлил одно отверстие на суппорте.

Мне пришлось переделать от 36 задние ступицы на е30 рычаги,сохранив вылет.Диски тормозные и
суппорты оставил от е36 пересверлил одно отверстие на суппорте.

Фото бы этого всего..
Размеры втулок токарь снимал сам,просто дал ему стойку и поворотный 36й кулак.Допуски на усадку он дела но сколько точно хз

А вообще вот

Благодарю за чертежик а по шлицам я так понимаю зад ступица е30 и е36 идентичны?

Да идентичны

спс

Подниму тему.
Скажем, если у меня есть суппорты от м3 е30(перед,зад)
Подвеску я не сильно хочу менять с 4х100 на 5х120, ибо надо тогда всё от м3 искать. А это дорого.
У м3 диски идентичны простым е30, только большего диаметра? Или отличаются?
Ну а ,скажем,если взять переднюю втулку м3  и через этот переходник на 37мм для подшипника, то что сзади делать? От м3 покупать не вариант, как-то дороговато. От компакта тоже не поставишь, не поставить диски от м3.
Брать от е30 и отдать токарю выточить нужную?

Да действительно етк говорит,что ступицы м3 е30 и е28 аналогичны.Вывод: у стойки м3 цапфа 37мм а не 31 как у обычной е30....

как увидел в етк что ступицы одинаковые? я смотрел смотрел - не понил

Применимость.

я так и смотрел, странно. дилерская етк, однако не показывает.

а подскажите неграмотному почему белый чертёж отличается от чёрного? почему размеры разные?

а подскажите неграмотному почему белый чертёж отличается от чёрного? почему размеры разные?

кстати да, разница в считаные микроны =)))
но она, я так понимаю, существенно скажеться

наверно есть какая то засадааа! поэтому хочется разобраться!

народ, подскажите еще вопросик. если на перед Е30 ставить ступицу 5 болтовую от Е36 через переходник это понятно. а как быть с суппортом тормозным? какой ставить? тоже точить самодельную скобу между кулаком и суппортом?
