Тема: Подключение электровентилятора BMW e39 в чем ошибка?

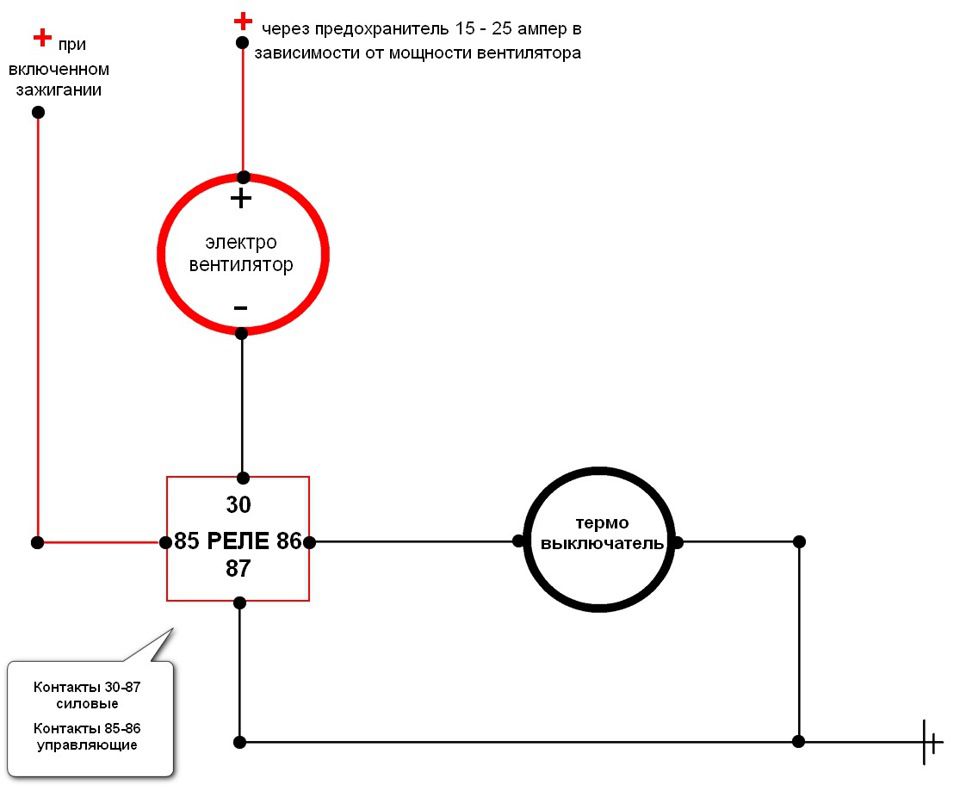

Поставил электровентилятор от е39 доресатйл, термовыключатель от ВАЗ, прилагаю схему подключения, поставил оранжевое реле от бмв(жигулевское тоже подкидывал) прокинул проводку по схеме на прямую к вентилятору на одну максимальную скорость(без сопротивлений) предохранитель 30А сгорает сразу же, поставил пред на 50А как в е39 стоит, предохранитель греется, плюсовой провод после предохранителя то же греется сильно, хотя вент работает максимум минуту, + взял с гены.Подскажите в чем дело, сам в электрике не особо силен..

Дядь ты ипанулся? Схема неверна. 3 плюса и одна земля... вот ты и палишь все

Еще проверь контакты у меня когда было окисление то грелось все адово и провода с реле горели. Тк не было предохранителя.

схема верна, проверь только расположение контактов на реле. реле бмв и реле таз имею сршенно разую разводку.

схема верна, проверь только расположение контактов на реле. реле бмв и реле таз имею сршенно разую разводку.

про это в курсе, подключал и по разводке для реле бмв, и по разводке для тазовского реле одна песня
контакты не окисленые, провода все толстые
Может и правда в схеме дело?!может лучше по другому как подключить?!
хотя уже подключал вентиляторы(по слабее) по такой схеме все работало, как и у многих работают по такой схеме

Схема нормальная, померяй сопротивление обмотки моторчика вентилятора. Как вариант он тянет лишний ток на себя (межвитоковое замыкание). На моторчике должна быть указана мощность, сравни с тем что намерял.

Ну кинь плюс напрямую через пред на вентилятор, да посмотри что будет.

Я так мутил. Минусом подключал. Но и твоя схема верна. Как сказали уже, надо искать проблему в вентиляторе или проводке.

да вчелом разницы нет чем управлять, просто при управлении минусом длина проводов увеличивается.

про это в курсе, подключал и по разводке для реле бмв, и по разводке для тазовского реле одна песня
контакты не окисленые, провода все толстые
Может и правда в схеме дело?!может лучше по другому как подключить?!
хотя уже подключал вентиляторы(по слабее) по такой схеме все работало, как и у многих работают по такой схеме

Я по-другому подключал )

У меня минус от вентеля сразу шел на кузов, с реле так же, управлял плюсом.

да вчелом разницы нет чем управлять, просто при управлении минусом длина проводов увеличивается.

У меня реле на вентиляторе стоит минус брал на телеке.

На всех картинках на 86 контакт реле вы почему-то вешаете массу, хотя в бмвшной проводке везде наоброт - на 85 ноге - минус, на 86 ноге - плюс. Если внутри реле стоит защитный диод, гасящий броски напряжения от обмотки электромагнита, при неправильном подключении диод не будет работать, а будет греться и может выгореть.

На всех картинках на 86 контакт реле вы почему-то вешаете массу, хотя в бмвшной проводке везде наоброт - на 85 ноге - минус, на 86 ноге - плюс. Если внутри реле стоит защитный диод, гасящий броски напряжения от обмотки электромагнита, при неправильном подключении диод не будет работать, а будет греться и может выгореть.

На практике не встречал такого, хотя никто и не исключает подобного, но думаю проблема ТС всё же не в этом.

п.с. я на схеме от балды рисовал, в реальности может быть у меня иначе.

Какой толщины "провод после предохранителя", который греется? Он греется равномерно по все длине, или только в районе предохранителя?

Я так мутил. Минусом подключал.

Минусом подключать не очень правильно. В долгосрочной перспективе сыграет злую шутку.
Провод, находящийся под напряжением, повышенно окисляется. Не по всей длине, естественно. Но в тех местах, где жилы выходят наружу. Учитывая, что все элементы установлены в моторном отсеке, окисление будет проходить довольно быстро. Провод без напряжения окисляется медленнее. Можно условно считать, что когда на проводе нет напряжения, он не окисляется. Таким образом, в схеме управления минусом, провод окисляется все время. А в схеме управления плюсом - только когда работает вентилятор.

Подтверждение моих слов можно увидеть в дверном разъеме. (в стойке). Там традиционно отгнивает красный/черный провод. Он, хоть и самый толстый, всегда под напряжением. А более тонкие провода (например, управление ЦЗ) чувствуют себя хорошо.

Минусом подключать не очень правильно. В долгосрочной перспективе сыграет злую шутку.
Провод, находящийся под напряжением, повышенно окисляется. Не по всей длине, естественно. Но в тех местах, где жилы выходят наружу. Учитывая, что все элементы установлены в моторном отсеке, окисление будет проходить довольно быстро. Провод без напряжения окисляется медленнее. Можно условно считать, что когда на проводе нет напряжения, он не окисляется. Таким образом, в схеме управления минусом, провод окисляется все время. А в схеме управления плюсом - только когда работает вентилятор.

Подтверждение моих слов можно увидеть в дверном разъеме. (в стойке). Там традиционно отгнивает красный/черный провод. Он, хоть и самый толстый, всегда под напряжением. А более тонкие провода (например, управление ЦЗ) чувствуют себя хорошо.

какой провод будет окисляться? плюсовой? скорее тачка по второму кругу сгниет, чем отгниет провод

п.с. почти год катаю, никаких намеков.

идет у меня плюс от гены 3-4мм провод, дальше в этот провод врезан предохранитель 50А, после предохранителя выходит провод, и к нему припаяны два провода которые идут на 2 контакта реле(это наверное не совсем правильно).греется предохранитель и участок от предохранителя до реле, все остальные провода холодные!
  Сегодня вентом не занимался, переключился на другое!вообще не нравится мне как он работает, сразу на макс.скорость, сильно шумно, надо разобраться почему греется проводка, и сделать хотя бы еще одну скорость

Есть варианты сделать плавную регулировку скорости вращения ...
Вот типа такого  https://www.drive2.ru/b/1591388/

Нельзя сделать две скорости через резистор, как на е30 в штате? Покидать провода по схеме и велосипед не изобретать

Есть варианты сделать плавную регулировку скорости вращения ...
Вот типа такого  https://www.drive2.ru/b/1591388/

Что-то это совсем не про то. Там ШИМом регулируется соленоид, который управляет гидровентилятором. Насколько я понимаю, что-то типа нашей термомуфты.
По-моему, резистор на две-три скорости рулит, а плавная регулировка электровеника - от лукавого.

Нельзя сделать две скорости через резистор, как на е30 в штате? Покидать провода по схеме и велосипед не изобретать

или от е34 купить резистор на первую скорость.

Что-то это совсем не про то. Там ШИМом регулируется соленоид, который управляет гидровентилятором. Насколько я понимаю, что-то типа нашей термомуфты.
По-моему, резистор на две-три скорости рулит, а плавная регулировка электровеника - от лукавого.

Ты не дочитал до конца. Там есть вариант управления и гидровентилятором и электровентилятором.

да я так и хочу, сопротивления от 39 поставить и ваговский датчик на две скорости

Про плавную регулировку штука интересная, можно было бы просто поставить электровентилятор уже с мозгом(как пошел потом на бмв, м54, м62..)чтобы не тратить место на отдельный блок
но там ведь должен поступать сигнал от эбу двигателя на его включение и регулировку, а с эбу м60 этого я как понял не сделаешь
