Тема: Распиновка большого белого разъема, дополнительного оборудования С302

По книжке этот разъем называют "special equipment plug".
Я там искал, куда бы воткнуть подогрев сидений (потому что он в оригинале туда таки должен куда-то втыкаться), воткнул на контакт, на котором нащупал 12в при включенном зажигании. Но, по ходу, не в тот.
Кто-нибудь знает, какие контакты там для чего предназначены или хотя бы как обозначаются?

Добавил из темы: TARiK

Распиновка разъема дополнительного оборудования С302




На турингах в разъем А подключается какая-то другая опция, но какая именно - пока не выяснил.
Если у кого-то подключена АБС в разъемы В и С, то при возможности измерьте напряжение на них при разных положениях ключа в замке зажигания и нажатой педали тормоза.
Также не выяснил для чего нужен разъем F.
Если кто-то в курсе - пишите сюда или в личку - я добавлю это в распиновку.

То-же интересно! А то мне люк прикручивать скоро, с/п... Подозреваю что питание возможно то-же от туда берётся...

И я в очередь так как тоже люк ставить буду

я извиняюсь, речь идет не об это разъеме?
не смог больше найти схожих по форме.

Да, это он! Однако, в табличке многое указано как "not used", хотя на фотке (фотка тачки американской, кажется), в них будь здоров воткнуто... Я воткнул подогрев сидений, кажется, в F, потому что нашел на нем +12 при включенном зажигании, а тут говорят, not used

эта картинка похоже из ETM, смотрите первоисточник для вашей машины...

ЕТМ, ЕТМ) почему-то в нем написнао только 325, но думаю что у остальных машин также. в книжке за 88 год да и во всех остальных картинка одна и таже, ту которую я выставил. почему так не понятно врядли эти разьемы проектировались чтобы ни где не использоваться.

Если Нот Юзед - это запроэктированно на будущее, дабы можно было подключать штатно нештатные приборы и опции.
Сообщение склеено: 30 Января 2009, 11:45:06
zavrenok - огромное спасибо! =)

подскажите кто-нить - какого цвета проводник идет на контакт Q

подскажите кто-нить - какого цвета проводник идет на контакт Q

Мне тут подсказали что толстый светлозелёный. Возможно с голубоватой полоской, но нет уверенности! =)

такой же как на приемном что-ли?
да, по логике вполне

такой же как на приемном что-ли?
да, по логике вполне

Ну да, это же один и тот же провод. Часто так бывает. Я бы даже сказал, редко бывает иначе.

А никто не хочет сфоткать свои машины в данном ракурсе?

А никто не хочет сфоткать свои машины в данном ракурсе?

Ты имеешь в виду сфоткать белый разъём?

Ты имеешь в виду сфоткать белый разъём?

Именно. Было б интересно поглядеть.

Именно. Было б интересно поглядеть.

Завтро если не забуду, то попробую сфоткать.

Завтро если не забуду, то попробую сфоткать.

Окей. А я у себя пошукаю.

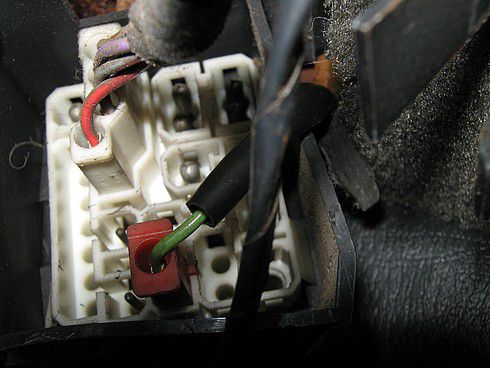

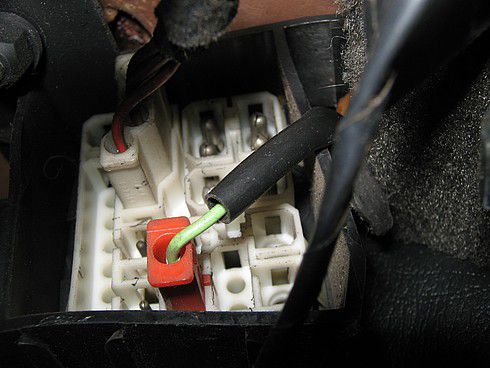

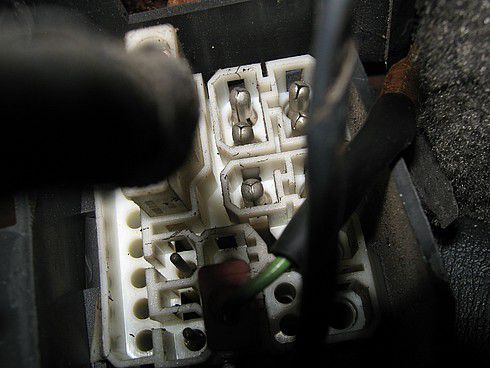

Фот фотки.




К сожалению заднюю часть сфоткать не удалось - там провода соседнего разъёма и провода сигналки мешают. Это то с трудом сфоткал.

А я свой разъем сфоткать не смог. Он у меня так далеко расположен, что я побоялся его вытянуть под объектив. Извиняюсь.

А я свой разъем сфоткать не смог. Он у меня так далеко расположен, что я побоялся его вытянуть под объектив. Извиняюсь.

Я тоже не вытягивал - я засунул фотоапарат (благо цифровая мыльница) под педали и направлял объектив на разъём практически в слепую...

сюдаже должен подключаться штатная могнитола и стеклоподьемники и все остольное или я ошибаюсь?

сюдаже должен подключаться штатная могнитола и стеклоподьемники и все остольное или я ошибаюсь?

Да, сюда. Гнутый разъем - это как раз магнитола. Полагаю, у меня этот разъем с другой стороны обрезан и к нему примотаны ISO-коннекторы. Хотя кроме питания нештатной магнитоле из него больше ничего и не надо..

блик как то так все аккуратно и красиво на этих фотках....а у меня эти все разъемы и реле тупо висят где попало в сетях проводов ))) к этому разъему фиг подлезешь что бы посмотреть что там в нем есть...

Все таки я решил до него добраться! ))

Куда и к чему прикручивается кронштейн этого разъема доп оборудования (#19)?

http://bmw.autocats.ru/parts/E30/4-doors/Europe/325i-M20/LHD/M/1988/january/browse/vehicle_electrical_system/cable_clamps_cable_holder/

Тулил его и так и эдак - ума не приложу как он крепится...
Фотки и картинки крупным планом видел - он вроде сразу под кожухом, но вот, так сказать , общий вид его бы глянуть... А то у меня этот разъем засунули вглубь, аж под моторный щит, и оч не удобно к нему добираться, поэтому хочу поставить" по феншую". Кронштейн купил давно, и вот сейчас пользуясь тем, что салон разобран, решил навести порядок и красоту с проводкой )

Таки нашел я у себя этот кронштейн, но он был как то не так развернут. Кстати распиновка немного отличается от той, что выложена в этой теме.
