Сборка_16. ЕТК_34_Тормозные механизмы (ч.1 "ручник")Переходим к следующему разделу ЕТК.

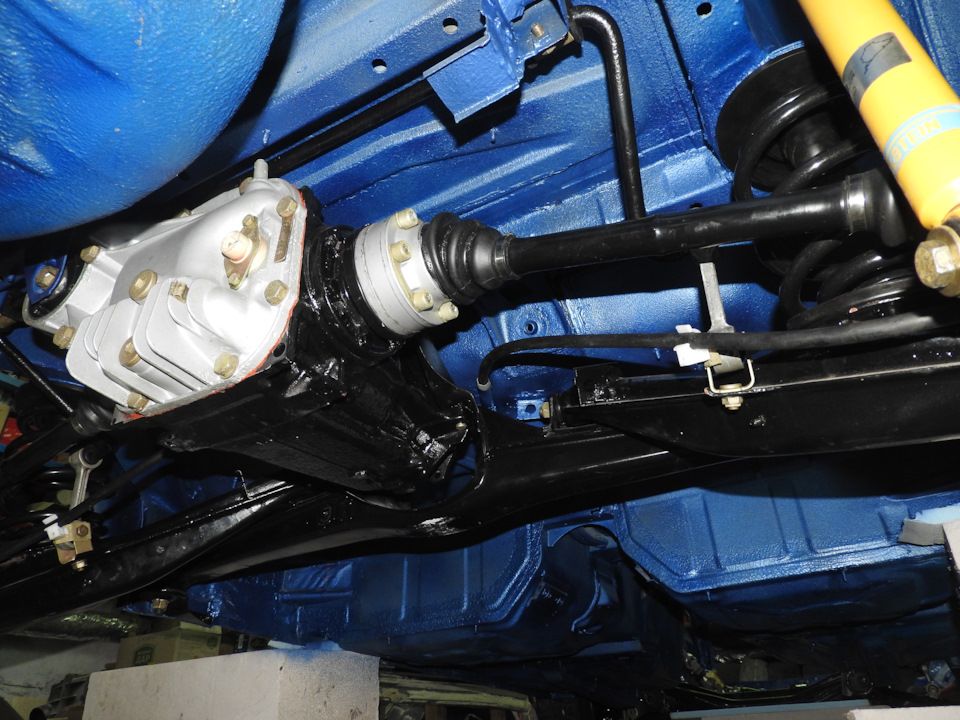

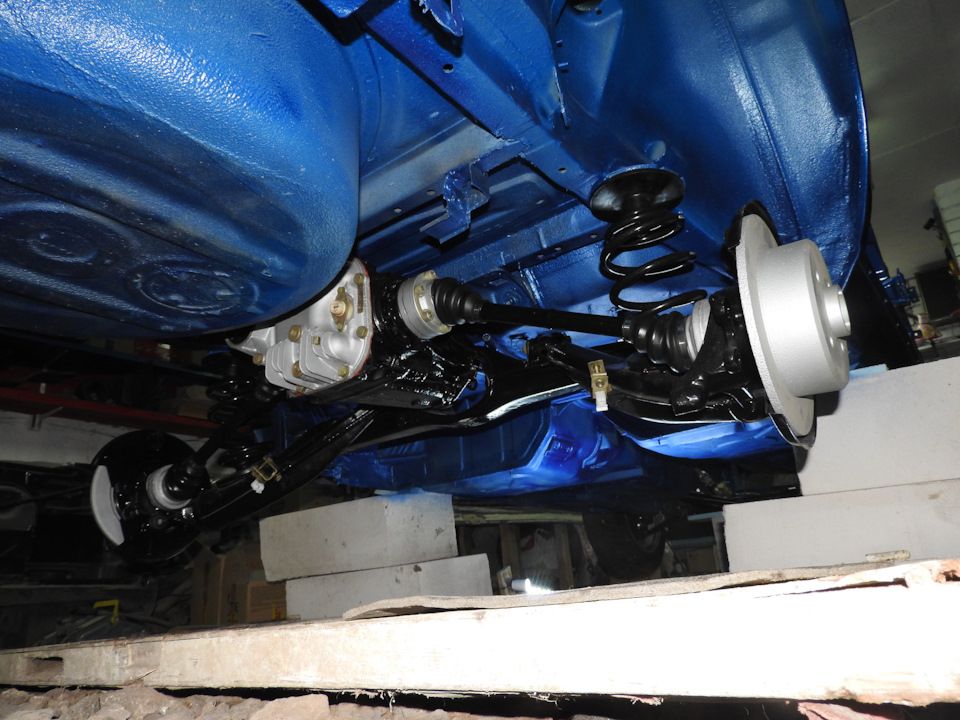

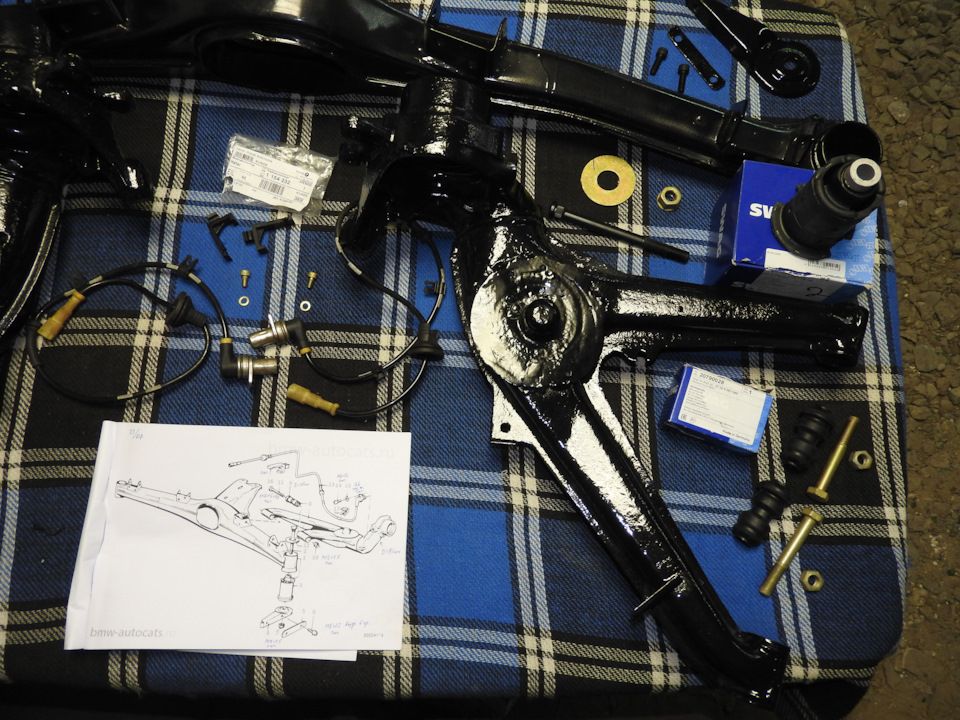

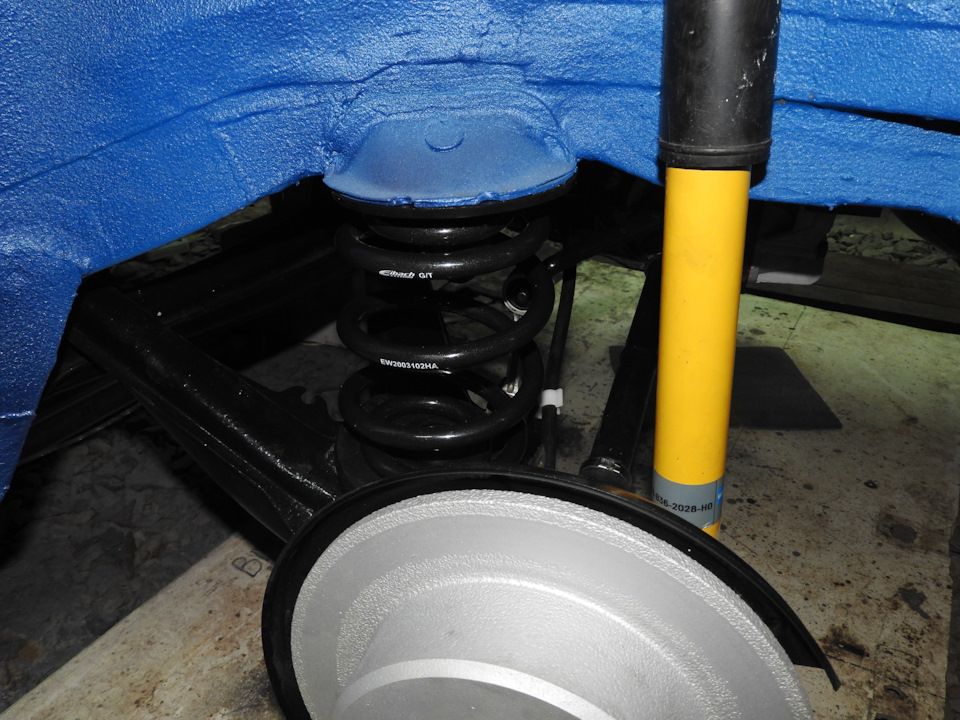

ЕТК_34_Тормозные механизмыТак как задняя ходовая уже установлена, то при ее сборке я сразу установил и "ручник", что-бы по два раза туда не лазить. Поэтому, и начнем этот раздел с конца:
Стояночный тормоз/управление

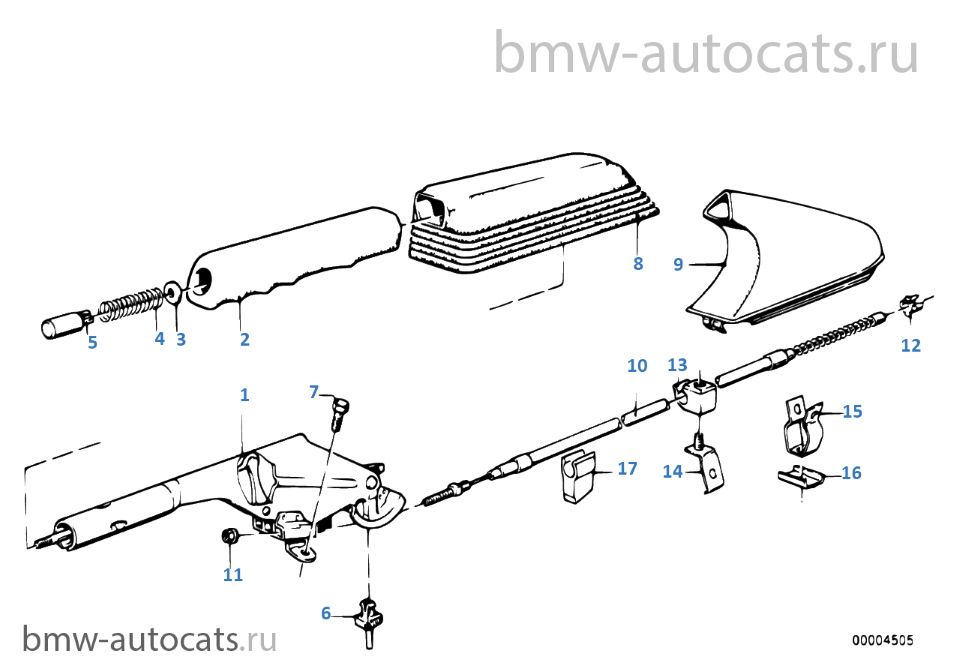

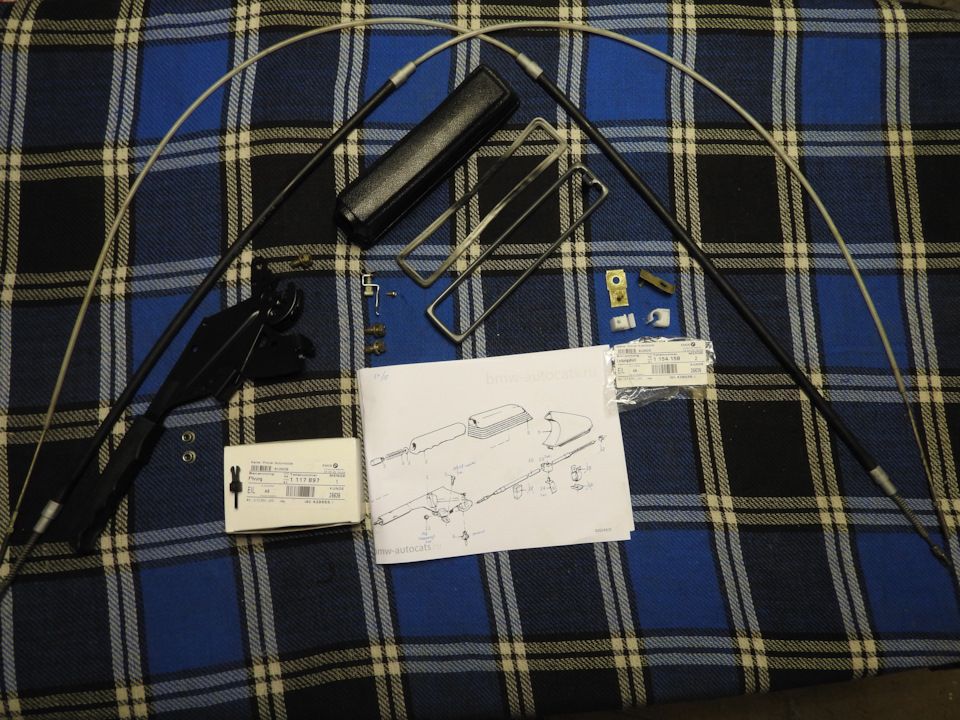

Детали №12, 15, 16, 17 не используются. Они предназначены для стояночного тормоза барабанных тормозов.
Деталь №9 - кожаный чехол, ставился только на комплектации "Edition" (черный, серый, синий).
Все почистил/покрасил. Кнопку рычага не разбирал, она нормально нажимается.

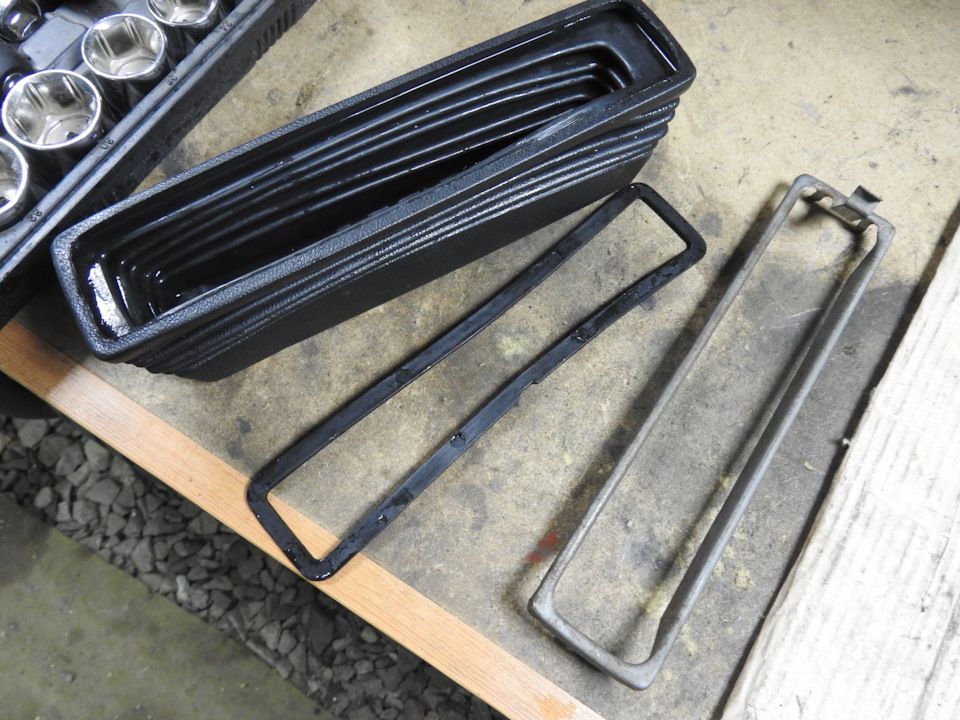

Кожух рычага в ЕТК идет в сборе с металлической рамкой, но внутри его я еще обнаружил пластиковую рамку, которой нет в ЕТК. Раньше чет ее не замечал. Видимо она для того, что-бы кожух лучше держал форму.
На картинке ЕТК меня заинтересовала деталь №6 - я ее у себя не видел. Чет по ее виду подумал, что это какой то упор-ограничитель для рычага. Куда именно она ставится я так и не понял, но заказал ее на всяк случ.

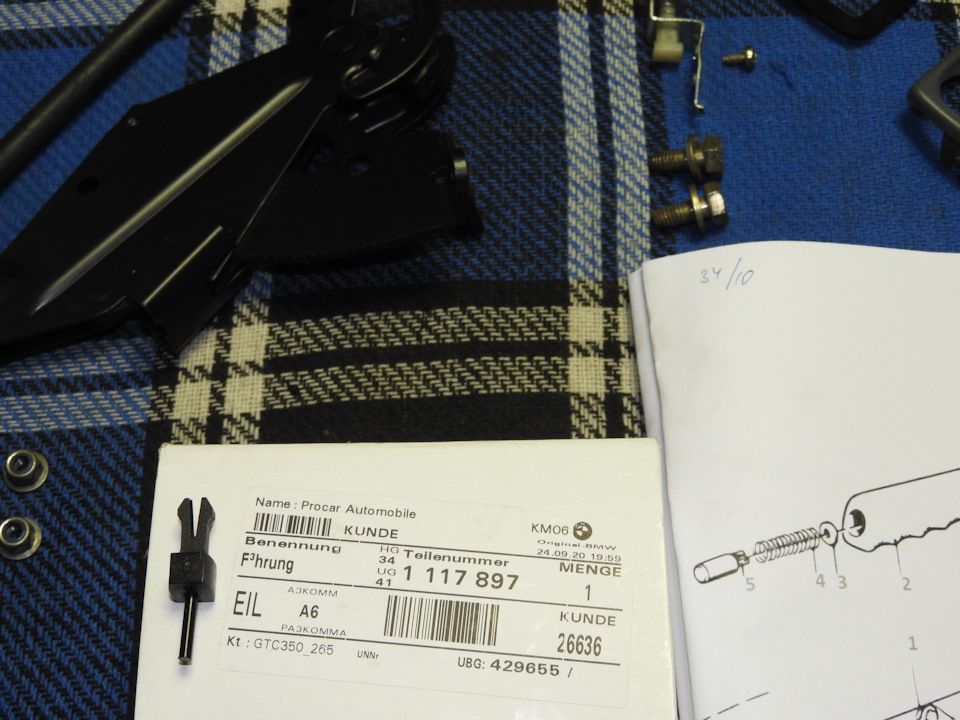

Все прояснилось, когда я взял в руки рычаг. Оказалось, что это распорная клипса - вставляется снизу в полозья для тросов, и распирается торчащим штифтом. Она отделяет тросы друг от друга. И у меня она была на своем месте в целости и сохранности - на фото выше ее видно ) Так что новая не пригодилась.

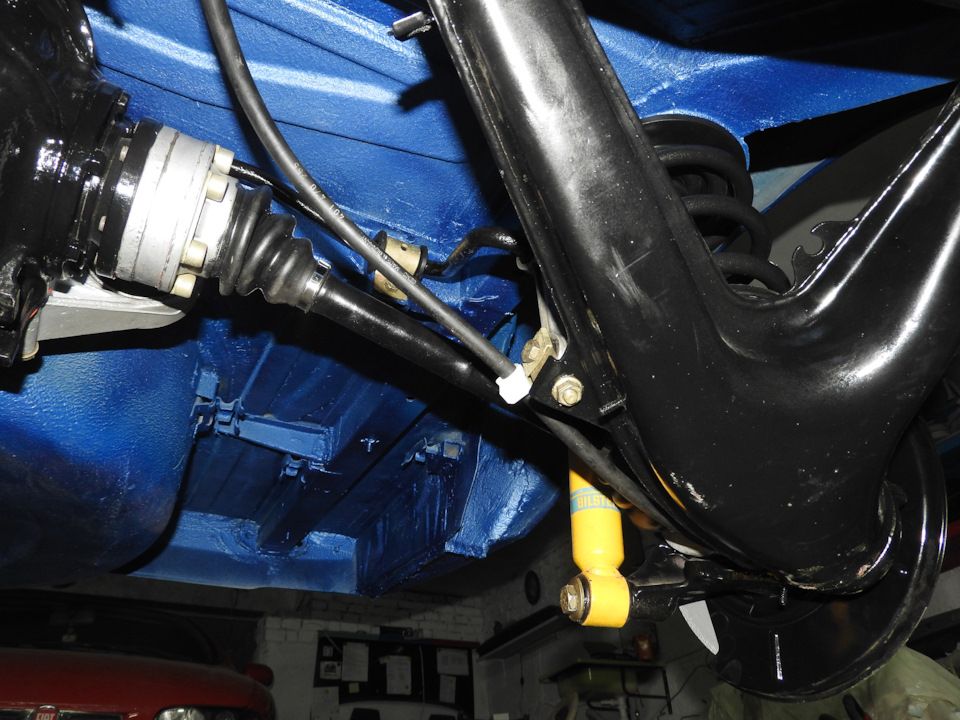

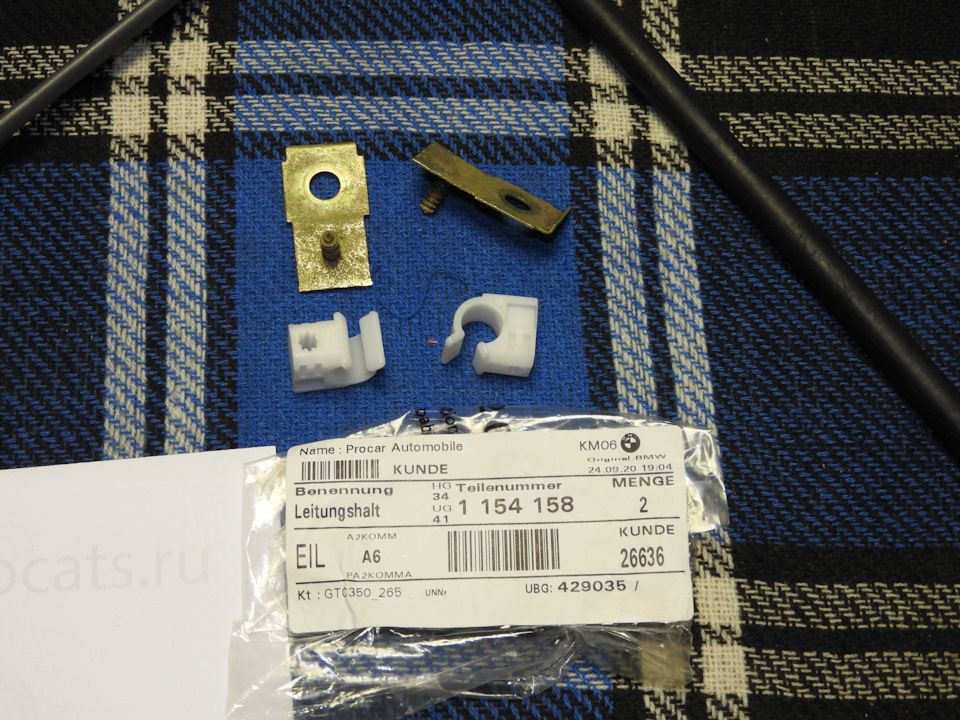

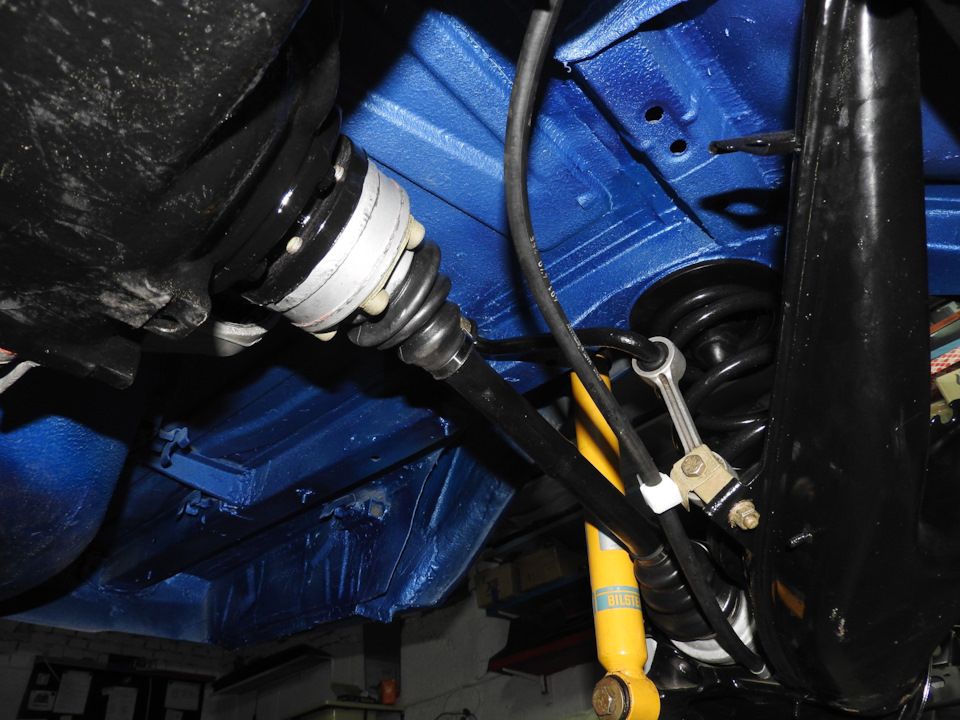

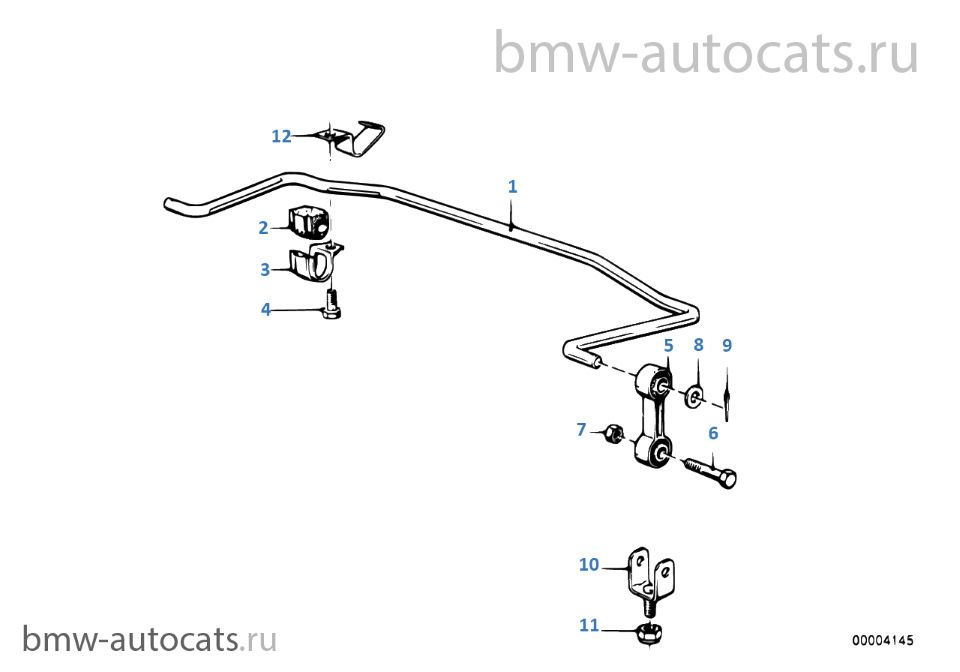

При наличии заднего стабилизатора и дисковых тормозов, тросы ручника крепятся специальными клипсами с кронштейном к скобам стоек стабилизатора. У меня они обе были сломаны, к тому же и установлены не правильно, поэтому не держали тросы. Клипсы заказал новые, кронштейны обновил желтым цинком.
Стояночный тормоз/тормозные колодки
Теперь о механизме и регулировке ручника.
Надо отметить, что еще при покупке машины ручник не работал совсем. Как потом оказалось, с одной стороны его механизм заржавел в смерть, а с другой стороны он вообще полностью отсутствовал. Я купил на разборке один механизм, почистил их оба, купил новые оригинальные тросы, новые колодки Ferrodo, и все это собрали и как то отрегулировали... Но за все 12 лет, ручник нормально у меня не работал никогда. Ну как - он держал на ровной поверхности, но на большом уклоне машина все равно катилась. Про полицейские развороты вообще не могло быть и речи! ))) Не смотря на все мои старания его отрегулировать, толку не было - либо не держит, либо клинит, и греются диски. В итоге, я забил на него.
Кстати, метод регулировки, описанный в книжке Этцольда - тот еще геморой. Ну никак у меня не получалось крутить эту звездочку наощупь, сквозь болтовое отверстие диска! Видимо, для этого нужно быть гинекологом! ))) У меня чет только такие ассоциации... )))
В общем в этот раз я таки настроен его победить! ) Тросы и колодки по сути так и остались новыми, так как никогда не работали. Ремкомлект пружин новый. Все остальное отпесочил, почистил и покрыл желтым цинком.

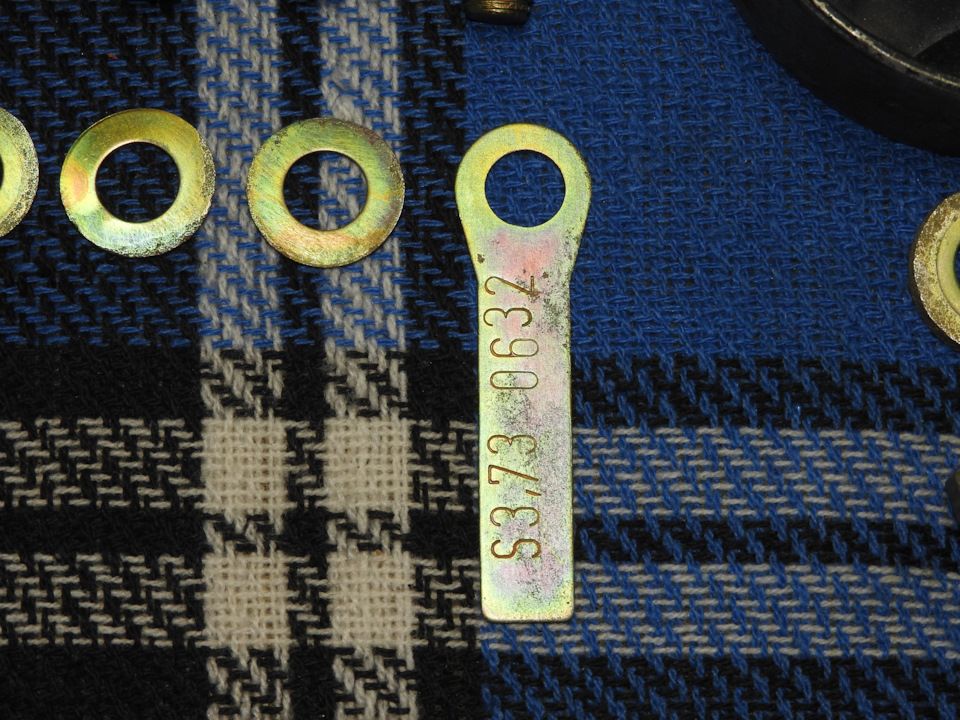

Один штифт (№6) потерялся, поэтому пришлось выходить из положения легким "колхозом" ) Отрезал кусочек сверла 6 мм - подошло идеально. Хотя, можно было и новый заказать, но сроки....
На фото видно одну стопорную пружину для механизма регулировки. Второй у меня не было никогда. Да по сути, она там только мешает - звездочку и так не особо удобно крутить, так эта пружина еще ее клинит постоянно. Случайно звездочка врят ли сама провернется. Видимо, поэтому немцы уже на Е36 с завода перестали ставить эту пружину. Я решил тоже ее не ставить. К тому же, это очередная деталь с неадекватной ценой. Она стОит дороже, чем весь регулировочный механизм в сборе - 12-15 Евро за штуку. Вроде не сильно и много, но для такой фиговины, тем более не особо нужной, то вроде и перебор... Но мож потом и закажу ее...если будет скучно... )

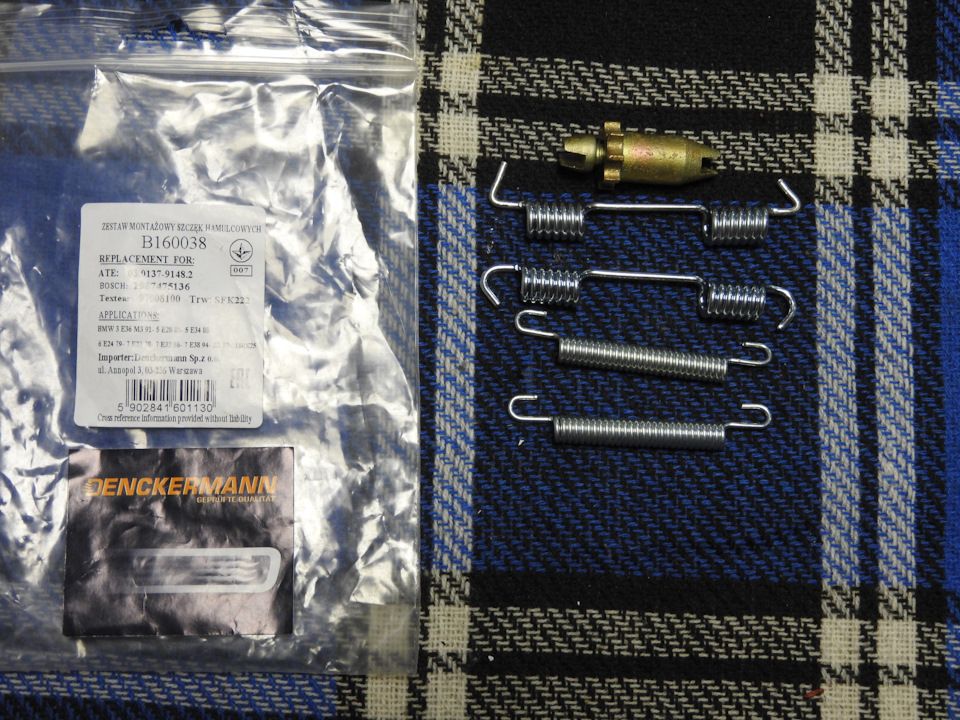

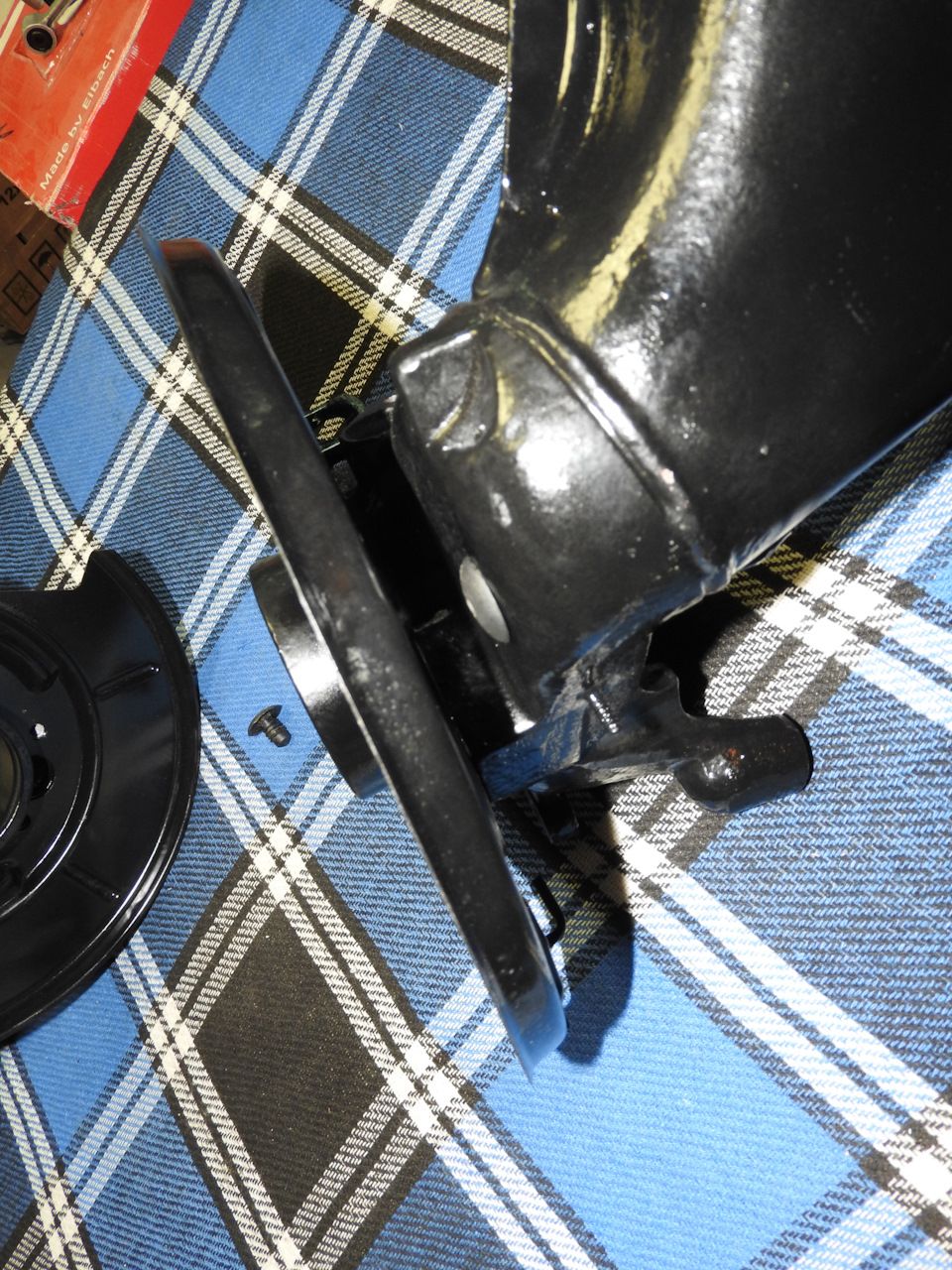

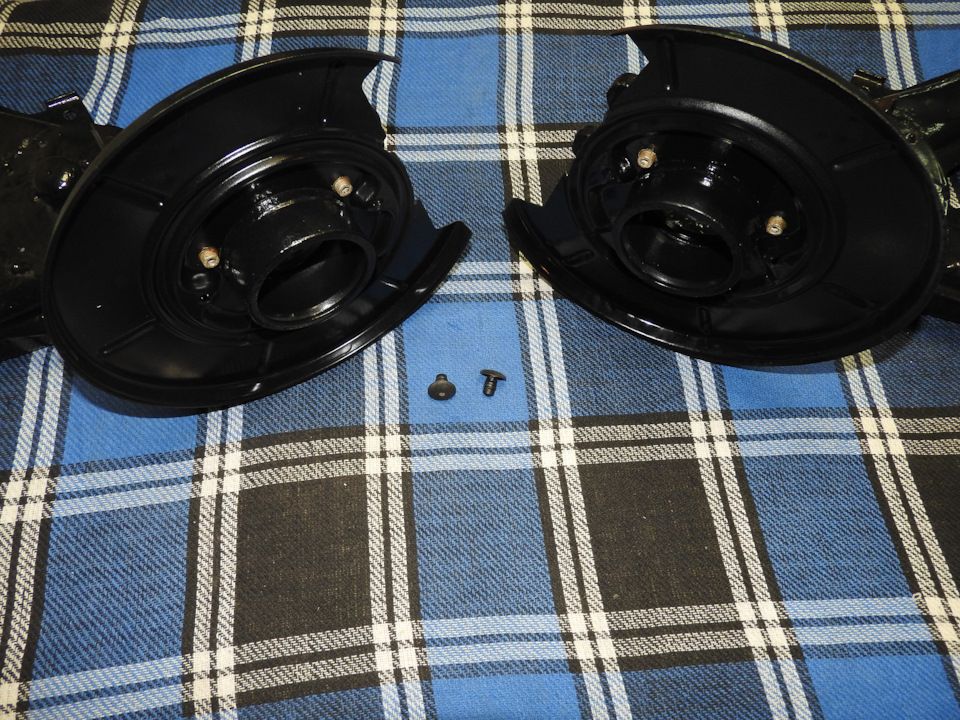

С не оригинальным ремкомплектом пружин оказалось не все так просто. Штифты колодок с одной стороны не подошли к щиткам тормозных дисков, но это скорее косяк щитков - там были просто прорези, без круглого отверстия по центру, как должно быть. Если бы я это заметил раньше, то можно было просверлить эти отверстия, но в сборе уже нет доступа. Поэтому пришлось два штифта обточить на точиле. На фиксацию колодок это никак не повлияло.
Второй косяк уже именно с пружинами и более геморный. Нижние пружины нормальные, а на верхних их уши загнуты не в ту сторону. Из-за этого пружина упираясь в колодку, почти не достает ухом до отверстий, и выскакивает при малейшем касании. Пришлось уши перегибать - на фото первая сверху уже перегнута, вторая, как было. Гнуть лучше на горячую. В остальном, норм пружины.

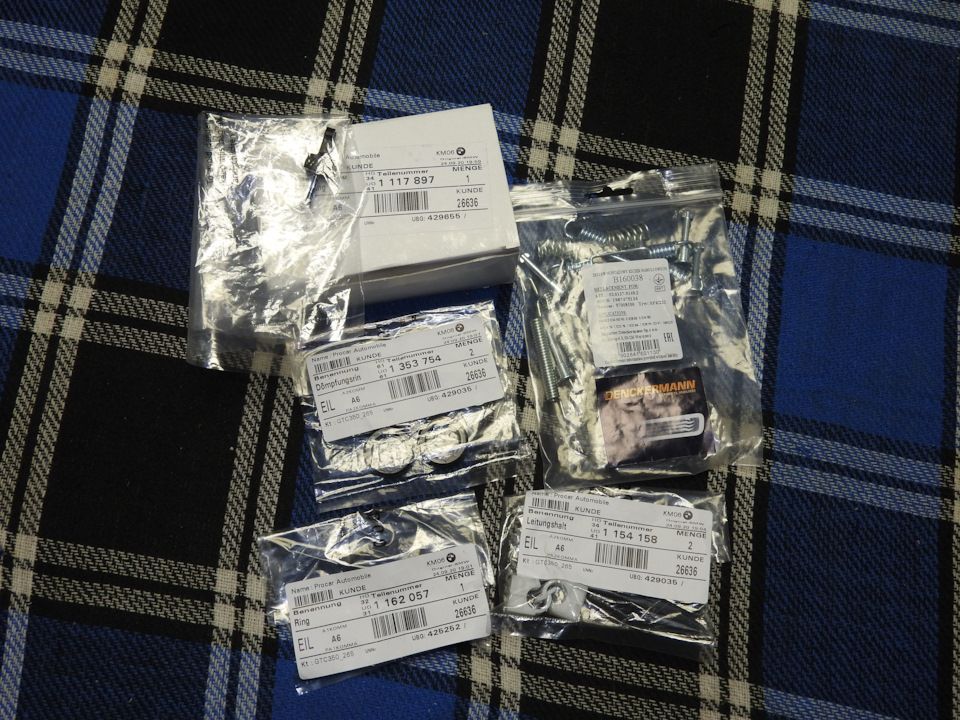

На фото номер ремкомплекта по аналогу. Мож в других аналогах пружины правильно погнуты, но стОят они заметно дороже.
Собираем все это. Прикручиваем внизу опору троса. Фиксируем колодки штифтами с пружинками.
Дальше ставим в пазы колодок регулировочный механизм, звездочкой назад. По сути, разницы нет, но так пишет Этцольд. При этом, для разводки колодок слева и справа звездочку нужно будет крутить в разные стороны.
Далее, в моем случае, играемся с загибом ушей верхней пружины до тех пор, пока она надежно не зацепится за колодки, и при этом, не будет мешать крутить звездочку регулировки - вот так:

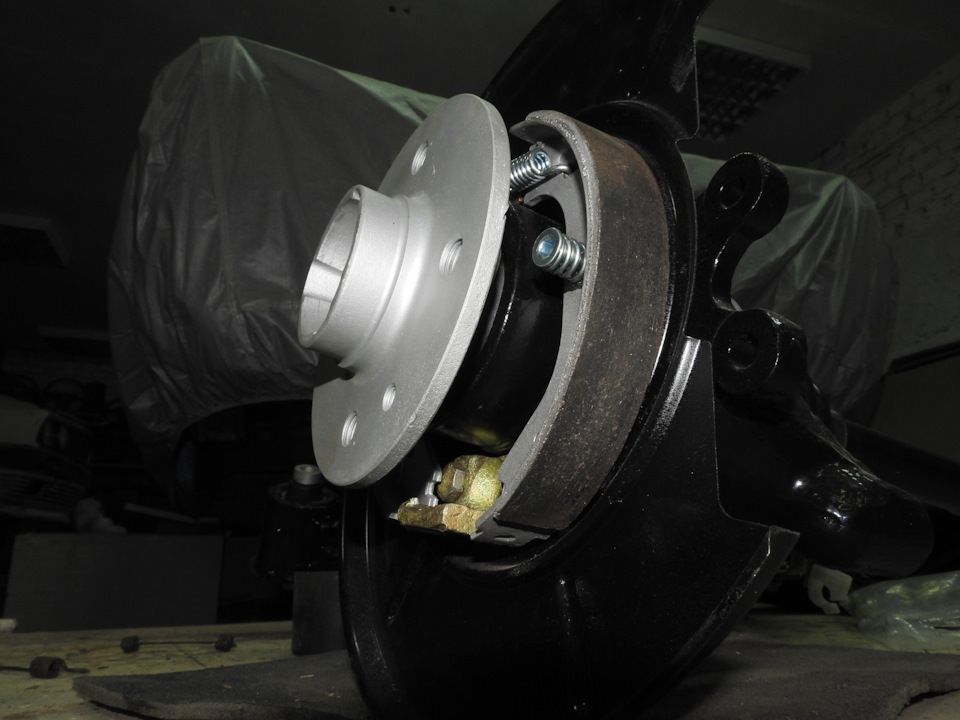

Кронштейны тросов с клипсами я заранее прикрутил к скобам стабилизатора.

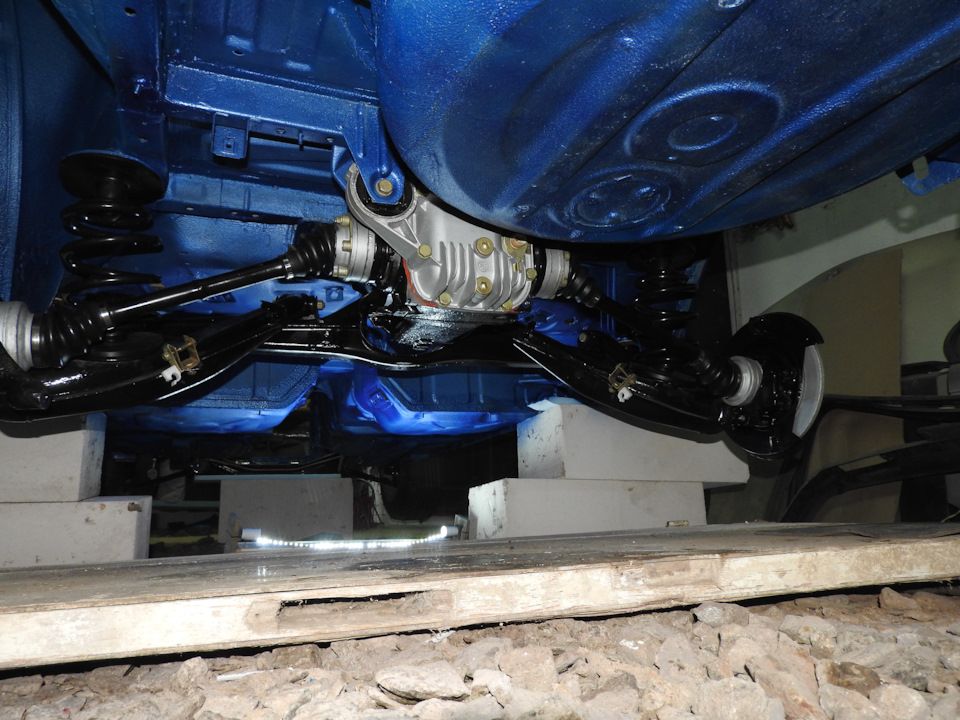

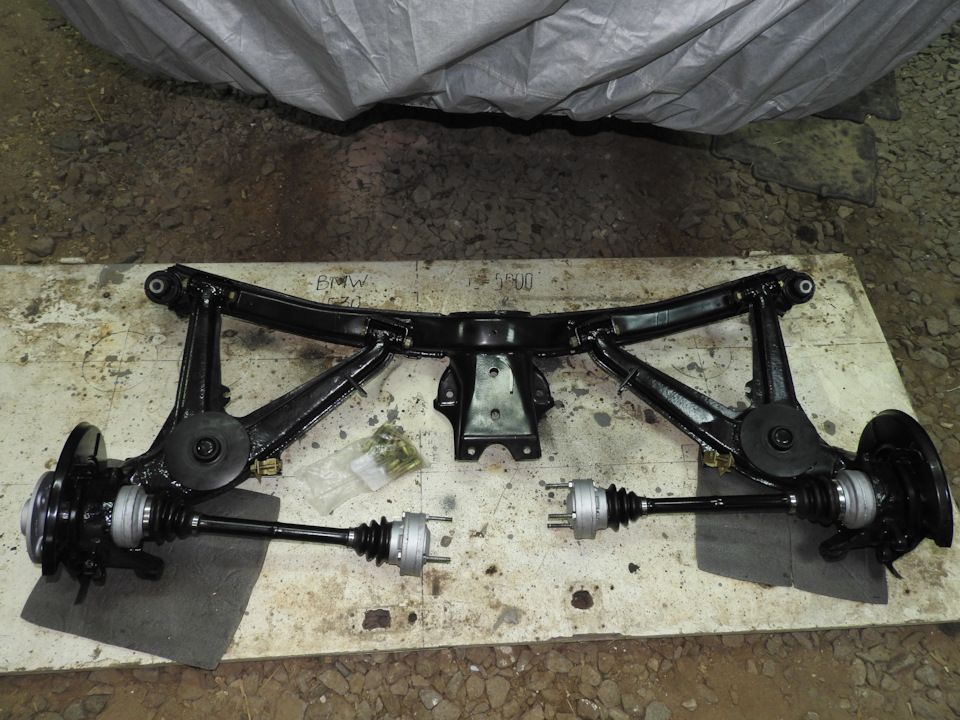

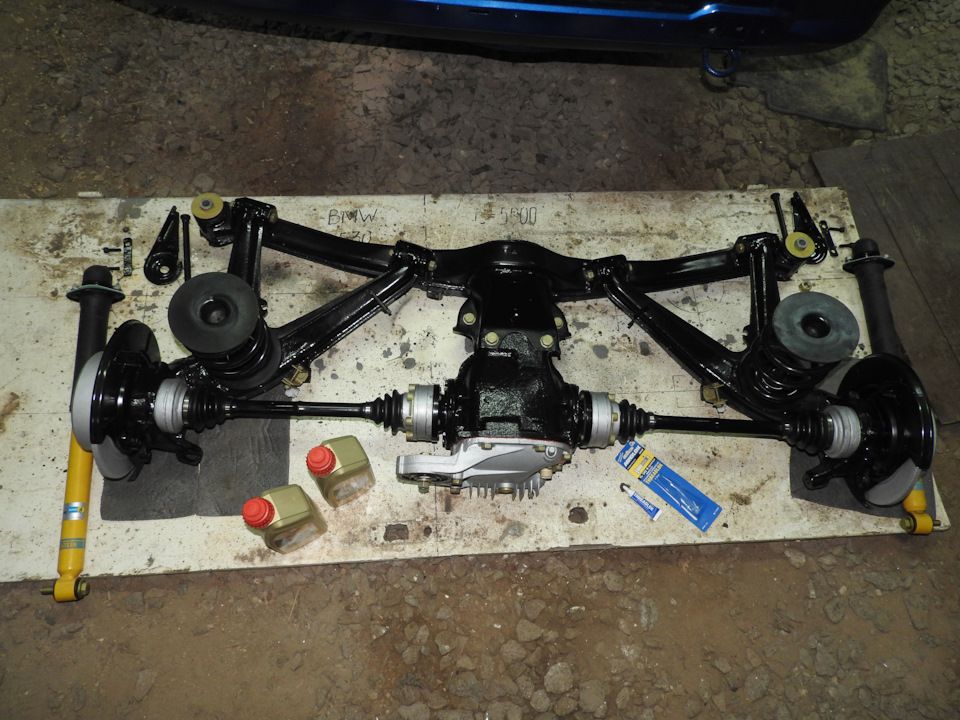

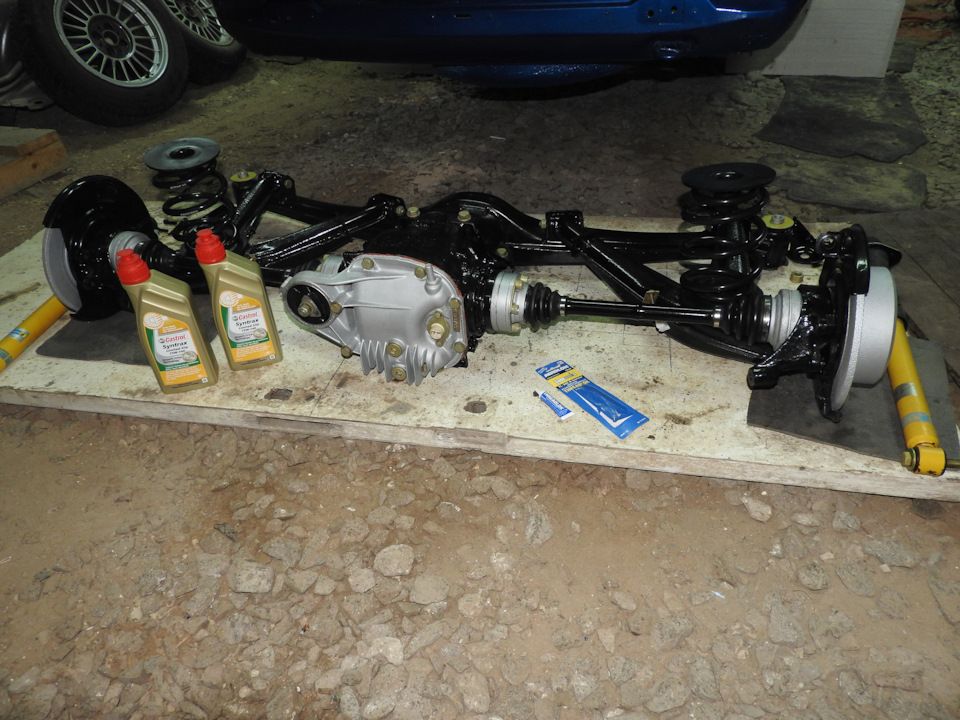

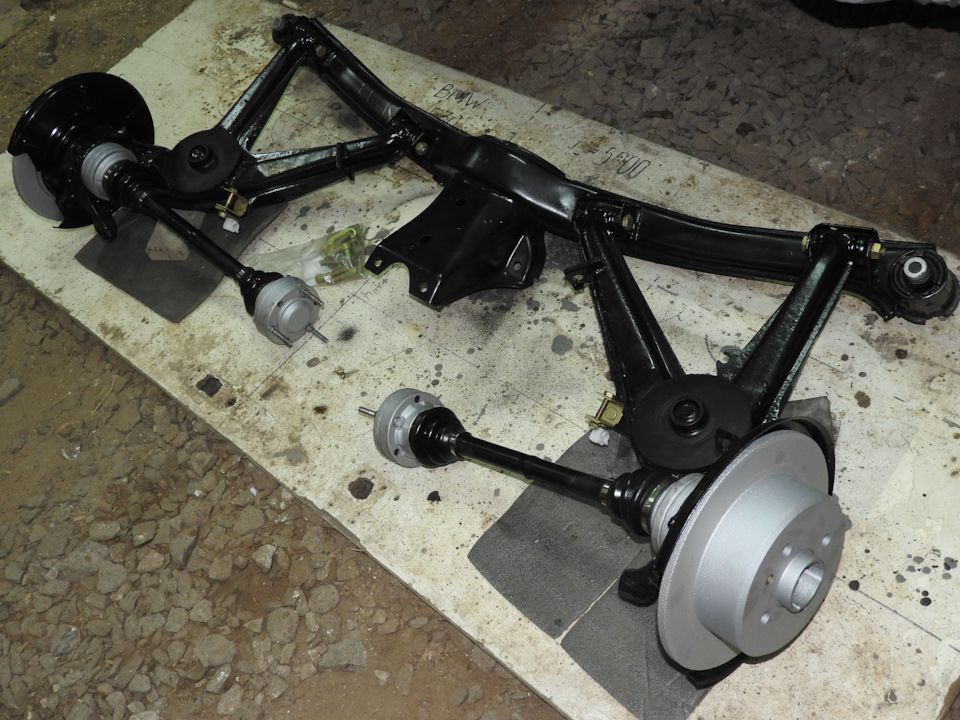

В таком виде балка была установлена на машину. После этого вставляем тросы в их кузовные трубки и выводим их в салон.
Другой конец вставляем в отверстие рычага и выводим к колодкам. Трос просто плотно вставляется. Смазал его обоймы, что-бы он проще вытаскивался при необходимости. Регулируем и подгибаем кронштейны с клипсами и фиксируем в них трос.
Собираем распорный механизм, вставляем в его паз ушко троса и фиксируем его штифтом. Это я к сожалению забыл сфоткать, но там по другому собрать не получится. Вставляем распорный механизм в нижние пазы колодок его шарниром назад, и подтягиваем трос из салона.
Регулировал я уже не по Этцольду! )) Разводим колодки так, что-бы тормозной диск на них одевался совсем в притык, но мог вращаться. Одеваем диск, крепим его винтом.

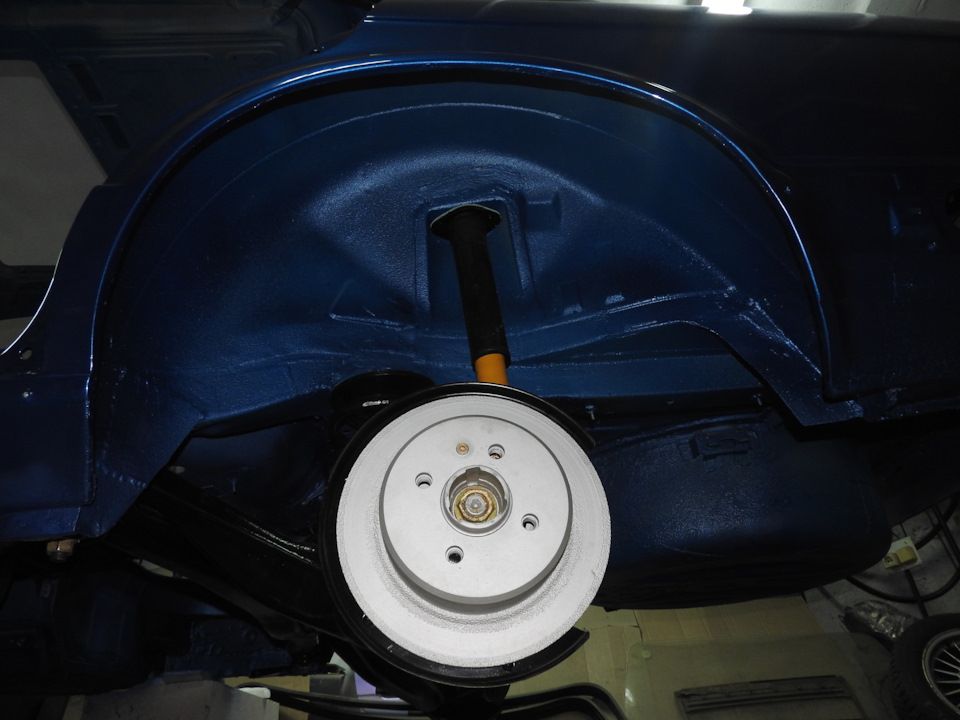

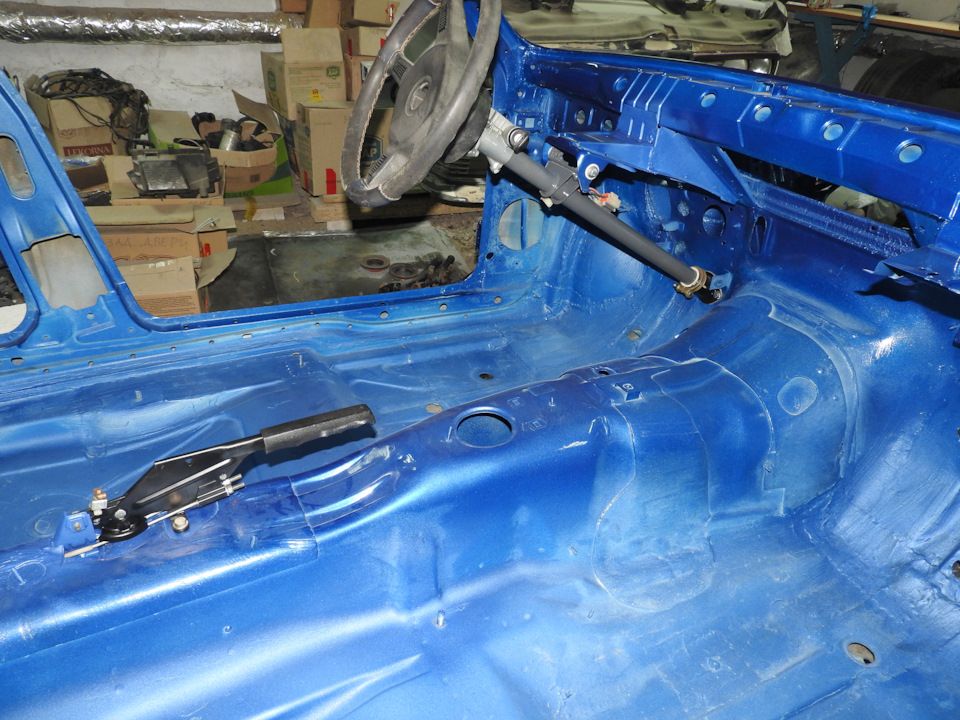

Переходим в салон. Прикручиваем контакт концевика контрольной лампы к рычагу, и устанавливаем рычаг на его место. Протягиваем оба троса через пазы рычага, смотрим что-бы тросы проходили ровно по полозьям и были отделены друг от друга той самой распорной клипсой, о которой я говорил выше. Крепим рычаг тремя болтами.
Поднимаем рычаг на 5 щелчков, и затягиваем гайки на тросах до тех пор, пока задние диски не заблокируются полностью. Опускаем ручник, проверяем как крутятся диски. При необходимости повторяем еще раз - еще дотягиваем тросы, или отпускаем их. У меня наконец-то получилось нормально отрегулировать ручник - на уклоне моего гаража отлично держит. Посмотрим как будет на ходу.... Теперь можно не только рулить, но и тормозить! )
Кожух, конечно, поставлю уже при сборке салона.
Надеюсь, он таки будет наконец-то нормально работать! А то без полицейских разворотов прям 12 лет прошли зря! ))))))
