Обогреватели сидений

Вернуться

Схема

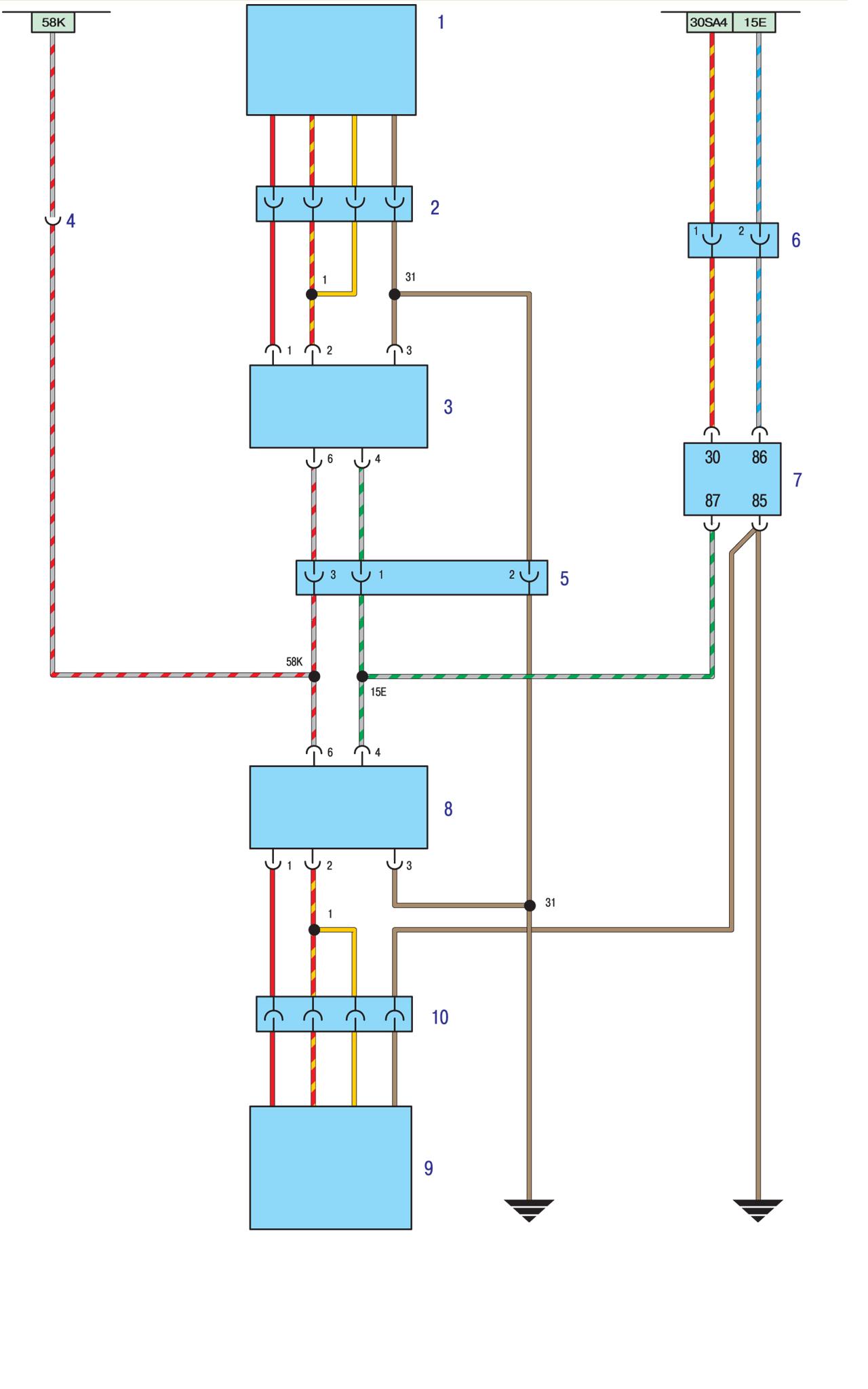

Электро схема проводки БМВ Е30 - Обогреватели сидений

Описание


1. Обогреватель сиденья пассажира
2. Контактный разъем проводки обогревателя
3. Переключатель обогрева сиденья пассажира
4. Контактный разъем, соединяющий провод обогревателя сиденья водителя с розеткой для подключения специального оборудования (вывод 58к)
5. Контактный разъем проводки сиденья пассажира
6. Контактный разъем, соединяющий провод обогревателя сиденья водителя с розеткой для подключения спеуиального оборудования (выводы 15Е 30SA4)
7. Реле обогревателя
8. Переключатель обогрева сиденья водителя
9. Обогреватель сиденья водителя
10. Контактный разъем проводки обогревателя
